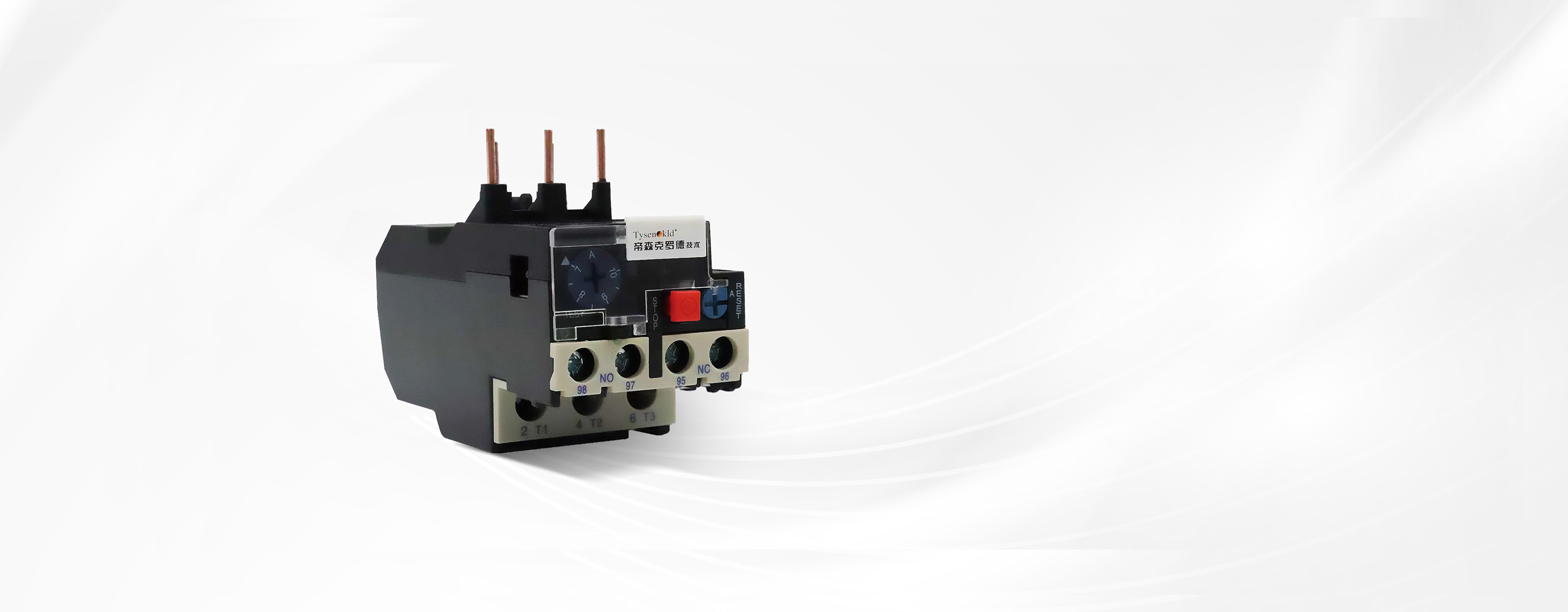

NYKR2系列

热过载继电器

（25-630A）

简洁 高效 安全 全面

产品概述

NYKR2系列热过载继电器是一种用来保护电动机的保护装置，主要功能是检测电动机在运行过程中的电流是否超过额定值。其工作原理基于电流通过其控制电路产生的热量来触发保护动作。当出现过载时，可控制线路中的开关设备，实现过载保护，热继电器能够有效地保护电动机在异常情况下不受损害，延长电动机的使用寿命。广泛应用于工业等领域，可实现智能化控制和管理。

产品特点

简单可靠

热继电器结构简单，使用了基于物理热膨胀原理的机械动作，这使得它们非常可靠，故障率低。

成本效益

与其他类型的保护装置相比，热继电器通常成本较低，易于安装和维护，适合于各种规模的应用。

自动复位功能

大多数热继电器在触发保护断开电路后能在冷却至正常温度时自动复位，便于连续运行和减少停机时间。

延时特性

热继电器具有内在的时间延迟特性，可以等待电机短时间的超载，这对于避免不必要的频繁跳闸非常有用。

选择性保护

通过适当选择热继电器的设置值，可以实现对特定电流水平的响应，增强系统的整体保护策略。

环境适应性

热继电器不易受外部电磁干扰影响，其性能使得在多种环境条件下均能相对稳定的工作。

技术参数

型号 NYKR2-F25 NYKR2-F36 NYKR2-F95 NYKR2-F150 NYKR2-F220 NYKR2-F630
电流等级 25 36 95 150 220 630
额定绝缘电压 690V 690V 690V 690V 690V 690V
断相保护 ● ● ● ● ● ●
手动与自动复位 ● ● ● ● ● ●
温度补偿 ● ● ● ● ● ●
脱扣指示 ● ● ● ● ● ●
测试按钮 ● ● ● ● ● ●
停止按钮 ● ● ● ● ● ●
安装方式 插入式或独立式 插入式或独立式 插入式或独立式 插入式或独立式 独立式 独立式
辅助触头 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC
辅助回路 AC-15 220V 额定电流A 2.72 2.72 2.72 2.72 2.72 2.72
AC-15 380V 额定电流A 1.58 1.58 1.58 1.58 1.58 1.58
DC-13 220V 额定电流A 0.2 0.2 0.2 0.2 0.2 0.2
选型表

NYKR2 F25 附加功能
产品代号 壳架代号 附加功能
NYKR2：
热过载继电器 		F25
F36
F95
F150
F220
F630		 独立安装底座

注：NYKR2-F220、NYKR2-F630属于电子式热过载继电器，本体为独立式安装无需配安装基座
NYKR2-F150安装基座(独立式)是与NYKR2-F150本体组成独立导轨式安装，NYKR2-F150安装基座(组合式)是与NYKR2-F150本体组成组合式安装，
可与NYKC2-115、NYKC2-150交流接触器直接对接

技术参数


NYKR2系列热过载继电器

  • 电流等级：25

    额定绝缘电压：690V

    断相保护：标配

    手动与自动复位：标配

    温度补偿：标配

    脱扣指示：标配

    测试按钮：标配

    停止按钮：标配

    安装方式：插入式或独立式

    辅助触头：1NO+1NC

    辅助回路AC-15 220V 额定电流：2.72A

    辅助回路AC-15 380V 额定电流：1.58A

    辅助回路DC-13 220V 额定电流：0.2A

  • 电流等级：36

    额定绝缘电压：690V

    断相保护：标配

    手动与自动复位：标配

    温度补偿：标配

    脱扣指示：标配

    测试按钮：标配

    停止按钮：标配

    安装方式：插入式或独立式

    辅助触头：1NO+1NC

    辅助回路AC-15 220V 额定电流：2.72A

    辅助回路AC-15 380V 额定电流：1.58A

    辅助回路DC-13 220V 额定电流：0.2A

  • 电流等级：95

    额定绝缘电压：690V

    断相保护：标配

    手动与自动复位：标配

    温度补偿：标配

    脱扣指示：标配

    测试按钮：标配

    停止按钮：标配

    安装方式：插入式或独立式

    辅助触头：1NO+1NC

    辅助回路AC-15 220V 额定电流：2.72A

    辅助回路AC-15 380V 额定电流：1.58A

    辅助回路DC-13 220V 额定电流：0.2A

  • 电流等级：150

    额定绝缘电压：690V

    断相保护：标配

    手动与自动复位：标配

    温度补偿：标配

    脱扣指示：标配

    测试按钮：标配

    停止按钮：标配

    安装方式：插入式或独立式

    辅助触头：1NO+1NC

    辅助回路AC-15 220V 额定电流：2.72A

    辅助回路AC-15 380V 额定电流：1.58A

    辅助回路DC-13 220V 额定电流：0.2A

  • 电流等级：220

    额定绝缘电压：690V

    断相保护：标配

    手动与自动复位：标配

    温度补偿：标配

    脱扣指示：标配

    测试按钮：标配

    停止按钮：标配

    安装方式：插入式或独立式

    辅助触头：1NO+1NC

    辅助回路AC-15 220V 额定电流：2.72A

    辅助回路AC-15 380V 额定电流：1.58A

    辅助回路DC-13 220V 额定电流：0.2A

  • 电流等级：630

    额定绝缘电压：690V

    断相保护：标配

    手动与自动复位：标配

    温度补偿：标配

    脱扣指示：标配

    测试按钮：标配

    停止按钮：标配

    安装方式：插入式或独立式

    辅助触头：1NO+1NC

    辅助回路AC-15 220V 额定电流：2.72A

    辅助回路AC-15 380V 额定电流：1.58A

    辅助回路DC-13 220V 额定电流：0.2A

选型表

  • 产品代号：NYKR2:热过载继电器

    壳架代号：F25、F36、F95、F150、F220、F630

    附加功能：独立安装底座

注： NYKR2-F220、NYKR2-F630属于电子式热过载继电器，本体为独立式安装无需配安装基座
NYKR2-F150安装基座(独立式)是与NYKR2-F150本体组成独立导轨式安装，NYKR2-F150安装基座(组合式)是与NYKR2-F150本体组成组合式安装，可与NYKC2-115、NYKC2-150交流接触器直接对接
