KLD-AMS系列
有源滤波器

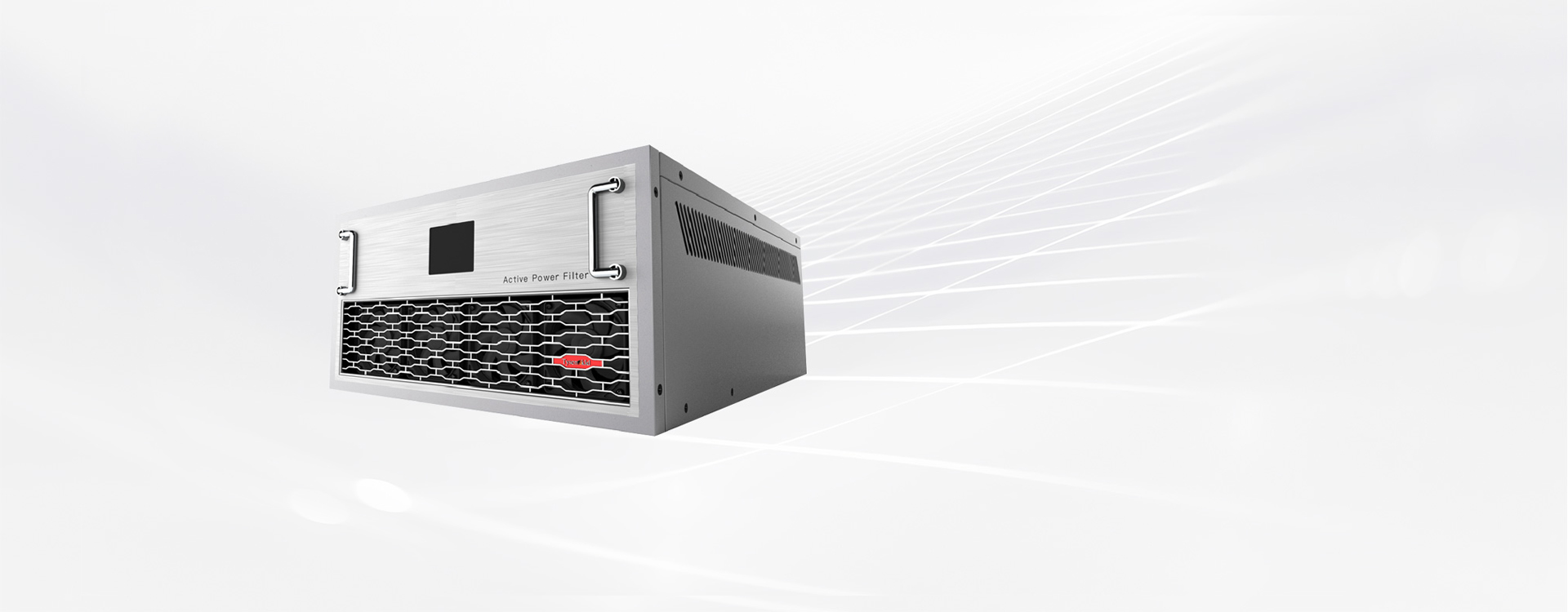

KLD-AMS系列 有源滤波器
为工商业设施的电能质量保驾护航，帮助各行业用户解决电力配电系统中棘手的谐波干扰问题。
KLD-AMS系列
有源滤波器
KLD-AMS系列 有源滤波器
为工商业设施的电能质量保驾护航，帮助各行业用户解决电力配电系统中棘手的谐波干扰问题。
随着科学技术进步发展，越来越多的电力电子装置等非线性负载应用于企业当中，如整流器、变频器、UPS、电梯、空调、节能灯、计算机、家用电器等。这些非线性负载会产生大量谐波电流并注入电网中，使电压波形产生畸变。这种电压谐波污染会对电网和所有后端用户产生严重的危害。另外，冲击性、波动性负载，比如：电弧炉焊接设备等，在运行中不仅会产生大量的高次谐波，而且造成电压波动、闪变和三相不平衡等电能质量问题，危害电网的安全运行。谐波实际上是一种干扰量，使电网受到“污染”。

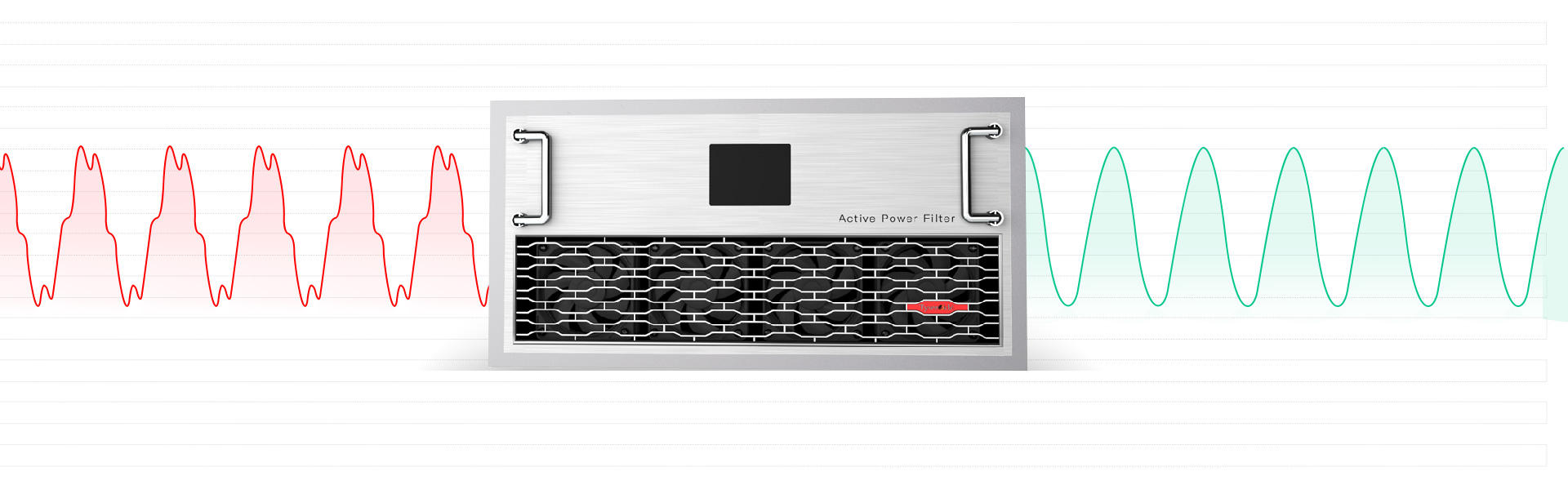

KLD-AMS系列有源电力滤波器与谐波源并联，通过实时检测跟踪谐波源负载产生的谐波电流，快速生成与之大小相等方向相反的电流加以抵消，从而消除谐波，避免系统电压、电流波形发生畸变。装置具有自适应功能，可对频率和大小都变化的谐波进行补偿，对补偿对象有极快的响应。
KLD-AMS系列有源滤波器能自动跟踪系统，根据谐波情况进行治理，可滤除2-71次谐波。
有源滤波器正常运行时，既能同时全域滤除谐波，也可以有选择性滤除各次谐波，根据需求调整任意次谐波滤除率。

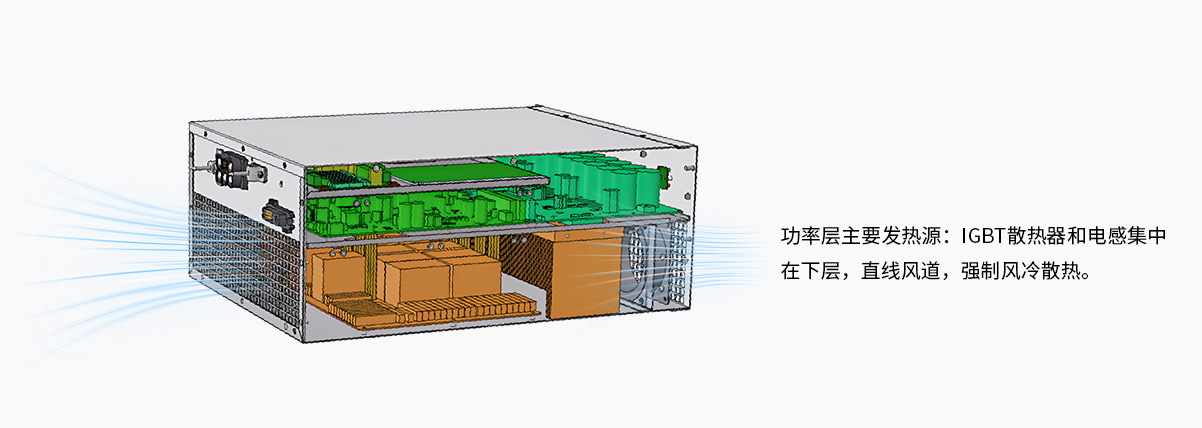

内部采用分层式设计，不同功能区域之间是相互分隔的，适用于粉尘、导电颗粒、盐碱、潮湿等恶劣使用环境。每一台模块都配有独立的散热设计，能快速的传热及散热，降低设备运行温度，整机噪音≤60dB。
DSP将采集的系统波形进行运算分解，识别需要被治理的各次谐波分量特征。根据设定的参数和控制要求，计算得到输出电流，产生对应的控制逆变器IGBT开关器件的脉宽调制信号，使得主电路可以产生所需的波形，以最小的功耗达到最大的治理作用。
全系采用三电平拓扑结构，为用户提供可靠的治理保证!
| 输入 | |
| 工作电压 | 200~690V |
| 工作频率 | 50/60±10%Hz |
| 性能指标 | |
| 滤波能力 | 可高达97% |
| 滤波范围 | 2~71次谐波 |
| 全响应时间 | ≤10ms |
| 功率因数校正 | 有，可设定 |
| IGBT频率 | 20kHz |
| 过载保护 | 自动限流在100%额定输出 |
| 接口模块 | |
| 显示界面 | 新型全彩显示屏，实时显示系统谐波和设备输出谐波电流 |
| 操作界面 | 液晶智能操作单元 |
| 显示语言 | 简体中文/英文 |
| 通讯接口 | RS485/RS232 |
| 环境运行 | |
| 环境温度 | -10℃~+55℃ |
| 存储温度 | -40℃~+75℃ |
| 相对湿度 | 最大95%RH(无凝露) |
| 海拔高度 | ≤1500米；1500-4000米之间，每增加100m，功率降低1% |
| 型号 | 额定补偿电流（A） | 额定电压（V） | 类型 | 冷却方式 |
| 三相三线制 | ||||
| KLD-AMS25-3L-400V-HD | 25 | 400 | 壁挂式、自带屏幕 | 强制风冷 |
| KLD-AMS50-3L-400V-RD | 50 | 400 | 机架式、自带屏幕 | 强制风冷 |
| KLD-AMS100-3L-400V-RC | 100 | 400 | 机架式、集中监控 | 强制风冷 |
| KLD-AMS150-3L-400V-RC | 150 | 400 | 机架式、集中监控 | 强制风冷 |
| 三相四线制 | ||||
| KLD-AMS25-4L-400V-HD | 25 | 400 | 壁挂式、自带屏幕 | 强制风冷 |
| KLD-AMS50-4L-400V-RD | 50 | 400 | 机架式、自带屏幕 | 强制风冷 |
| KLD-AMS100-4L-400V-RC | 100 | 400 | 机架式、集中监控 | 强制风冷 |
| KLD-AMS150-4L-400V-RC | 150 | 400 | 机架式、集中监控 | 强制风冷 |
输入
工作电压：200~690V
工作频率：50/60±10%Hz
性能指标
滤波能力：可高达97%
滤波范围：2~71次谐波
全响应时间：≤10ms
功率因数校正：有，可设定
IGBT频率：20kHz
过载保护：自动限流在100%额定输出
接口模块
显示界面：新型全彩显示屏，实时显示系统谐波和设备输出谐波电流
操作界面：液晶智能操作单元
显示语言：简体中文/英文
通讯接口：RS485/RS232
环境运行
环境温度：-10℃~+55℃
存储温度：-40℃~+75℃
相对湿度：最大95%RH(无凝露)
海拔高度：≤1500米；1500-4000米之间，每增加100m，功率降低1%
三相三线制
额定补偿电流（A）：25
额定电压（V）：400
类型：壁挂式、自带屏幕
冷却方式：强制风冷
额定补偿电流（A）：50
额定电压（V）：400
类型：机架式、自带屏幕
冷却方式：强制风冷
额定补偿电流（A）：100
额定电压（V）：400
类型：机架式、集中监控
冷却方式：强制风冷
额定补偿电流（A）：150
额定电压（V）：400
类型：机架式、集中监控
冷却方式：强制风冷
三相四线制
额定补偿电流（A）：25
额定电压（V）：400
类型：壁挂式、自带屏幕
冷却方式：强制风冷
额定补偿电流（A）：50
额定电压（V）：400
类型：机架式、自带屏幕
冷却方式：强制风冷
额定补偿电流（A）：100
额定电压（V）：400
类型：机架式、集中监控
冷却方式：强制风冷
额定补偿电流（A）：150
额定电压（V）：400
类型：机架式、集中监控
冷却方式：强制风冷
