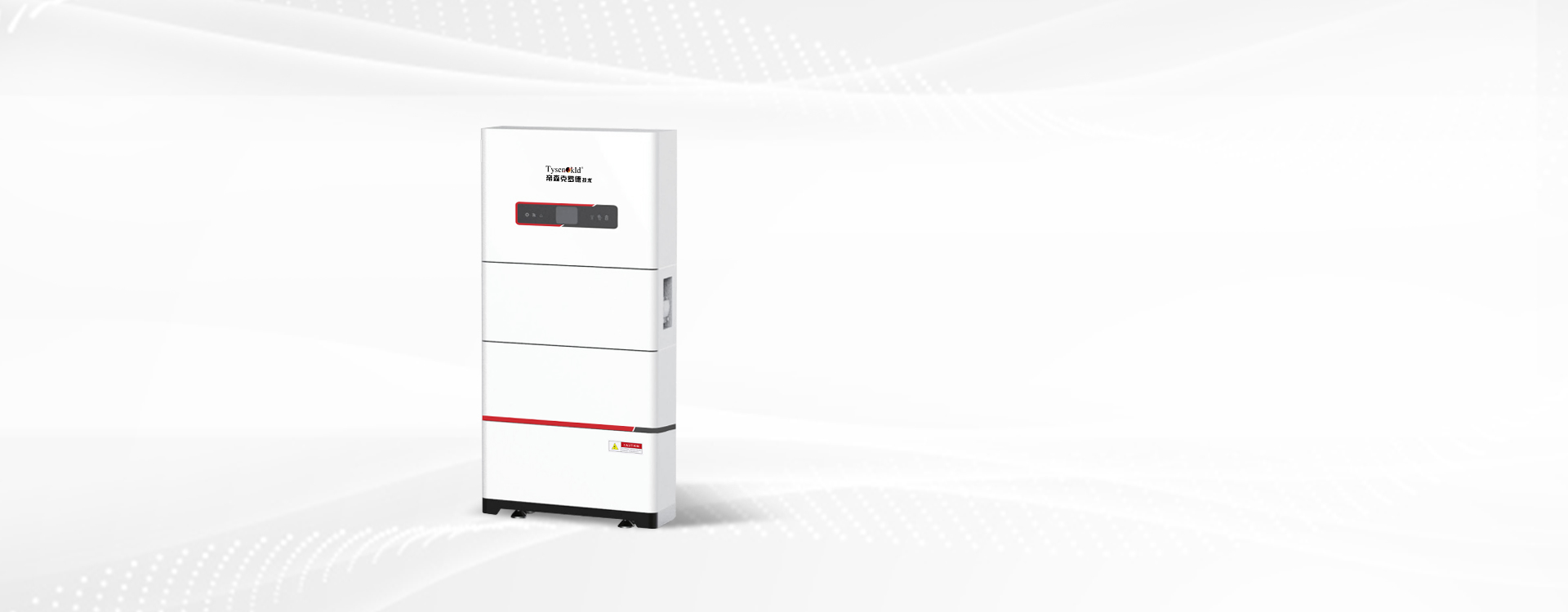

KLD-SH系列

户用光储一体化系统

5-20kW

高效 可靠 智能

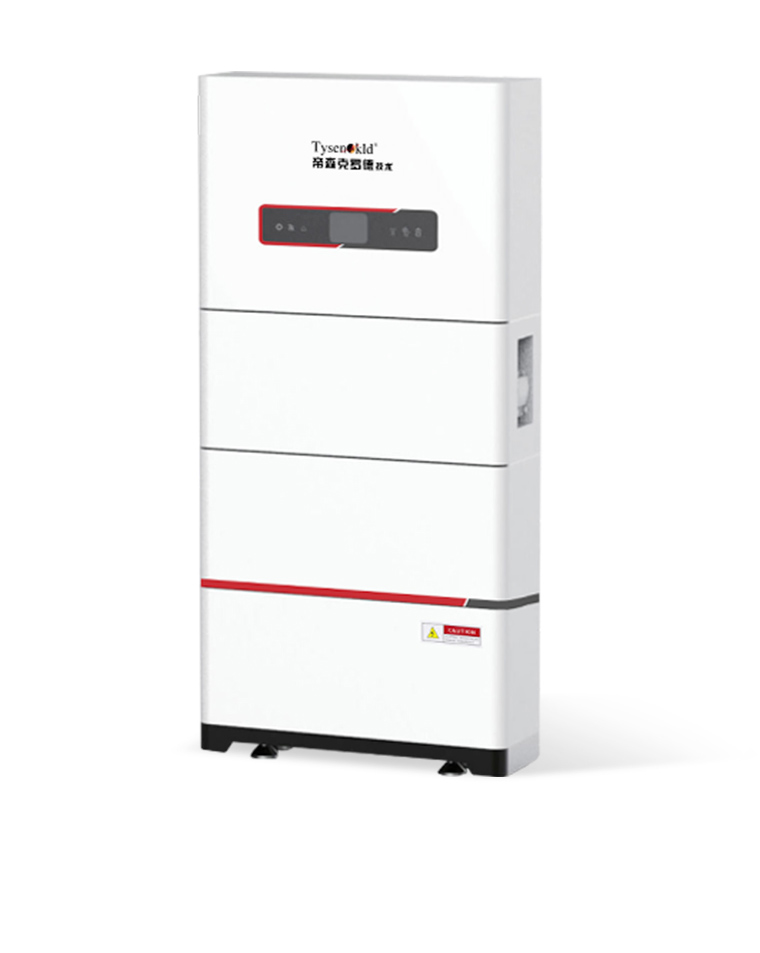

产品概述

KLD-SH系列户用光储一体化系统，功率范围5-20kW，兼容150-750V的电池模组，最大可扩展至25kWh，采用内置逆变器一体化设计，按需扩容，单层模块容量，高达IP65防护等级，坚固紧凑设计满足多种场景使用，包括家庭、商业和工业等领域。

产品特点

一体化设计

光储充一体化设计，一站式服务

温度管理

对电池、电源插件等关键部位的温度检测

高压堆叠

模块串联，无需电缆连接，高压平台提高系统效率

智能运行

加热功能可选，可满足低温等多种应用场景

高效可靠

100%不平衡输出，每相最大输出高达50%的额定功率

更多兼容

支持储存柴油发电机的能量

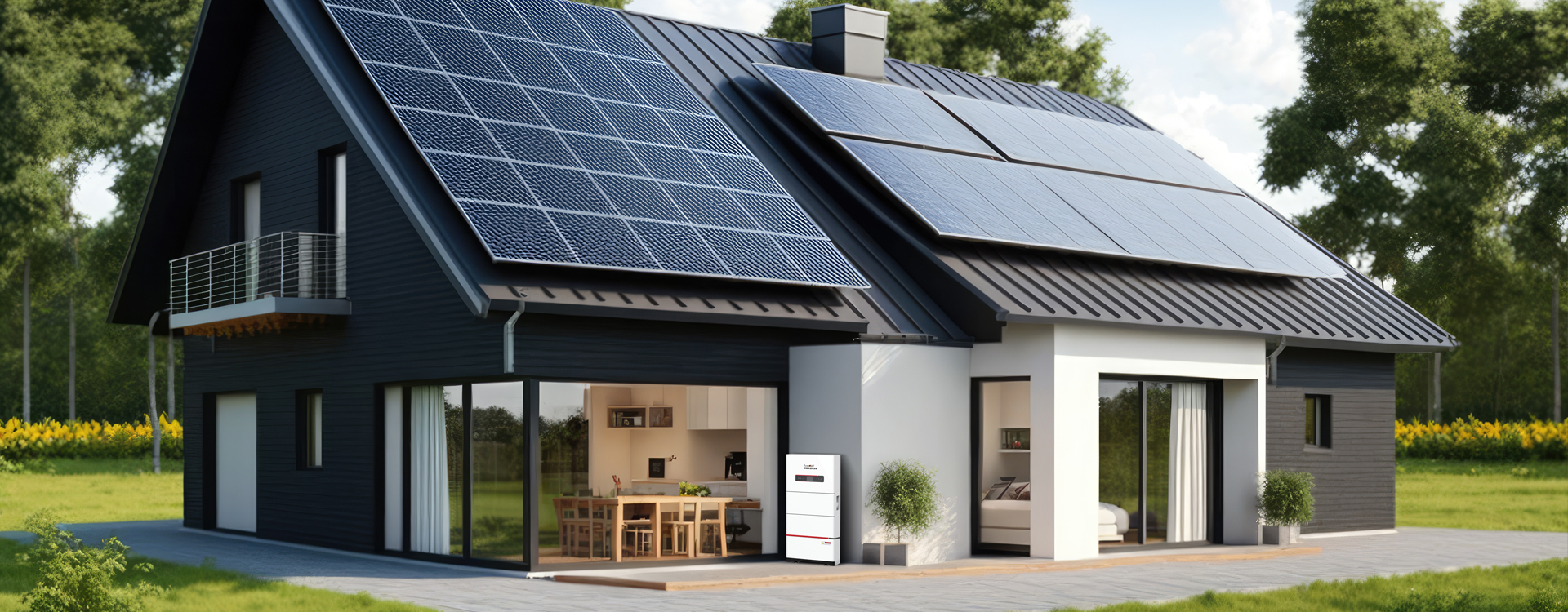

时刻守护，品质生活

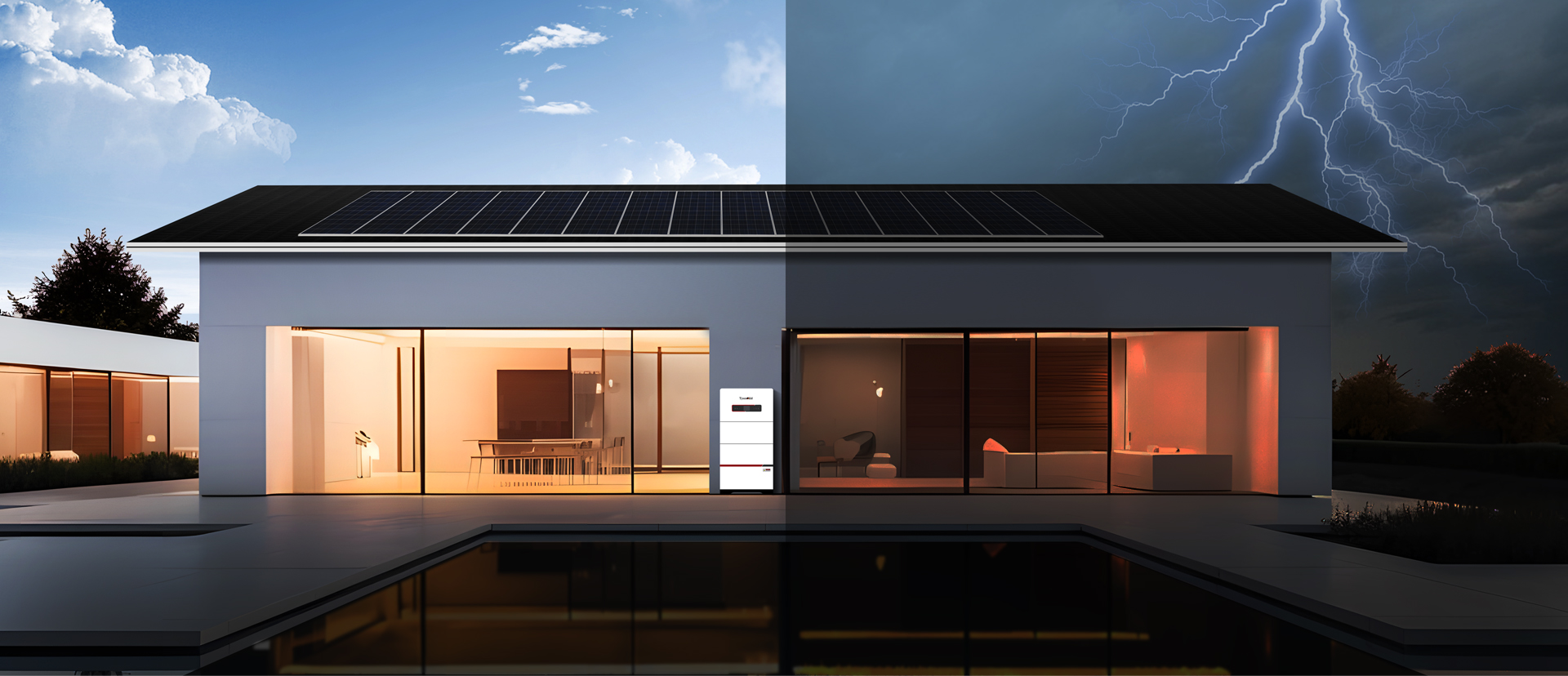

KLD-SH系列户用光储一体化系统业让您的绿色环保低碳生活成为可能。无论夜晚，阴雨天气，还是突发断电状况，储能系统始终聚力成电，为您的家源源不断注入“绿色”能量。

技术参数

型号 KLD-SH5kW KLD-SH10kW KLD-SH15kW KLD-SH20kW
额定交流输出功率 (W) 5000 10000 15000 20000
最大交流输出功率 (W) 5500 11000 16500 22000
额定输出电压 AC220/380V，AC230/400V
光伏输入参数
最大直流输入功率 (W) 6500 13000 19500 26000
额定直流输入电压 (V) 600
启动电压 (V) 150
MPPT电压范围 (V) 150～850
满载MPPT电压范围 (V) 195～850 325～850 423～850 500～850
MPPT 数量 2
每路MPPT组串数 1 2+1 2+2
直流输入电流 (A) 20+20 26+20 26+26
最大直流短路电流 (A) 23+23 32+23 32+32
效率
MPPT效率 99.90%
最大效率 97.60%
电池模块参数
电池模块能量 (kWh) 4.09
模块额定电压(V) 102.4

备注：查看详细参数请至资料下载页面

技术参数

  • 额定交流输出功率 (W)：5000

    最大交流输出功率 (W)：5500

    额定输出电压：AC220/380V，AC230/400V

    光伏输入参数

    最大直流输入功率 (W)：6500

    额定直流输入电压 (V)：600

    启动电压 (V)：150

    MPPT电压范围 (V)：150～850

    满载MPPT电压范围 (V)：195～850

    MPPT 数量：2

    每路MPPT组串数：1

    直流输入电流 (A)：20+20

    最大直流短路电流 (A)：23+23

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    电池模块参数

    电池模块能量 (kWh)：4.09

    模块额定电压(V)：102.4

  • 额定交流输出功率 (W)：10000

    最大交流输出功率 (W)：11000

    额定输出电压：AC220/380V，AC230/400V

    光伏输入参数

    最大直流输入功率 (W)：13000

    额定直流输入电压 (V)：600

    启动电压 (V)：150

    MPPT电压范围 (V)：150～850

    满载MPPT电压范围 (V)： 325～850

    MPPT数量：2

    每路MPPT组串数：1

    直流输入电流 (A)：20+20

    最大直流短路电流 (A)：23+23

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    电池模块参数

    电池模块能量 (kWh)：4.09

    模块额定电压(V)：102.4

  • 额定交流输出功率 (W)：15000

    最大交流输出功率 (W)：16500

    额定输出电压：AC220/380V，AC230/400V

    光伏输入参数

    最大直流输入功率 (W)：19500

    额定直流输入电压 (V)：600

    启动电压 (V)：150

    MPPT电压范围 (V)：150～850

    满载MPPT电压范围 (V)： 423～850

    MPPT数量：2

    每路MPPT组串数：2+1

    直流输入电流 (A)：26+20

    最大直流短路电流 (A)：32+23

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    电池模块参数

    电池模块能量 (kWh)：4.09

    模块额定电压(V)：102.4

  • 额定交流输出功率 (W)：20000

    最大交流输出功率 (W)：22000

    额定输出电压：AC220/380V，AC230/400V

    光伏输入参数

    最大直流输入功率 (W)：26000

    额定直流输入电压 (V)：600

    启动电压 (V)：150

    MPPT电压范围 (V)：150～850

    满载MPPT电压范围 (V)： 500～850

    MPPT数量：2

    每路MPPT组串数：2+2

    直流输入电流 (A)：26+26

    最大直流短路电流 (A)：32+32

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    电池模块参数

    电池模块能量 (kWh)：4.09

    模块额定电压(V)：102.4
