NPM60系列

微机测控保护装置

智能 节能 安全 可靠

广泛应用于商业、住宅和基础设施等领域，实现智能化控制和管理。

产品概述

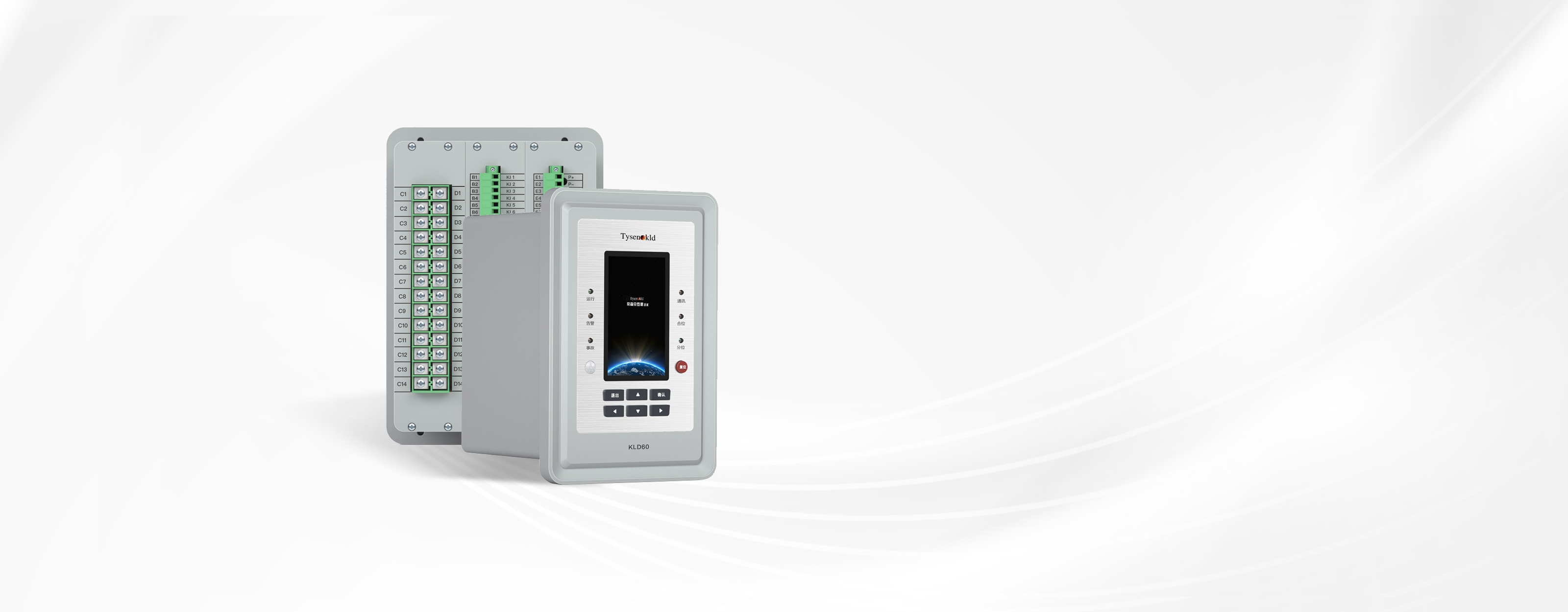

NPM60系列微机测控保护装置采用高集成芯片的微处理器，免维护设计，抗干扰性能好；具有相间电流速断、过流、过负荷、过电压、低电压、零序过压、重合闸、定时限零序过流、反时限零序过流、低压零序保护、变压器本体保护及非电量保护跳闸功能，广泛应用于工业、商业、住宅和基础设施等领域，用于保护电路和设备的安全。

产品特点

智能化显示

红外感应自动亮屏；一次主接线图；开关位置；测量实时值等信息

可靠性设计

工业级元器件；专业的抗电磁干扰能力

高性能处理

采用高性能处理器；信息存储能力优异；运行速度快

通讯多样性

支持双以太网；双RS485的通讯接口

保护通用性

通用型保护可根据现场具体用电环境进行调整

高精度测量

采用频率跟踪技术，消除基频波动引起的计算误差，准确计算基频分量、谐波分量和序分量

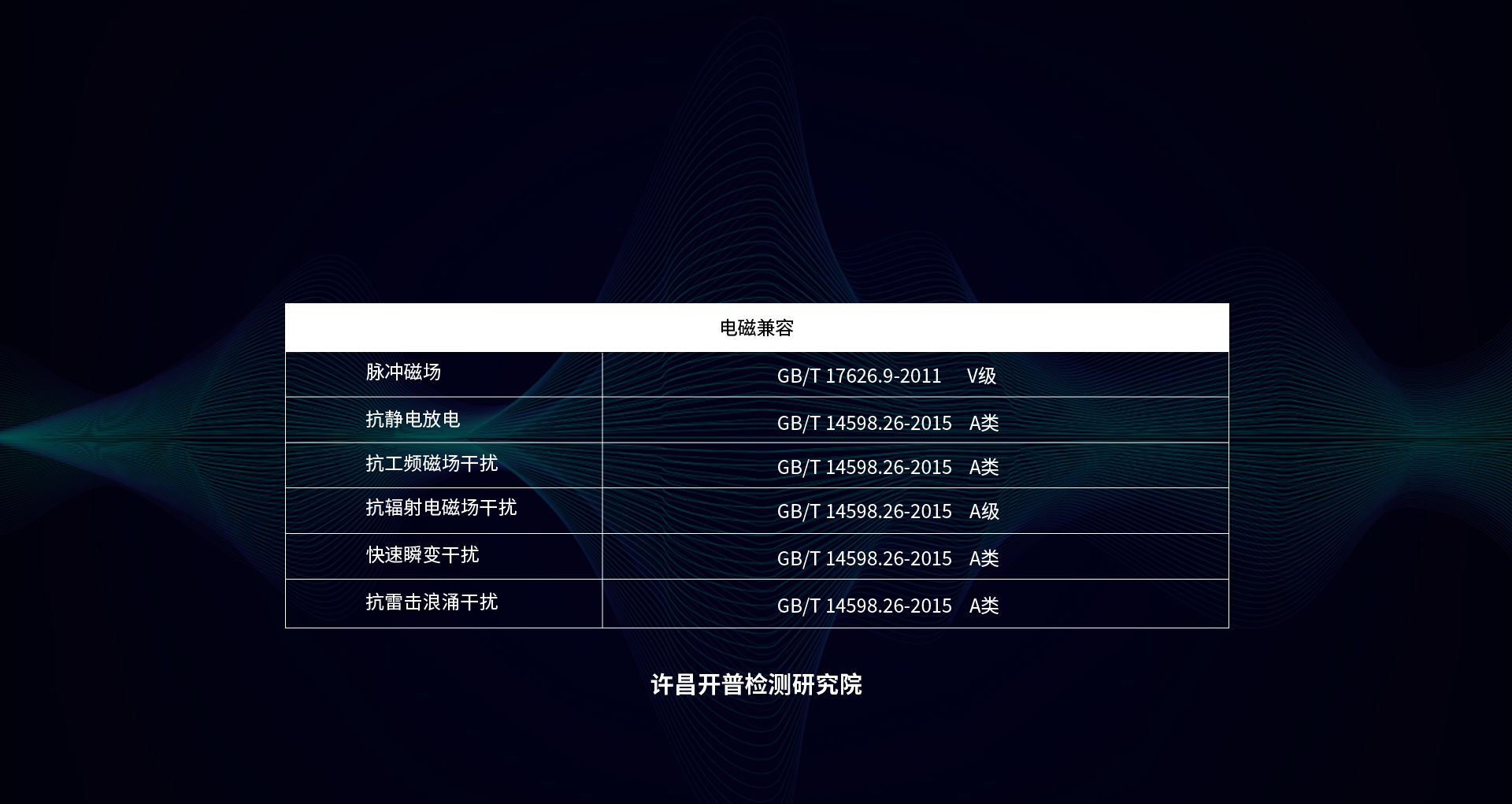

电磁兼容特性

抗电磁干扰：EMC实验

专业级的抗电磁干扰设计，保证装置的可靠性

技术参数

参数类型 指标
工作电源 电压范围 DC24V~AC/DC 265V
频率范围 40Hz~60Hz
最大功耗 10W
电源跌落 200ms
控制电源 额定电压 AC/DC 220V (110V订货时需注明)
过载能力 60%~120%Un 连续工作
交流电流回路 额定电流 5A (1A订货时需注明)
功率消耗 <0.5VA
交流电压回路 额定电压 100/√3V
功率消耗 <0.5VA
环境特性 运行温度 -20℃~+65℃
存储温度 -40℃~+80℃
湿度 95%
机械强度 抗振动性 GB7261-2016-12.1 Class I
耐冲击性 GB7261-2016-12.2 Class I
地震 GB7261-2016-12.3 Class I
绝缘等级 工频介电耐受能力 2.5kV/50Hz，1分钟
1.2/50μs冲击波 5kV
测量及计量精度 电流/电压 ±0.2%
相角 ±0.5°
功率因数 ±0.2%
频率 ±0.01Hz
直流量 ±1%
功率 ±0.5%
电度 ±0.5%
选型表

NPM60 G L Y 2 1 5 M
产品代号 保护类别 保护类型 防跳 操作电源 输入电压 输入电流 附加功能
NPM60：
微机测控保护装置 		G:通用保护
P: PT保护
B:备自投保护
D:差动保护
N:非电量保护
C:公共测控
F:防孤岛
H:低频低压 		L:线路保护
T:变压器保护
M:电动机保护
C:电容器保护
B:母联保护
R:后备保护
X:PT 并列及消谐
E:空 		Y:带防跳
N:不带防跳 		2: AC/DC 220V
1: DC110V
4: DC48V
3: DC24V		 1: 100V
3: 380V
0:无电压输入		 5: 5A
1:1A
0:无电流输入		 M:模拟量输出

注：变压器差动保护测控装置需与变压器后备保护测控装置配合使用

技术参数


  • 工作电源

    电压范围：DC24V~AC/DC265V

    频率范围：40Hz~60Hz

    最大功耗：10W

    电源跌落：200ms

    控制电源

    额定电压：AC/DC 220V(110V订货时需注明)

    过载能力：60%~120%Un 连续工作

    交流电流回路

    额定电流：5A(1A订货时需注明)

    功率消耗：＜0.5VA

    交流电压回路

    额定电压：100/√3V

    功率消耗：＜0.5VA

    环境特性

    运行温度：-20°C~+65°C

    存储温度：-40°C~+80°C

    湿度：95%

    机械强度

    抗振动性：GB7261-2016-12.1 Class I

    耐冲击性：GB7261-2016-12.2 Class I

    地震：GB7261-2016-12.3 Class I

    绝缘等级

    工频介电耐受能力:2.5kV/50Hz，1分钟

    1.2/50us冲击波：5kV

    测量及计量精度

    电流/电压：±0.2%

    相角：±0.5°

    功率因数：±0.2%

    频率：±0.01Hz

    直流量：±1%

    功率：±0.5%

    电度：±0.5%

选型表

  • 产品代号：NPM60:微机测控保护装置

    保护类别：G:通用保护、P:PT保护、B:备自投保护、D:差动保护、N:非电量保护、C:公共测控、F:防孤岛、H:低频低压

    保护类型：L:线路保护、T:变压器保护、M:电动机保护、C:电容器保护、B:母联保护、R:后备保护、X:PT并列及消谐、E:空

    防跳：Y:带防跳、N:不带防跳

    操作电源：2:AC/DC220V、1:DC110V、4:DC48V、3:DC24V

    输入电压：1:100V、3:380V、0:无电压输入

    输入电流：5:5A、1:1A、0:无电流输入

    附加功能：M:模拟量输出

注： 变压器差动保护测控装置需与变压器后备保护测控装置配合使用
