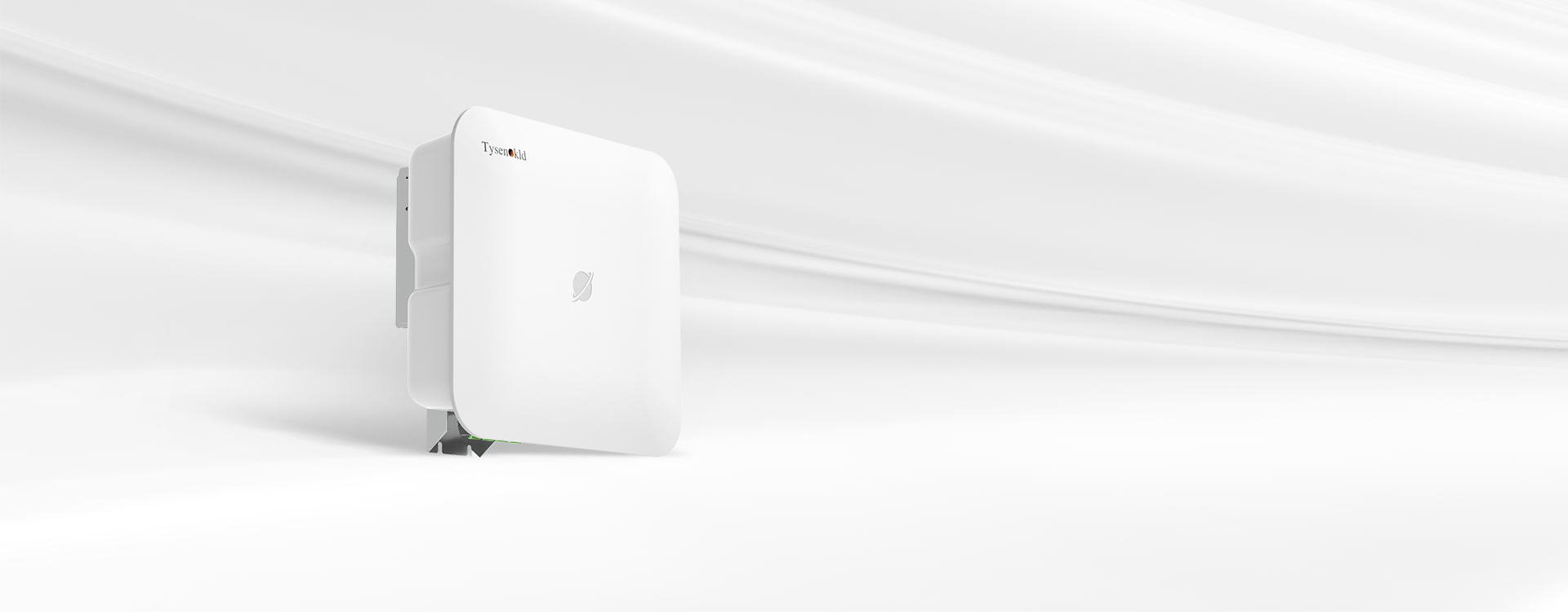

Bộ biến tần quang điện
dạng chuỗi 3 pha dòng
KLD-MS（10-110kW）
Hiệu quả
Ổn định
Tin cậy
Bộ biến tần quang điện
dạng chuỗi 3 pha dòng
KLD-MS（10-110kW）

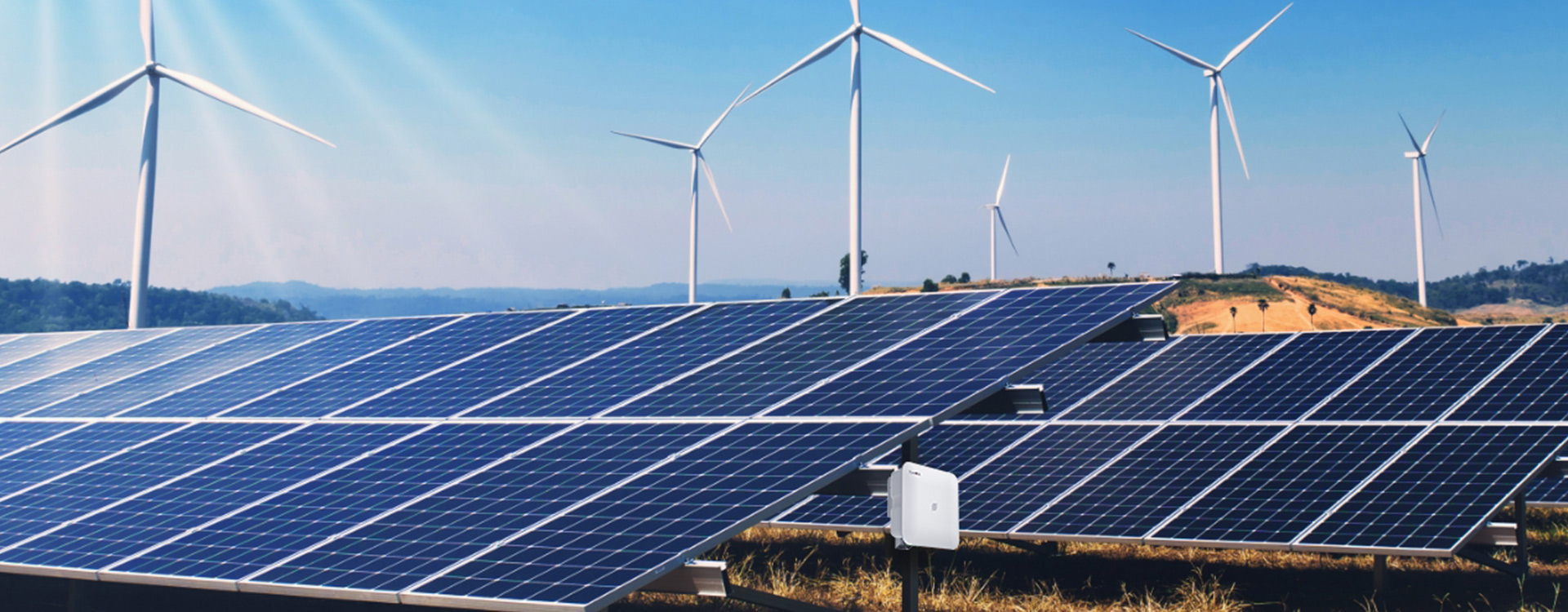

Bộ biến tần quang điện dạng chuỗi 3 pha dòng KLD-MS thích hợp để dùng cho nhà ở và các hạng mục quang điện dùng cho công nghiệp và thương mại loại nhỏ. Phạm vi công suất 10-110kW, trong đó điện áp đầu vào chuỗi đơn lớn nhất 40A, kết hợp hoàn hảo với các bộ phận công suất cao; và tương thích cao, hiệu quả cao, dải điện áp MPPT rộng, thể tích sản phẩm nhỏ, trọng lượng nhẹ, dễ lắp đặt bảo trì.

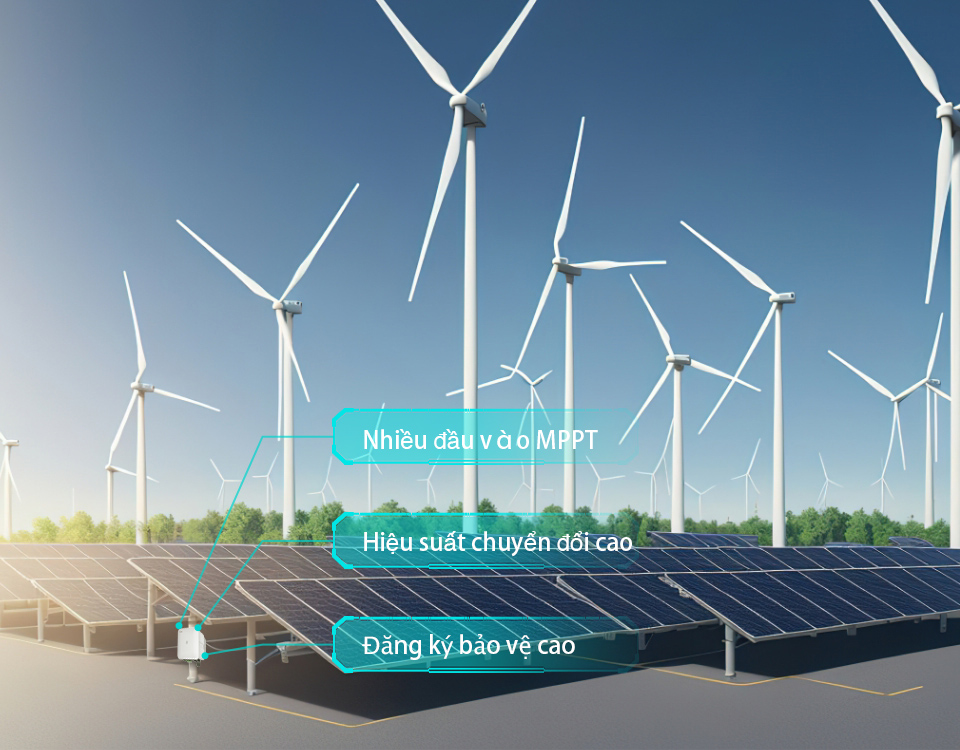

Cấu trúc liên kết hiệu quả có thể bảo đảm hiệu suấ chuyển đổi cao trong nhiều trường hợp chiếu xa.

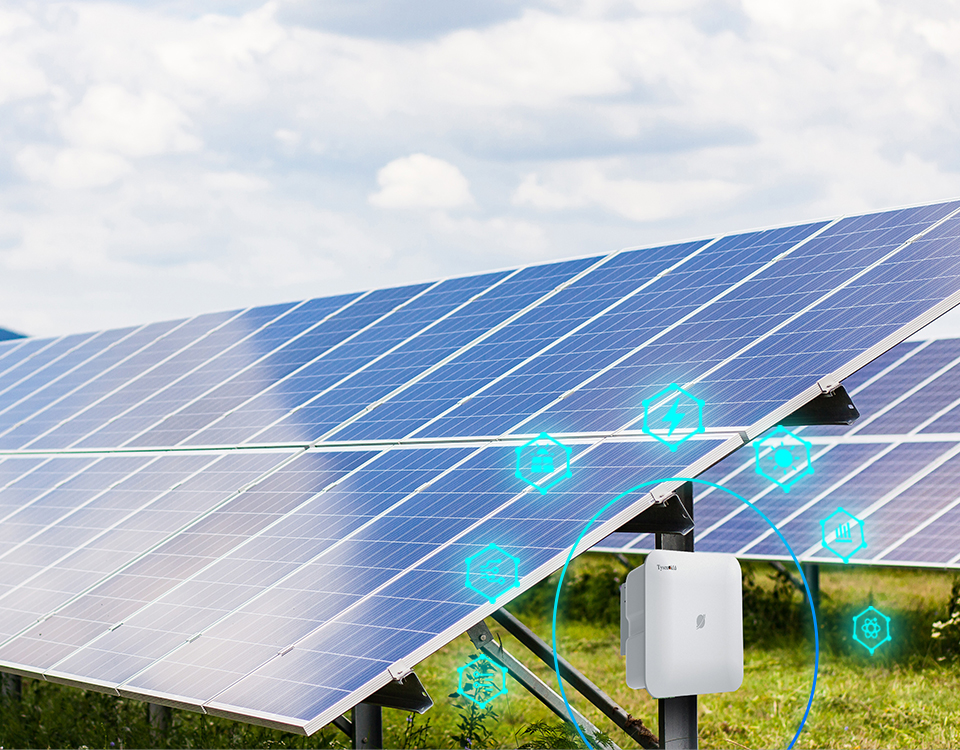

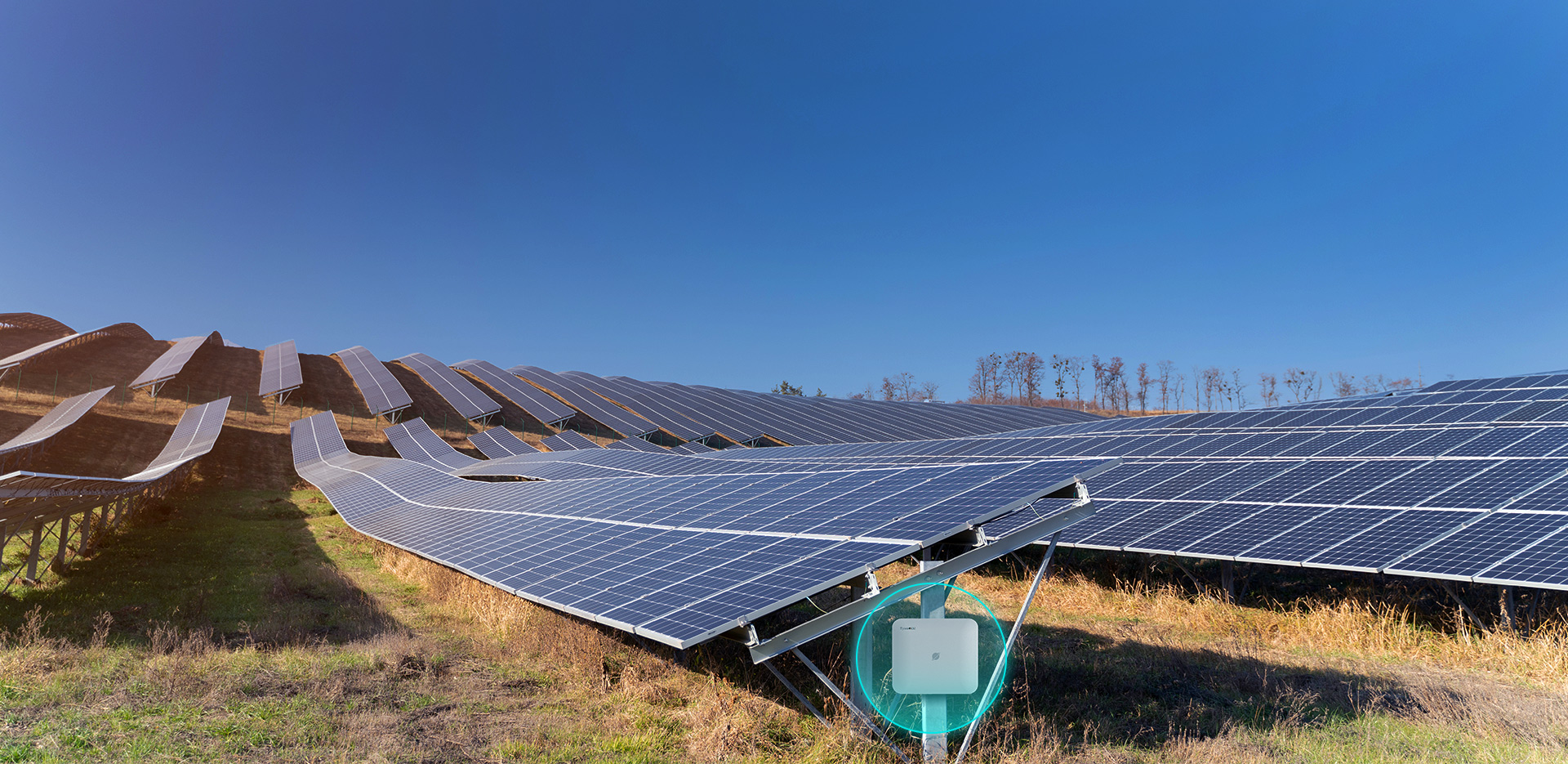

Có thể chọn trục đơn, trục kép, trục nghiêng tương ứng với địa hình phứctaạp và thời tiết khác nhau, thực hiệngoóc theo dõi tối ưu nhất, nâng cao hiệu suấ pthát điện.

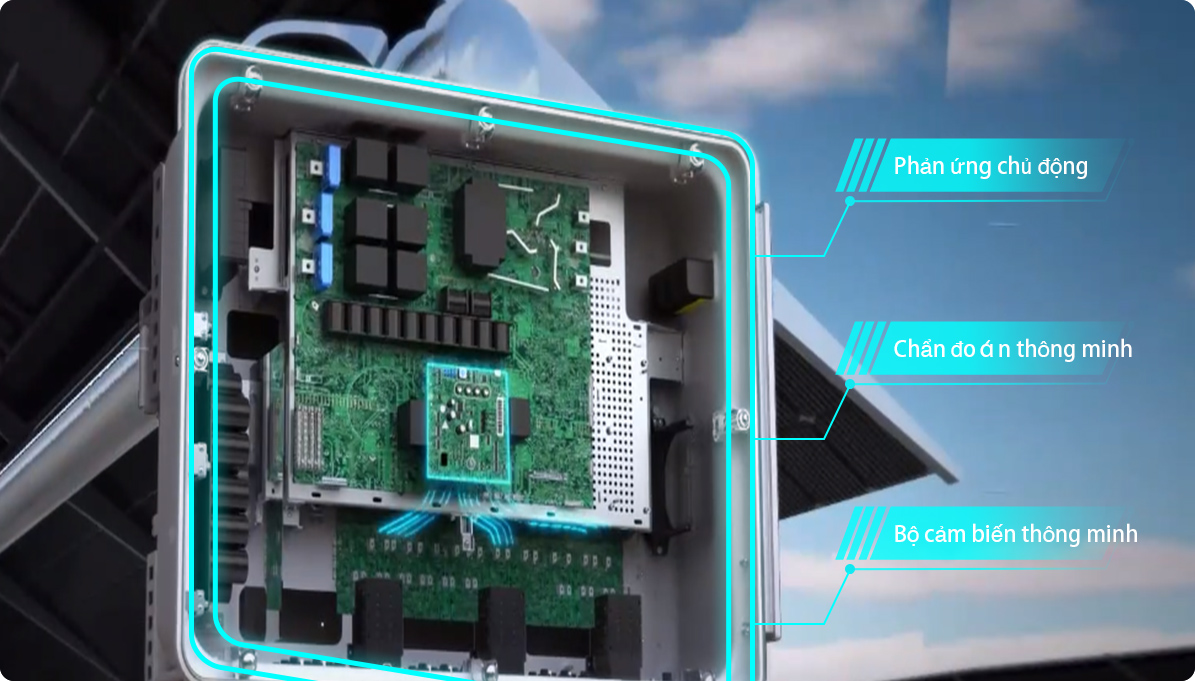

Toàn bộ tình huống, độ chính xác cao, chủ động nhận biết một chiều bất thường, phản hồi nhanh chóng mức mili giây, bảo đảm an toàn cho phía một chiều của hệ thống.
vận hành hết công suất + chất lượng điện tốt hơn
bù chuỗi + lưới yếu
Không giảm mức công suất hữu công xuyên qua
| Ký hiệu | KLD-MS10kW-3 | KLD-MS20kW-3 | KLD-MS30kW-3 | KLD-MS50kW-3 | KLD-MS60kW-3 | KLD-MS80kW-3 | KLD-MS100kW-3 | KLD-MS110kW-3 | |
| Cấp bảo vệ | IP65 | ||||||||
| Đầu vào (một chiều) | |||||||||
| Công suất đầu vào lớn nhất (W) | 15000 | 30000 | 45000 | 75000 | 90000 | 120000 | 150000 | 165000 | |
| Điện áp đầu vào lớn nhất (V) | 1100 | ||||||||
| Phạm vi điện áp MPPT (V) | 150-1000 | 200-1000 | |||||||
| Phạm vi điện áp đủ tải MPPT (V) | 500-850 | ||||||||
| Điện áp đầu vào định mức ( V ) | 620 | ||||||||
| Điện áp khởi động ( V ) | 150 | 200 | |||||||
| Dòng điện đầu vào lớn nhất (A) | 15*2 | 32*2 | 38*2 | 40*3 | 38*4 | 38*6 | |||
| Dòng điện đoản mạch ( A ) | 25*2 | 48*2 | 48*2 | 48*3 | 48*4 | 48*6 | |||
| Số lượng thiết bị đầu cuối MPPT/DC | 2/2 | 2/4 | 2/5 | 3/7 | 4/8 | 6/12 | |||
| Đầu ra (xoay chiều) | |||||||||
| Công suất đầu ra lớn nhất (VA) | 11000 | 22000 | 33000 | 55000 | 66000 | 88000 | 110000 | 110000 | |
| Công suất đầu ra định mức ( W ) | 10000 | 20000 | 30000 | 50000 | 60000 | 80000 | 100000 | 110000 | |
| Dòng điện đầu ra lớn nhất (A) | 17 | 32 | 48 | 80 | 96 | 127 | 158 | 158 | |
| Điện áp định mức ( V ) | 3P+N+PE/3P+PE AC230/400 | ||||||||
| Phạm vi điện áp lưới điện | AC260V-519V (có thể điều chỉnh) | ||||||||
| Hiệu suất | |||||||||
| Hiệu suất lớn nhất | 98.70% | 98.75% | 98.50% | 98.80% | 99.00% | ||||
| Hiệu suất Trung Quốc | 98.23% | 98.35% | 98.10% | 98.45% | 98.50% | 98.30% | 98.40% | ||
Ghi chú: Hãy đến trang tải tài liệu xuống để xem tham số chi tiết
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：15000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：150-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：150
Dòng điện đầu vào lớn nhất (A)：15*2
Dòng điện đoản mạch ( A )：25*2
Số lượng thiết bị đầu cuối MPPT/DC：2/2
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：11000
Công suất đầu ra định mức ( W )：10000
Dòng điện đầu ra lớn nhất (A)：17
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：98.70%
Hiệu suất Trung Quốc：98.23%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：30000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：150-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：150
Dòng điện đầu vào lớn nhất (A)：32*2
Dòng điện đoản mạch ( A )：48*2
Số lượng thiết bị đầu cuối MPPT/DC：2/4
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：22000
Công suất đầu ra định mức ( W )：20000
Dòng điện đầu ra lớn nhất (A)：32
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：98.75%
Hiệu suất Trung Quốc：98.35%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：45000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：200-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：200
Dòng điện đầu vào lớn nhất (A)：38*2
Dòng điện đoản mạch ( A )：48*2
Số lượng thiết bị đầu cuối MPPT/DC：2/5
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：33000
Công suất đầu ra định mức ( W )：30000
Dòng điện đầu ra lớn nhất (A)：48
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：98.50%
Hiệu suất Trung Quốc：98.10%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：75000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：200-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：200
Dòng điện đầu vào lớn nhất (A)：40*3
Dòng điện đoản mạch ( A )：48*3
Số lượng thiết bị đầu cuối MPPT/DC：3/7
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：55000
Công suất đầu ra định mức ( W )：50000
Dòng điện đầu ra lớn nhất (A)：80
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：98.80%
Hiệu suất Trung Quốc：98.45%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：90000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：200-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：200
Dòng điện đầu vào lớn nhất (A)：38*4
Dòng điện đoản mạch ( A )：48*4
Số lượng thiết bị đầu cuối MPPT/DC：4/8
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：66000
Công suất đầu ra định mức ( W )：60000
Dòng điện đầu ra lớn nhất (A)：96
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：99.00%
Hiệu suất Trung Quốc：98.50%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：120000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：200-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：200
Dòng điện đầu vào lớn nhất (A)：38*6
Dòng điện đoản mạch ( A )：48*6
Số lượng thiết bị đầu cuối MPPT/DC：6/12
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：88000
Công suất đầu ra định mức ( W )：80000
Dòng điện đầu ra lớn nhất (A)：127
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：99.00%
Hiệu suất Trung Quốc：98.30%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：150000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：200-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：200
Dòng điện đầu vào lớn nhất (A)：38*6
Dòng điện đoản mạch ( A )：48*6
Số lượng thiết bị đầu cuối MPPT/DC：6/12
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：110000
Công suất đầu ra định mức ( W )：100000
Dòng điện đầu ra lớn nhất (A)：158
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：99.00%
Hiệu suất Trung Quốc：98.40%
Cấp bảo vệ：IP65
Đầu vào (một chiều)
Công suất đầu vào lớn nhất (W)：165000
Điện áp đầu vào lớn nhất (V)：1100
Phạm vi điện áp MPPT (V)：200-1000
Phạm vi điện áp đủ tải MPPT (V)：500-850
Điện áp đầu vào định mức ( V )：620
Điện áp khởi động ( V ) ：200
Dòng điện đầu vào lớn nhất (A)：38*6
Dòng điện đoản mạch ( A )：48*6
Số lượng thiết bị đầu cuối MPPT/DC：6/12
Đầu ra (xoay chiều)
Công suất đầu vào lớn nhất (VA)：110000
Công suất đầu ra định mức ( W )：110000
Dòng điện đầu ra lớn nhất (A)：158
Điện áp định mức ( V )：3P+N+PE/3P+PE AC230/400
Phạm vi điện áp lưới điện：AC260V-519V (có thể điều chỉnh)
Hiệu suất
Hiệu suất lớn nhất：99.00%
Hiệu suất Trung Quốc：98.40%
