Máy biến tần lưu trữ

năng lượng cho gia đình dòng

KLD-WS Bản cao áp 3 pha

3-50kW

Hiệu quả Ổn định Tin cậy

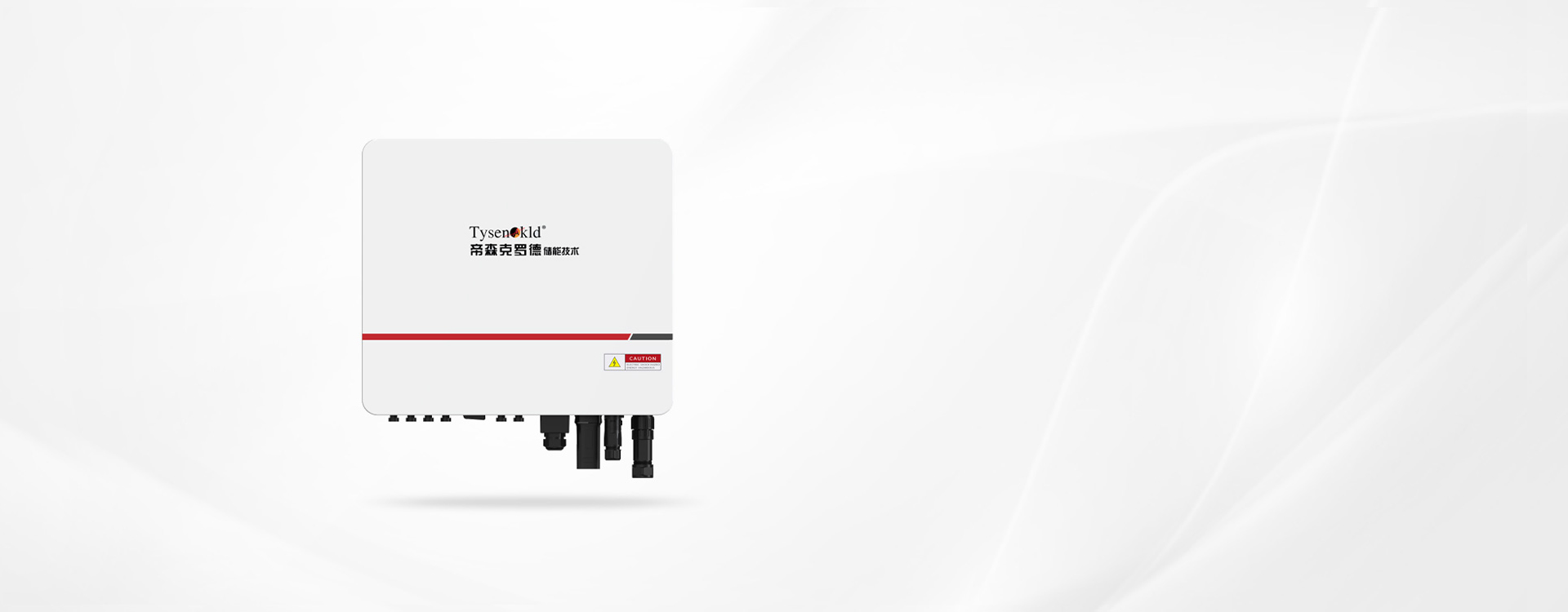

Khái quát sản phẩm

Máy biến tần lưu trữ năng lượng cho gia đình 3 phadòng KLD-WS (cao áp), phạm vi công suất 3-50kW, bộ pin tương thích 150-800V, cấp bảo vệ IP65 thích hợp với các loại môi trường phức tạp, thực hiện chuyển đổi một chiều thành xoay chiều bằng công nghệ SPWM, khu vực công suất rộng, trong đó mô đun công suất lớn cung cấp phương án giải quyết năng lượng cho những nơi dùng điện nhỏ và vừa như công nghiệp thương mại/khu công nghiệp…

Đặc điểm sản phẩm

Điều chỉnh 3 pha
Tương thích hoàn hảo
Quản lý thông minh
An toàn tin cậy
Giao tiếp linh hoạt

Hiệu ích cao hơn

Hiệu suất chuyển đổi hàng đầu trong ngành, được hưởng lợi từ công nghệ điện tử điện lực tiên tiến.
Sau khi kết hợp với bộ điều khiển tấm quang điện, thực hiện phát điện tối ưu cấp tấm quang điện.

An toàn tin cậy

Bảo vệ cấp 2 vọt dòng một chiều xoay chiều.

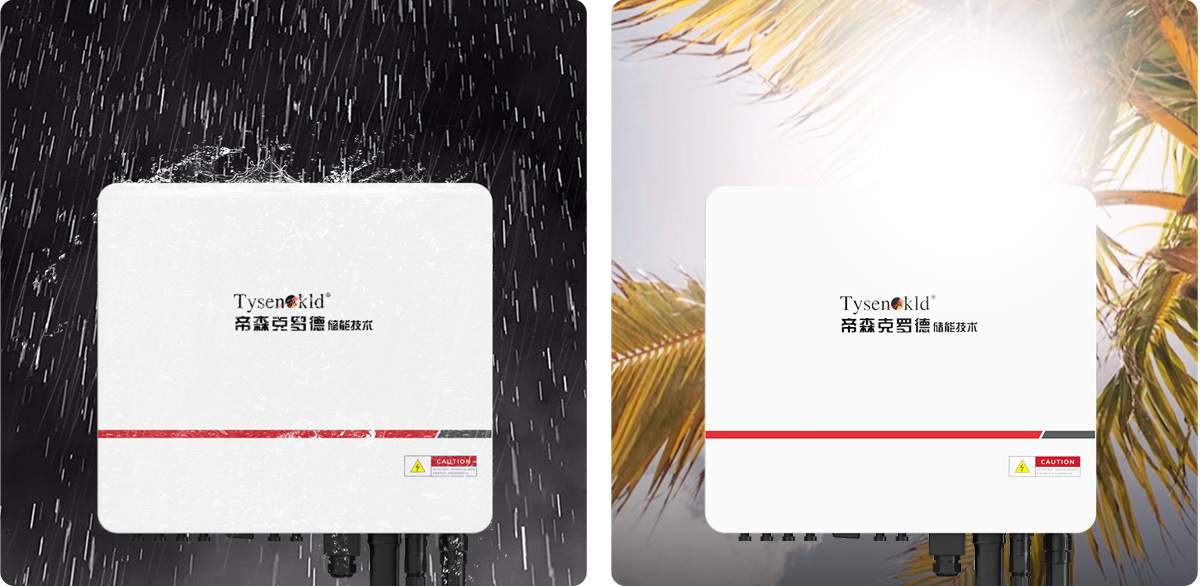

Có thể vận hành ổn định trong điều kiện môi trường và khí hậu cực đoan

Cấp bảo vệ IP65 (nhiệt độ cao, tuyết, bão cát, mưa).

Tương thích hoàn toàn

Hỗ trợ kết nối nhiều pin, BMS tự thích ứng với chiến lược sạc điện, đảm bảo cân bằng sạc điện giữa các pin.

Tham số kỹ thuật

Ký hiệu KLD-WS20kW-3-H KLD-WS25kW-3-H KLD-WS30kW-3-H KLD-WS40kW-3-H KLD-WS50kW-3-H
Tham số ghép lưới, ngoài lưới
Công suất đầu ra định mức 20kVA 25kVA 30kVA 40kVA 50kVA
Công suất đầu vào lưới điện lớn nhất 30kVA 37.5kVA 45kVA 80kVA 100kVA
Dòng điện đầu ra lớn nhất 32A 40A 48A 66.77A 83.38A
Điện áp lưới điện định mức 3L/N/PE,220/380V.230/400V,240/415V
Phạm vi điện áp lưới điện 184-276V
Đầu vào quang điện
Công suất đầu vào lớn nhất 30kWp 37.5kWp 45kWp 60kWp 75kWp
Điện áp đầu vào lớn nhất 1000V
Số lượng MPPTT 2 4
Số đầu một chiều MPPT mỗi mạch 4 8
Phạm vi điện áp MPPT 150-850V
Phạm vi điện áp MPPT đủ tải 500-850V
Điện áp đầu vào định mức 620V
Điện áp khởi động 160V
Dòng điện đầu vào lớn nhất 32*2 40*2 40*2 40*4
Dòng điện đoản mạch 48*2 60*2 60*2 48*2
Tham số pin
Phạm vi điện áp pin 150-800V
Dòng điện sạc xả điện lớn nhất 50A 60A 60A 120A
Công suất sạc xả điện lớn nhất 20kW 25kW 30kW 40kW 50kW
Hiệu suất sạc xả điện 98%
Tham số thông thường
Hiệu suất Trung Quốc 97.80% 98% 98.10% 98.30%
Hiệu suất lớn nhất 98.30% 98.50% 98.60%
Cấp bảo vệ IP65

Ghi chú: Hãy đến trang tải tài liệu xuống để xem tham số chi tiết

Tham số kỹ thuật

  • Tham số ghép lưới, ngoài lưới

    Công suất đầu ra định mức：20kVA

    Công suất đầu vào lưới điện lớn nhất：30kVA

    Dòng điện đầu ra lớn nhất：32A

    Điện áp lưới điện định mức：3L/N/PE,220/380V.230/400V,240/415V

    Phạm vi điện áp lưới điện：184-276V

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：30kWp

    Điện áp đầu vào lớn nhất：1000V

    Số lượng MPPTT：2

    Số đầu một chiều MPPT mỗi mạch：4

    Phạm vi điện áp MPPT：150-850V

    Phạm vi điện áp MPPT đủ tải：500-850V

    Điện áp đầu vào định mức：620V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：32*2

    Dòng điện đoản mạch：48*2

    Tham số pin

    Phạm vi điện áp pin：150-800V

    Dòng điện sạc xả điện lớn nhất：50A

    Công suất sạc xả điện lớn nhất：20kW

    Hiệu suất：98%

    Tham số thông thường

    Hiệu suất Trung Quốc：97.80%

    Hiệu suất lớn nhất：98.30%

    Cấp bảo vệ：IP65

  • Tham số ghép lưới, ngoài lưới

    Công suất đầu ra định mức：25kVA

    Công suất đầu vào lưới điện lớn nhất：37.5kVA

    Dòng điện đầu ra lớn nhất：40A

    Điện áp lưới điện định mức：3L/N/PE,220/380V.230/400V,240/415V

    Phạm vi điện áp lưới điện：184-276V

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：37.5kWp

    Điện áp đầu vào lớn nhất：1000V

    Số lượng MPPTT：2

    Số đầu một chiều MPPT mỗi mạch：4

    Phạm vi điện áp MPPT：150-850V

    Phạm vi điện áp MPPT đủ tải：500-850V

    Điện áp đầu vào định mức：620V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：40*2

    Dòng điện đoản mạch：60*2

    Tham số pin

    Phạm vi điện áp pin：150-800V

    Dòng điện sạc xả điện lớn nhất：60A

    Công suất sạc xả điện lớn nhất：25kW

    Hiệu suất：98%

    Tham số thông thường

    Hiệu suất Trung Quốc：98%

    Hiệu suất lớn nhất：98.50%

    Cấp bảo vệ：IP65

  • Tham số ghép lưới, ngoài lưới

    Công suất đầu ra định mức：30kVA

    Công suất đầu vào lưới điện lớn nhất：45kVA

    Dòng điện đầu ra lớn nhất：48A

    Điện áp lưới điện định mức：3L/N/PE,220/380V.230/400V,240/415V

    Phạm vi điện áp lưới điện：184-276V

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：45kWp

    Điện áp đầu vào lớn nhất：1000V

    Số lượng MPPTT：2

    Số đầu một chiều MPPT mỗi mạch：4

    Phạm vi điện áp MPPT：150-850V

    Phạm vi điện áp MPPT đủ tải：500-850V

    Điện áp đầu vào định mức：620V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：40*2

    Dòng điện đoản mạch：60*2

    Tham số pin

    Phạm vi điện áp pin：150-800V

    Dòng điện sạc xả điện lớn nhất：60A

    Công suất sạc xả điện lớn nhất：30kW

    Hiệu suất：98%

    Tham số thông thường

    Hiệu suất Trung Quốc：98.10%

    Hiệu suất lớn nhất：98.50%

    Cấp bảo vệ：IP65

  • Tham số ghép lưới, ngoài lưới

    Công suất đầu ra định mức：40kVA

    Công suất đầu vào lưới điện lớn nhất：80kVA

    Dòng điện đầu ra lớn nhất：66.77A

    Điện áp lưới điện định mức：3L/N/PE,220/380V.230/400V,240/415V

    Phạm vi điện áp lưới điện：184-276V

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：60kWp

    Điện áp đầu vào lớn nhất：1000V

    Số lượng MPPTT：4

    Số đầu một chiều MPPT mỗi mạch：8

    Phạm vi điện áp MPPT：150-850V

    Phạm vi điện áp MPPT đủ tải：500-850V

    Điện áp đầu vào định mức：620V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：40*4

    Dòng điện đoản mạch：48*2

    Tham số pin

    Phạm vi điện áp pin：150-800V

    Dòng điện sạc xả điện lớn nhất：120A

    Công suất sạc xả điện lớn nhất：40kW

    Hiệu suất：98%

    Tham số thông thường

    Hiệu suất Trung Quốc：98.30%

    Hiệu suất lớn nhất：98.60%

    Cấp bảo vệ：IP65

  • Tham số ghép lưới, ngoài lưới

    Công suất đầu ra định mức：50kVA

    Công suất đầu vào lưới điện lớn nhất：100kVA

    Dòng điện đầu ra lớn nhất：83.38A

    Điện áp lưới điện định mức：3L/N/PE,220/380V.230/400V,240/415V

    Phạm vi điện áp lưới điện：184-276V

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：75kWp

    Điện áp đầu vào lớn nhất：1000V

    Số lượng MPPTT：4

    Số đầu một chiều MPPT mỗi mạch：8

    Phạm vi điện áp MPPT：150-850V

    Phạm vi điện áp MPPT đủ tải：500-850V

    Điện áp đầu vào định mức：620V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：40*4

    Dòng điện đoản mạch：48*2

    Tham số pin

    Phạm vi điện áp pin：150-800V

    Dòng điện sạc xả điện lớn nhất：120A

    Công suất sạc xả điện lớn nhất：50kW

    Hiệu suất：98%

    Tham số thông thường

    Hiệu suất Trung Quốc：98.30%

    Hiệu suất lớn nhất：98.60%

    Cấp bảo vệ：IP65
