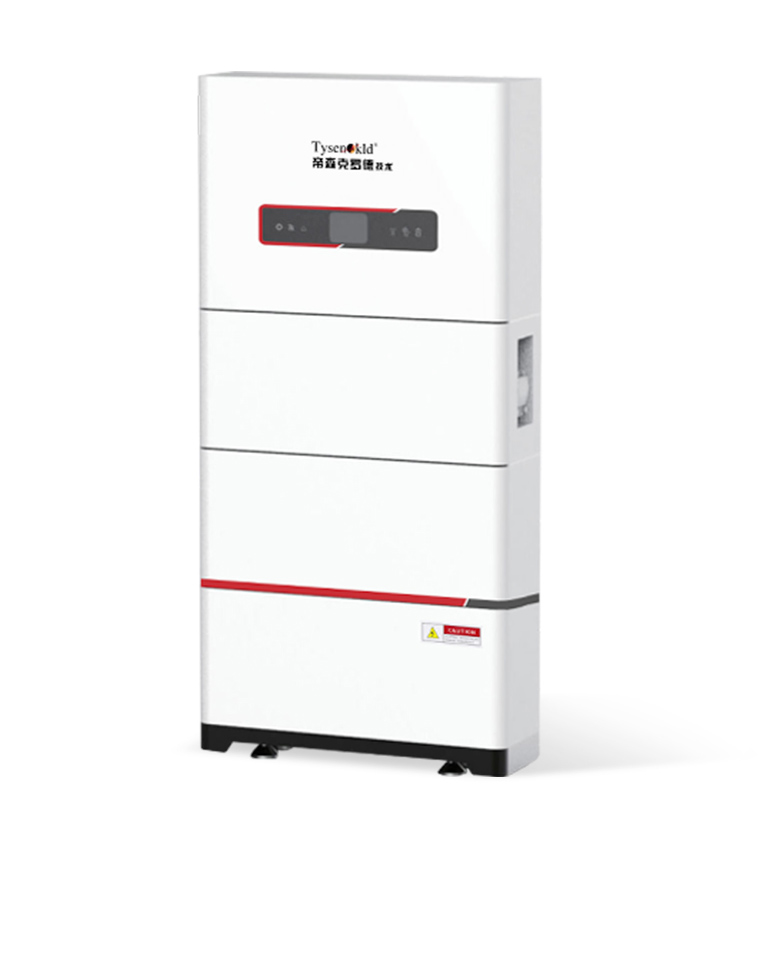

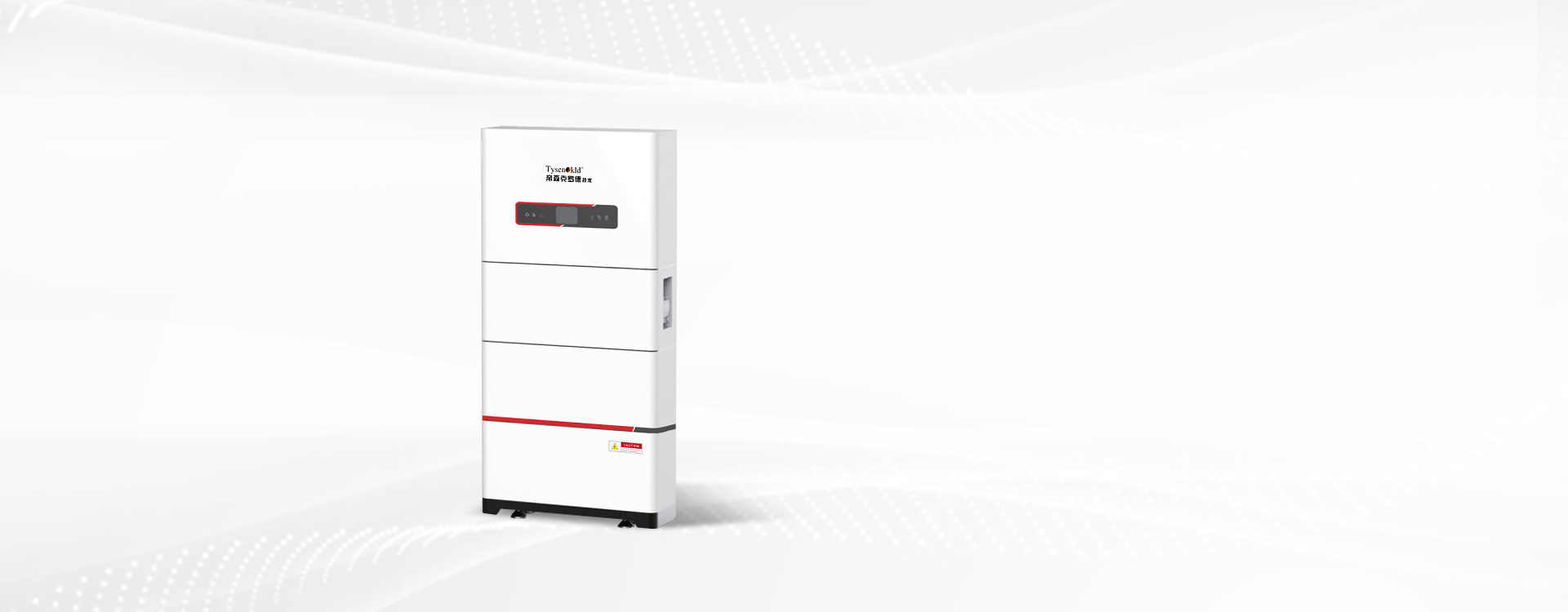

KLD-SH 系列

户用光儲一體化系統

5-20kW

高效 智能 可靠

產品概述

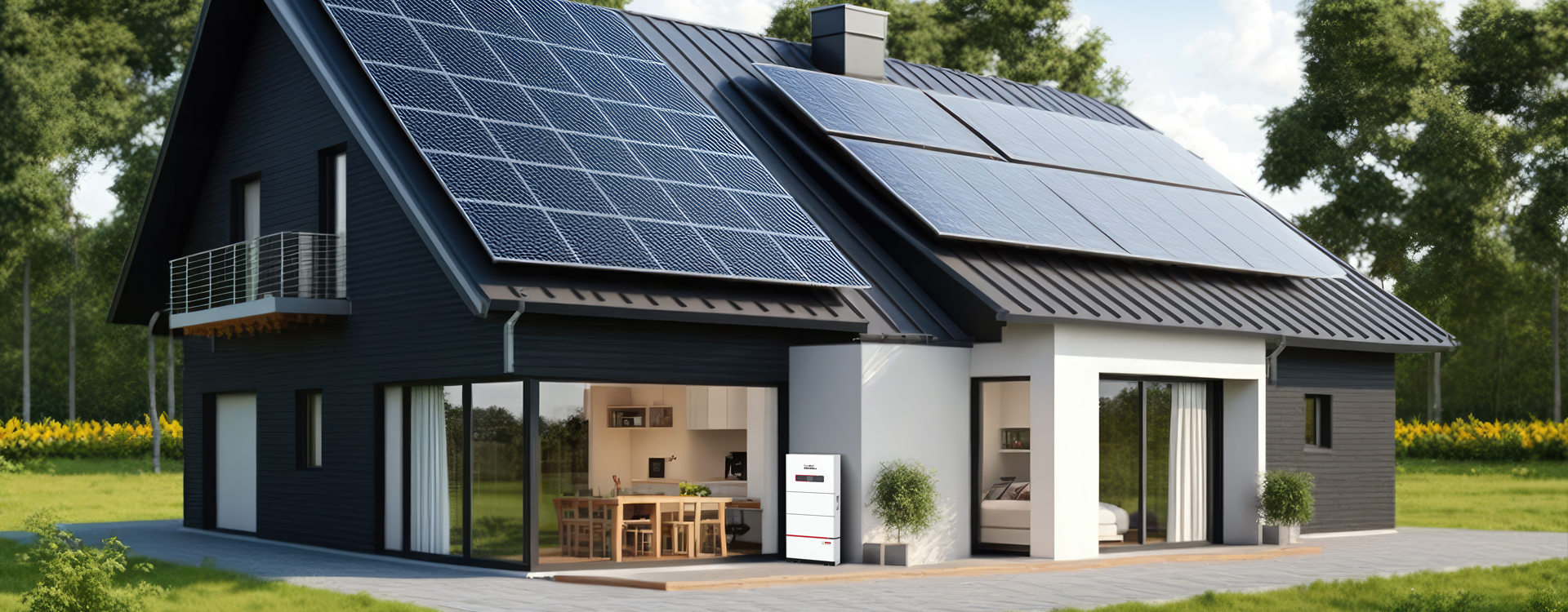

KLD-SH系列户用光儲一體化系統，功率範圍5-20kW，兼容150-750V的電池模組，最大可擴展至25kWh，採用內置逆變器一體化設計，按需擴容，單層模塊容量，高達IP65防護等級，堅固緊湊設計滿足多種場景使用，包括家庭、商業和工業等領域。

產品特點

一體化設計

光儲充一體化設計，一站式服務。

温度管理

對電池、電源插件等關鍵部件的温度檢測。

高壓堆疊

模塊串聯，無需電纜連接，高壓平台提高系統效率。

智能運行

加熱功能可選，可滿足低温等多種應用場景。

高效可靠

100%不平衡輸出，每相最大輸出高達50%的額定功率。

更多兼容

支持儲存柴油發電機的能量。

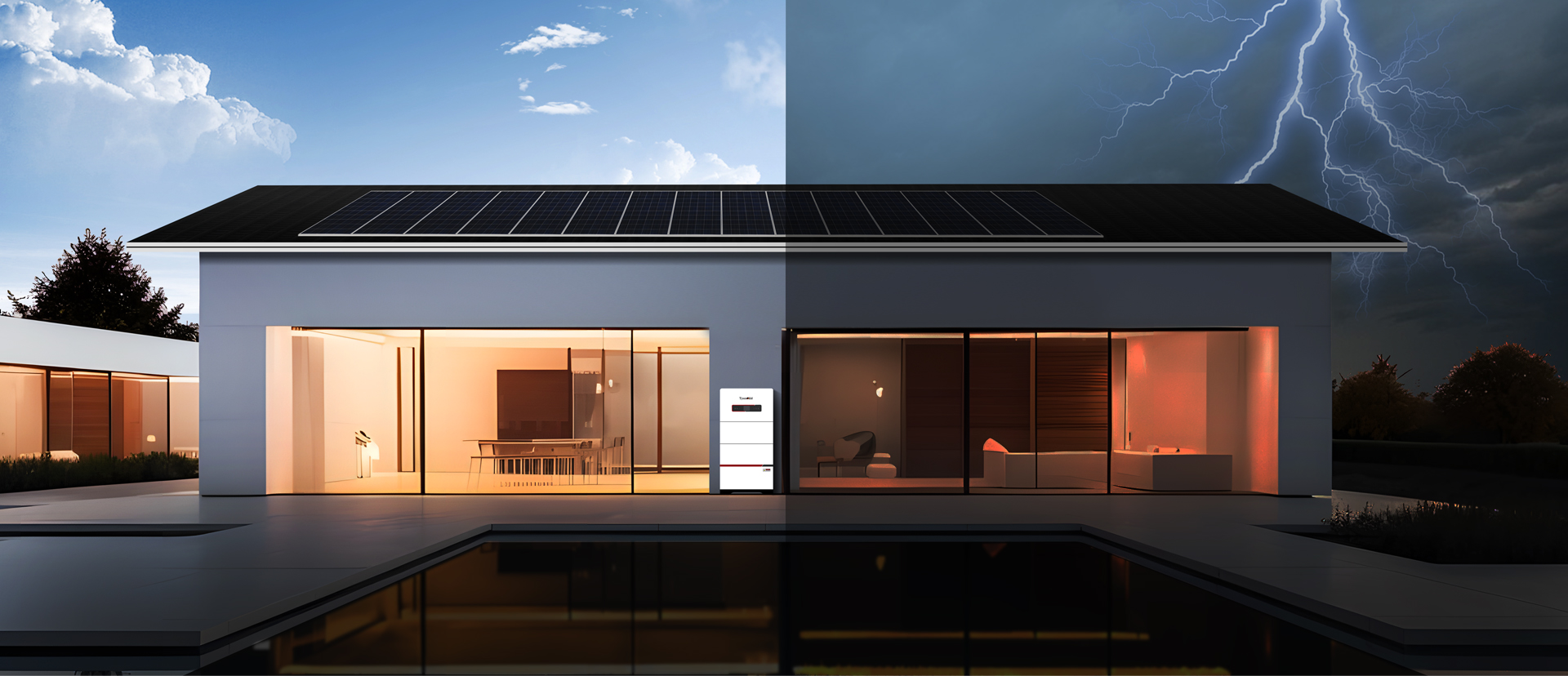

時刻守護，品質生活

KLD-SH系列户用光儲一體化系統業讓您的綠色環保低碳生活成為可能。無論夜晚，陰雨天氣，還是突發斷電狀況，儲能系統始終聚力成電，為您的家源源不斷注入“綠色”能量。

技術參數

型號 KLD-SH5kW KLD-SH10kW KLD-SH15kW KLD-SH20kW
額定交流輸出功率 (W) 5000 10000 15000 20000
最大交流輸出功率 (W) 5500 11000 16500 22000
額定輸出電壓 AC220/380V，AC230/400V
光伏輸入參數
最大直流輸入功率 (W) 6500 13000 19500 26000
額定直流輸入電壓 (V) 600
啓動電壓(V) 150
MPPT電壓範圍 (V) 150～850
滿載MPPT電壓範圍 (V) 195～850 325～850 423～850 500～850
MPPT數量 2
每路MPPT組串數 1 2+1 2+2
直流輸入電流 (A) 20+20 26+20 26+26
最大直流短路電流(A) 23+23 32+23 32+32
效率
MPPT效率 99.90%
最大效率 97.60%
電池模塊參數
電池模塊能量 (kWh) 4.09
模塊額定電壓(V) 102.4

備註：查看詳細參數請至資料下載頁面

技術參數

  • 額定交流輸出功率 (W)：5000

    最大交流輸出功率 (W)：5500

    額定輸出電壓：AC220/380V，AC230/400V

    光伏輸入參數

    最大直流輸入功率 (W)：6500

    額定直流輸入電壓 (V)：600

    啓動電壓(V)：150

    MPPT電壓範圍 (V)：150～850

    滿載MPPT電壓範圍 (V)：195～850

    MPPT數量：2

    每路MPPT組串數：1

    直流輸入電流 (A)：20+20

    最大直流短路電流(A)：23+23

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    電池模塊參數

    電池模塊能量 (kWh)：4.09

    模塊額定電壓(V)：102.4

  • 額定交流輸出功率 (W)：10000

    最大交流輸出功率 (W)：11000

    額定輸出電壓：AC220/380V，AC230/400V

    光伏輸入參數

    最大直流輸入功率 (W)：13000

    額定直流輸入電壓 (V)：600

    啓動電壓(V)：150

    MPPT電壓範圍 (V)：150～850

    滿載MPPT電壓範圍 (V)： 325～850

    MPPT數量：2

    每路MPPT組串數：1

    直流輸入電流 (A)：20+20

    最大直流短路電流(A)：23+23

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    電池模塊參數

    電池模塊能量 (kWh)：4.09

    模塊額定電壓(V)：102.4

  • 額定交流輸出功率 (W)：15000

    最大交流輸出功率 (W)：16500

    額定輸出電壓：AC220/380V，AC230/400V

    光伏輸入參數

    最大直流輸入功率 (W)：19500

    額定直流輸入電壓 (V)：600

    啓動電壓(V)：150

    MPPT電壓範圍 (V)：150～850

    滿載MPPT電壓範圍 (V)： 423～850

    MPPT數量：2

    每路MPPT組串數：2+1

    直流輸入電流 (A)：26+20

    最大直流短路電流(A)：32+23

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    電池模塊參數

    電池模塊能量 (kWh)：4.09

    模塊額定電壓(V)：102.4

  • 額定交流輸出功率 (W)：20000

    最大交流輸出功率 (W)：22000

    額定輸出電壓：AC220/380V，AC230/400V

    光伏輸入參數

    最大直流輸入功率 (W)：26000

    額定直流輸入電壓 (V)：600

    啓動電壓(V)：150

    MPPT電壓範圍 (V)：150～850

    滿載MPPT電壓範圍 (V)：500～850

    MPPT數量：2

    每路MPPT組串數：2+2

    直流輸入電流 (A)：26+26

    最大直流短路電流(A)：32+32

    效率

    MPPT效率：99.90%

    最大效率：97.60%

    電池模塊參數

    電池模塊能量 (kWh)：4.09

    模塊額定電壓(V)：102.4
