سلسلة KLD-PES1-M
سلسلة
50-200kW

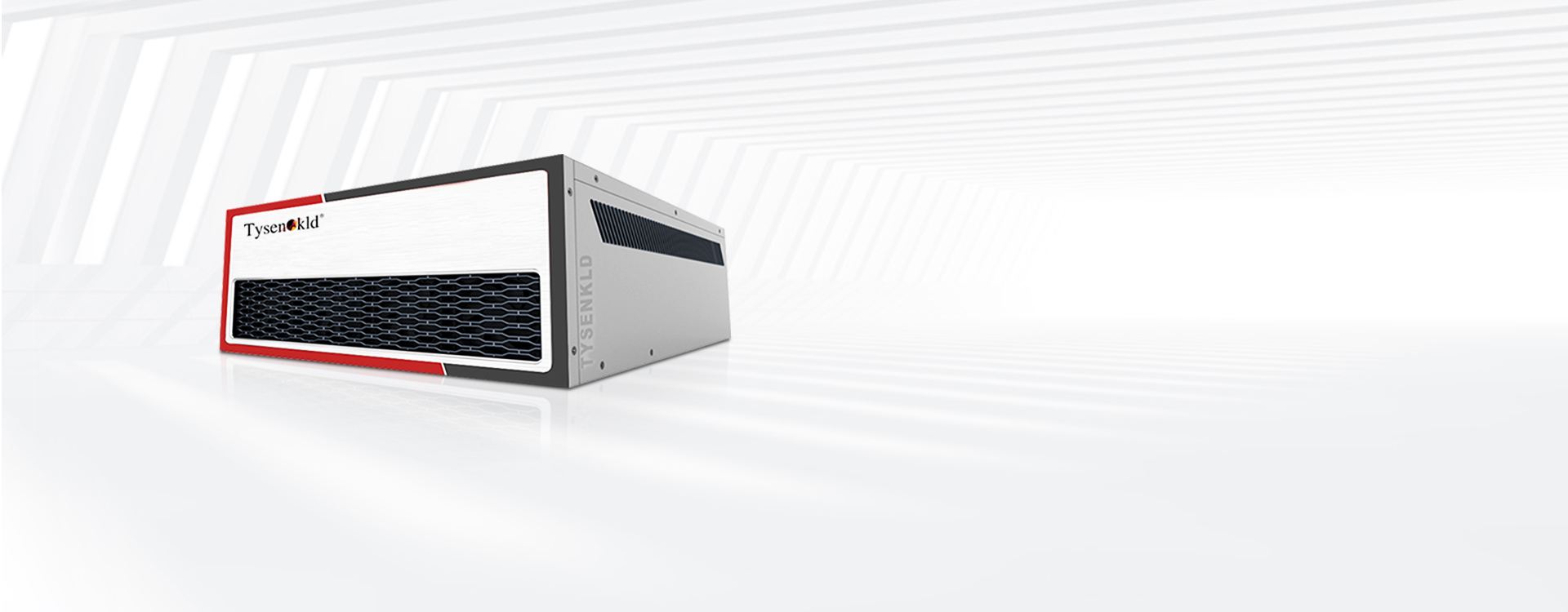

محول تخزين الطاقة من سلسلة KLD-PES1-M PCS50-200kW
ذكية
آمنة
موثوقة
سلسلة KLD-PES1-M
سلسلة
50-200kW

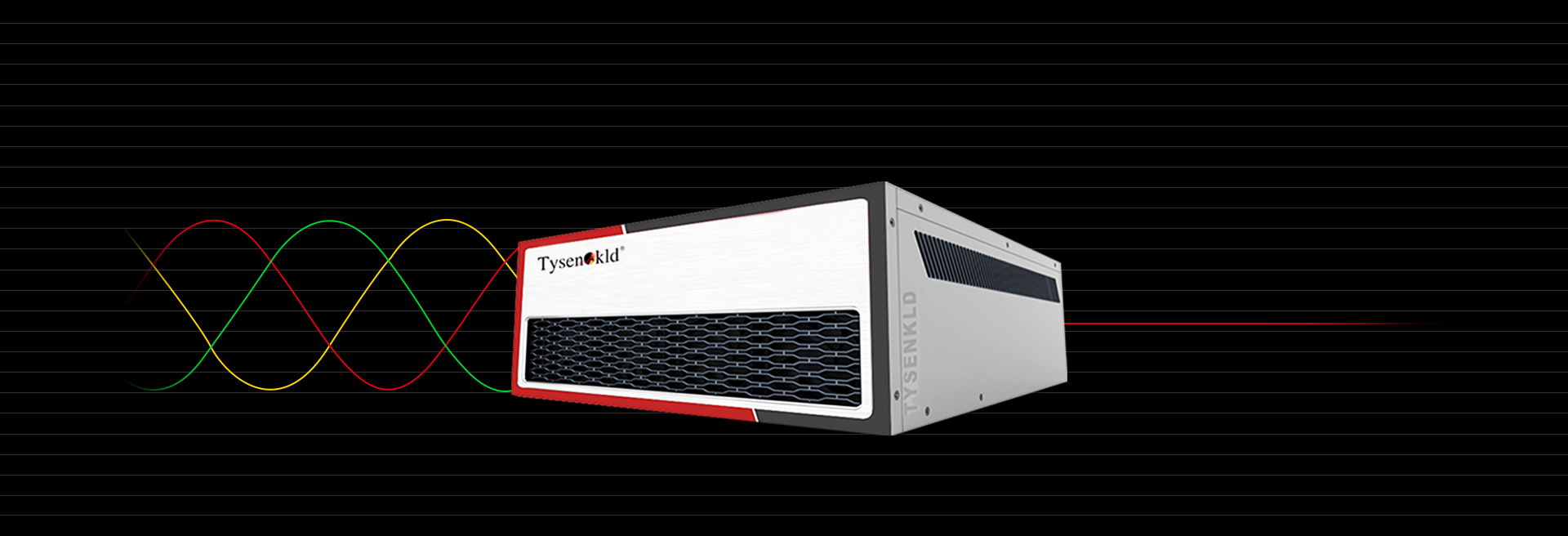

محول تخزين الطاقة من سلسلة KLD-PES1-M PCS50-200kW
نطاق الطاقة لوحدة تحويل تخزين الطاقة من سلسلة KLD-PES1-M 50-200kW، تتكون من محول ثنائي الاتجاه DC/AC ووحدة التحكم مكون من مكونات أخرى. وحدة تحكم PCS تتلقى التحكم من خلال الاتصال التحكم في إشارة الأمر والتحكم في المحول لشحن البطارية أو تفريغها وفقًا لأمر الطاقة، وبالتالي تنظيم طاقة الشبكة.
مزيج من طرق الكشف عن الجزر النشطة والسلبية.
يدعم التشغيل المتصل بالشبكة والتشغيل خارج الشبكة ويمكنه تحقيق العمليات المتصلة بالشبكة وخارجها
99%تعمل كل وحدة بشكل مستقل، وتراقبها المنصة السحابية في الوقت الفعلي. معدل الخط.
فس الجهد المقنن في كلا الاتجاهين، تشغيل جهد واسع النطاق، تيار مستمر تكوين النظام الكهروضوئي 1500 فولت.
يدعم الاتصال عالي السرعة المعتمد على Ethercat، مع زمن استجابة سريع، مما يمكن أن يقلل بشكل كبير من وقت استجابة تعديل الألوان.
يمكن التحكم في أجهزة الكمبيوتر بشكل مستقل أو يمكن توصيلها مع BMS وEMS. يتمتع النظام بتحكم متعدد الفروع ووسائل حماية متعددة، مما يجعله أكثر أمانًا وموثوقية.
| الموديل | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| معلمات التيار المتردد | |||||
القوة المصنفة |
50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| القدرة على التحميل الزائد للتيار المتردد |
1.1 مرة تشغيل طويل الأمد، 1.2 مرة 1 دقيقة | ||||
| تصنيف التيار المتردد |
72A | 144A | 180A | 180A | 167A |
| الحد الأقصى لتيار التيار المتردد | 79A | 159A | 198A | 198A | 184A |
| تصنيف جهد الشبكة | AC 400V | AC 690V | |||
| طريقة الوصول إلى الاتصالات | ثلاث الطور ثلاثة أسلاك | ثلاث مراحل أربع أسلاك | ثلاث الطور ثلاثة أسلاك | ||
| نطاق تردد الشبكة | 50/60±2.5Hz | ||||
| نطاق جهد الشبكة | -15% ～ +10% | ||||
| إجمالي معدل التشوه التوافقي الحالي | ≥3%حمولة كاملة | ||||
| عامل القوى | -0.98～ +0.98 | ||||
| معلمات العاصمة | |||||
| نطاق الجهد العاصمة | DC 300-500V | DC 630V~1000V | DC 600V~1000V | DC 650V~1000V | DC 950V~1500V |
| الحد الأقصى للتيار المستمر | 189A | 174A | 215.86A | 215.86A | 224.5A |
| وظيفة البدء البطيء بالتيار المستمر | يملك | ||||
| دقة استقرار الجهد | ≤2% | ||||
| دقة تدفق ثابت | ≤5% | ||||
| معلمات النظام | |||||
| أقصى قدر من الكفاءة | 98.50% | ||||
| درجة حرارة العمل | -30℃~60℃(ديراتينج فوق 50C) | ||||
| الرطوبة النسبية | ≥95%RH، لا يوجد تكثيف | ||||
| ضوضاء | ＜75dB | ||||
| طريقة التبريد | تبريد الهواء الذكي | ||||
| مستوى الحماية | IP21 | ||||
| الارتفاع | 3000 متر (أكثر من 3000 متر يجب تخفيضها) | ||||
| واجهة الاتصالات | RS485、CAN、الإيثرنت | ||||
| ارساله الموافقه | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
ملاحظة: لعرض المعلمات التفصيلية، يرجى الانتقال إلى صفحة تنزيل البيانات
معلمات التيار المتردد
القوة المصنفة
：50kW
القدرة على التحميل الزائد للتيار المتردد
：1.1 مرة تشغيل طويل الأمد، 1.2 مرة 1 دقيقة
تصنيف التيار المتردد
：72A
الحد الأقصى لتيار التيار المتردد
：79A
تصنيف جهد الشبكة：AC 400V
طريقة الوصول إلى الاتصالات ：ثلاث الطور ثلاثة أسلاك
نطاق تردد الشبكة
：50/60±2.5Hz
نطاق جهد الشبكة
：-15%~+10%
إجمالي معدل التشوه التوافقي الحالي：≥3%حمولة كاملة
عامل القوى：-0.98～ +0.98
معلمات العاصمة
نطاق الجهد العاصمة：DC 300-500V
الحد الأقصى للتيار المستمر：
189A
وظيفة البدء البطيء بالتيار المستمر：يملك
دقة استقرار الجهد
：≤2%
دقة تدفق ثابت
：≤5%
معلمات النظام
98.50%：أقصى قدر من الكفاءة
درجة حرارة العمل
：-30C60C (ديراتينج فوق 50C)
الرطوبة النسبية المسموح بها
：≥95%RH، لا يوجد تكثيف
ضوضاء
：＜75dB
طريقة التبريد ：تبريد الهواء الذكي
مستوى الحماية：IP21
ارتفاع
：3000 متر (أكثر من 3000 متر يجب تخفيضها)
واجهة الاتصال：RS485、CAN、الإيثرنت
ارساله الموافقه：MODBUS TCP/RTU、IEC61850、CAN2.0
معلمات التيار المتردد
القوة المصنفة
：100kW
القدرة على التحميل الزائد للتيار المتردد
：1.1 مرة تشغيل طويل الأمد، 1.2 مرة 1 دقيقة
تصنيف التيار المتردد
：144A
الحد الأقصى لتيار التيار المتردد
：159A
تصنيف جهد الشبكة：AC 400V
طريقة الوصول إلى الاتصالات ：ثلاث الطور ثلاثة أسلاك
نطاق تردد الشبكة
：50/60±2.5Hz
نطاق جهد الشبكة
：-15%~+10%
إجمالي معدل التشوه التوافقي الحالي：≥3%حمولة كاملة
عامل القوى：-0.98～ +0.98
معلمات العاصمة
نطاق الجهد العاصمة：DC 630V~1000V
الحد الأقصى للتيار المستمر：
174A
وظيفة البدء البطيء بالتيار المستمر：يملك
دقة استقرار الجهد
：≤2%
دقة تدفق ثابت
：≤5%
معلمات النظام
98.50%：أقصى قدر من الكفاءة
درجة حرارة العمل
：-30C60C (ديراتينج فوق 50C)
الرطوبة النسبية المسموح بها
：≥95%RH، لا يوجد تكثيف
ضوضاء
：＜75dB
طريقة التبريد ：تبريد الهواء الذكي
مستوى الحماية：IP21
ارتفاع
：3000 متر (أكثر من 3000 متر يجب تخفيضها)
واجهة الاتصال：RS485、CAN、الإيثرنت
ارساله الموافقه：MODBUS TCP/RTU、IEC61850、CAN2.0
معلمات التيار المتردد
القوة المصنفة
：125kW
القدرة على التحميل الزائد للتيار المتردد
：1.1 مرة تشغيل طويل الأمد، 1.2 مرة 1 دقيقة
تصنيف التيار المتردد
：180A
الحد الأقصى لتيار التيار المتردد
：198A
تصنيف جهد الشبكة：AC 400V
طريقة الوصول إلى الاتصالات ：ثلاث الطور ثلاثة أسلاك
نطاق تردد الشبكة
：50/60±2.5Hz
نطاق جهد الشبكة
：-15%~+10%
إجمالي معدل التشوه التوافقي الحالي：≥3%حمولة كاملة
عامل القوى：-0.98～ +0.98
معلمات العاصمة
نطاق الجهد العاصمة：DC 600V~1000V
الحد الأقصى للتيار المستمر：
215.86A
وظيفة البدء البطيء بالتيار المستمر：يملك
دقة استقرار الجهد
：≤2%
دقة تدفق ثابت
：≤5%
معلمات النظام
98.50%：أقصى قدر من الكفاءة
درجة حرارة العمل
：-30C60C (ديراتينج فوق 50C)
الرطوبة النسبية المسموح بها
：≥95%RH، لا يوجد تكثيف
ضوضاء
：＜75dB
طريقة التبريد ：تبريد الهواء الذكي
مستوى الحماية：IP21
ارتفاع
：3000 متر (أكثر من 3000 متر يجب تخفيضها)
واجهة الاتصال：RS485、CAN、الإيثرنت
ارساله الموافقه：MODBUS TCP/RTU、IEC61850、CAN2.0
معلمات التيار المتردد
القوة المصنفة
：125kW
القدرة على التحميل الزائد للتيار المتردد
：1.1 مرة تشغيل طويل الأمد، 1.2 مرة 1 دقيقة
تصنيف التيار المتردد
：180A
الحد الأقصى لتيار التيار المتردد
：198A
تصنيف جهد الشبكة：AC 400V
طريقة الوصول إلى الاتصالات：three-phase four-wire
نطاق تردد الشبكة
：50/60±2.5Hz
نطاق جهد الشبكة
：-15%~+10%
إجمالي معدل التشوه التوافقي الحالي：≥3%حمولة كاملة
عامل القوى：-0.98～ +0.98
معلمات العاصمة
نطاق الجهد العاصمة：DC 650V~1000V
الحد الأقصى للتيار المستمر：
215.86A
وظيفة البدء البطيء بالتيار المستمر：يملك
دقة استقرار الجهد
：≤2%
دقة تدفق ثابت
：≤5%
معلمات النظام
98.50%：أقصى قدر من الكفاءة
درجة حرارة العمل
：-30C60C (ديراتينج فوق 50C)
الرطوبة النسبية المسموح بها
：≥95%RH، لا يوجد تكثيف
ضوضاء
：＜75dB
طريقة التبريد ：تبريد الهواء الذكي
مستوى الحماية：IP21
ارتفاع
：3000 متر (أكثر من 3000 متر يجب تخفيضها)
واجهة الاتصال：RS485、CAN、الإيثرنت
ارساله الموافقه：MODBUS TCP/RTU、IEC61850、CAN2.0
معلمات التيار المتردد
القوة المصنفة
：200kW
القدرة على التحميل الزائد للتيار المتردد
：1.1 مرة تشغيل طويل الأمد، 1.2 مرة 1 دقيقة
تصنيف التيار المتردد
：167A
الحد الأقصى لتيار التيار المتردد
：184A
تصنيف جهد الشبكة：AC 690V
طريقة الوصول إلى الاتصالات ：ثلاث الطور ثلاثة أسلاك
نطاق تردد الشبكة
：50/60±2.5Hz
نطاق جهد الشبكة
：-15%~+10%
إجمالي معدل التشوه التوافقي الحالي
：≥3% حمولة كاملة
عامل القوى：-0.98～ +0.98
معلمات العاصمة
نطاق الجهد العاصمة：DC 950V~1500V
الحد الأقصى للتيار المستمر：
224.5A
وظيفة البدء البطيء بالتيار المستمر：يملك
دقة استقرار الجهد
：≤2%
دقة تدفق ثابت
：≤5%
معلمات النظام
98.50%：أقصى قدر من الكفاءة
درجة حرارة العمل
：-30C60C (ديراتينج فوق 50C)
الرطوبة النسبية المسموح بها
：≥95%RH، لا يوجد تكثيف
ضوضاء
：＜75dB
طريقة التبريد ：تبريد الهواء الذكي
مستوى الحماية：IP21
ارتفاع
：3000 متر (أكثر من 3000 متر يجب تخفيضها)
واجهة الاتصال：RS485、CAN、الإيثرنت
ارساله الموافقه：MODBUS TCP/RTU、IEC61850、CAN2.0
