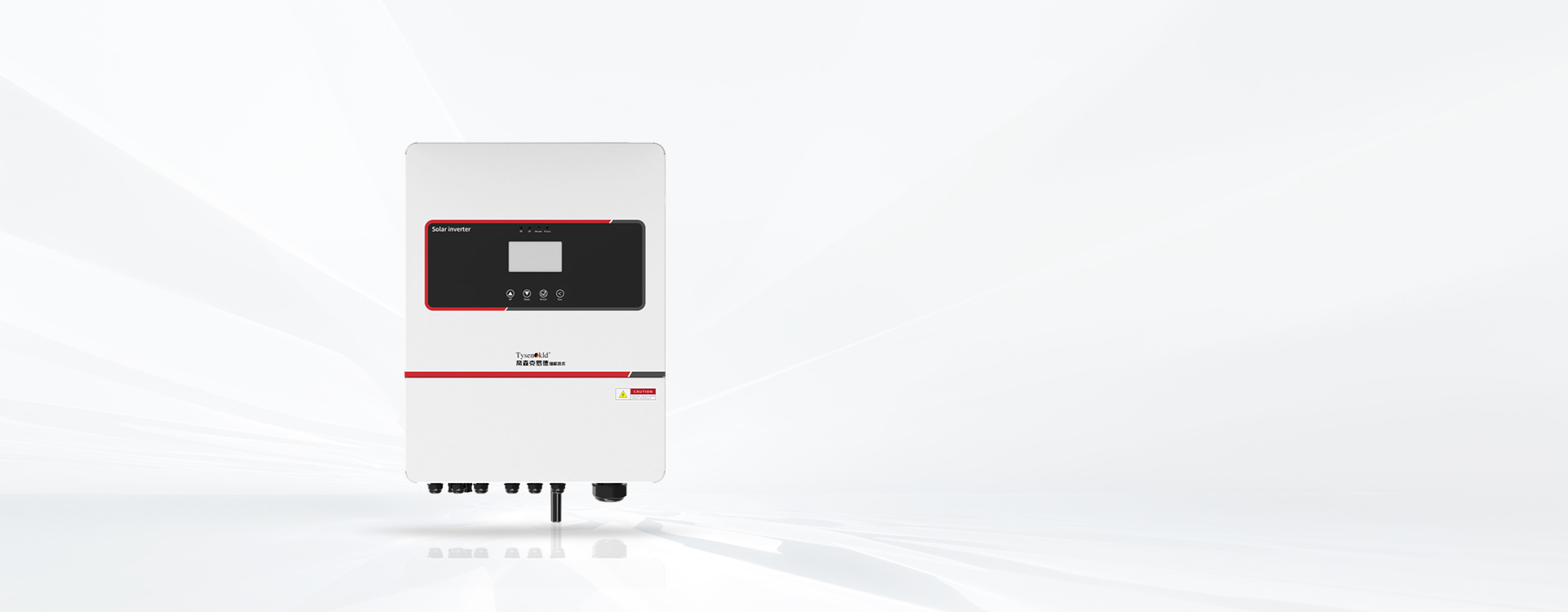

سلسلة KLD-RS
عاكس تخزين الطاقة الكهروضوئية للاستخدام المنزلي
IP65(اصدار الجهد المنخفض)
وذكية
مستقرة
موثوقة
أحادي/ثلاثي الطور
سلسلة KLD-RS
عاكس تخزين الطاقة الكهروضوئية للاستخدام المنزلي
IP65(اصدار الجهد المنخفض)
تقدم سلسلة KLD-RS عاكس تخزين الطاقة الكهروضوئية للاستخدام المنزلي (اصدار الجهد المنخفض) نطاق طاقة أحادي الطور يتراوح بين 1-8 كيلو واط، ونطاق طاقة ثلاثي الطور يتراوح بين 8-14 كيلو واط، متوافقة مع وحدات البطارية التي تتراوح جهدها بين 20-60 فولت، وتدعم تحميل غير متوازن بالكامل. تتمتع بدرجة حماية IP65 لتناسب مختلف البيئات المعقدة، وتستخدم تقنية SPWM لتحويل التيار المستمر إلى تيار متردد، مما يوفر حلول طاقة للأسر أو الشركات الصغيرة.

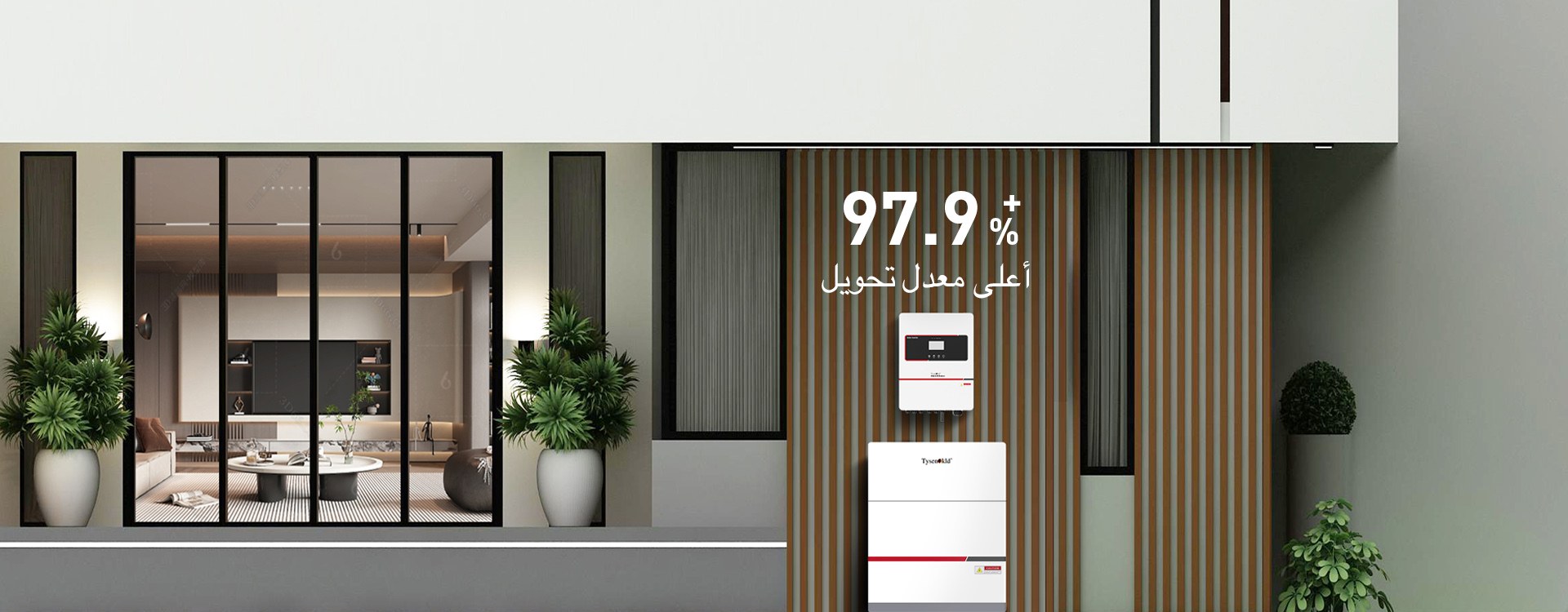

تستفيد كفاءة التحويل الرائدة في الصناعة من تكنولوجيا إلكترونيات الطاقة المتقدمة.
عند إقرانها مع وحدة تحكم المكونات الذكية، يمكن تحقيق توليد الطاقة الأمثل على مستوى المكون.
حماية ثانوية للتيار المتردد والتيار المستم

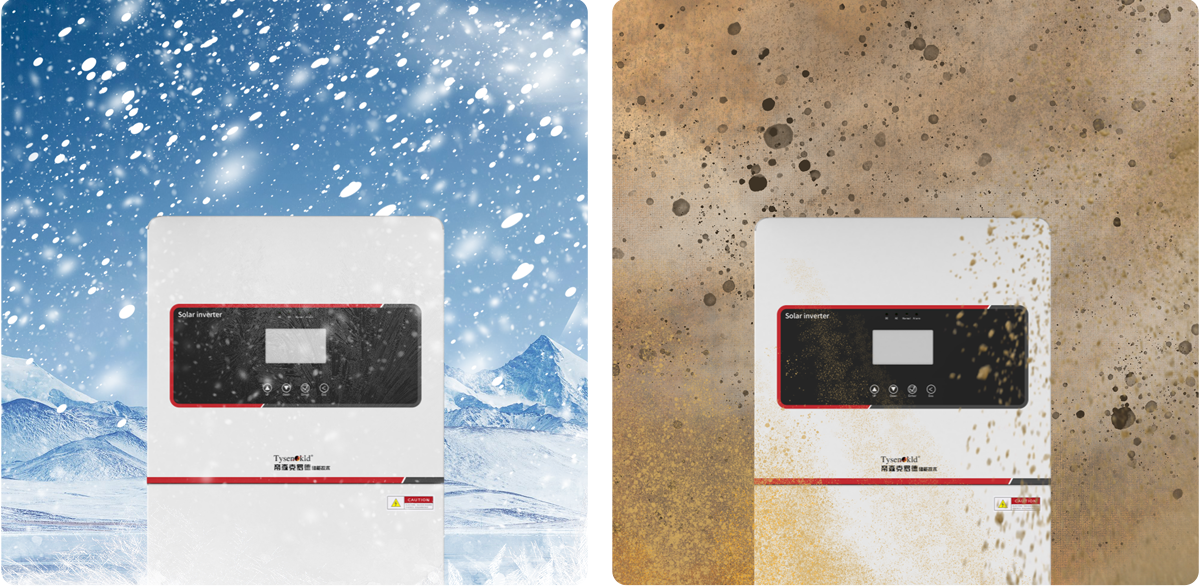

مستوى الحماية IP65(درجة الحرارة المرتفعة، الثلج، العواصف الرملية، المطر).
يدعم الاتصال المتوازي لبطاريات متعددة واستراتيجية الشحن التكيفية BMS لضمان توازن الشحن بين كل بطارية.
| الموديل | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| وظيفة الإيقاف | نعم | ||
| معلمات البطارية | |||
| عدد مدخلات البطارية | 1 | ||
| نوع البطارية | بطارية ليثيوم | ||
| جهد البطارية الاسمي | 51.2V | ||
| نطاق جهد البطارية | 42V-58V | ||
| أقصى جهد | 60V | ||
| قدرة الشحن والتفريغ الاسمية | 5kW | 6kW | 8kW |
| أقصى تيار شحن وتفريغ | 120A | 140A | 190A |
| واجهة الاتصال | RS485/CAN | ||
| المدخلات الكهروضوئية | |||
| عدد مدخلات الطاقة الشمسية | 2 | ||
| الحد الأقصى لطاقة الإدخال | 7500Wp | 9000Wp | 12000Wp |
| الحد الأقصى لجهد الإدخال | 500V | ||
| بدء الجهد | 95V | 120V | |
| نطاق الجهد MPPT | 150-425V | ||
| الفولطية | 360V | ||
| كمية MPPT | 2 | ||
| عدد سلسلة مدخلات MPPT لكل مدخل | 1+1 | 2+1 | |
| معلمات الشبكة | |||
| معلمات الشبكة | 5000W | 6000W | 8000W |
| الحد الأقصى لتيار الإخراج | 22.7A | 27.2A | 34.5A |
| أقصى تيار إدخال الشبكة | 27.2A | 32.6A | 38.3A |
| جهد الشبكة الاسمي | 220V/230V/240V | ||
| نطاق جهد الشبكة | 184-264V | ||
| تردد الشبكة المقدر | 50/60Hz | ||
| نطاق تردد الشبكة | 45Hz-55Hz/55Hz-65Hz | ||
| عامل القوى | 1(0.8متقدم-0.8 متأخر) | ||
| إجمالي معدل التشوه التوافقي الحالي
( القوة المصنفة) |
＜3% | ||
| معلمات خارج الشبكة | |||
| معلمات الشبكة | 5kVA | 6kVA | 8kVA |
| الحد الأقصى لطاقة الإخراج | 5kVA | 6kVA | 8kVA |
| الحد الأقصى لتيار الإخراج | 22.7A | 27.2A | 34.5A |
| تصنيف الجهد الناتج | 220V/230V/240V | ||
| تردد الشبكة المقدر | 50/60Hz | ||
| THDU (@حمولة خطية) | ＜2% | ||
| زمن التحويل | ＜20ms | ||
| كفاءة | |||
| أقصى قدر من الكفاءة | 97% | ||
| أقصى كفاءة شحن وتفريغ البطارية | 96% | ||
| مستوى الحماية | IP65 | ||
| طريقة التفاعل بين الإنسان والآلة | الإضاءة/التطبيق/واي فاي/4G/ر بلوتوث (اختياري) | ||
| الموديل | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| معلمات الخرج الكهربائي المتردد | |||
| معلمات الشبكة | 10000W | 12000W | 14000W |
| الحد الأقصى لطاقة الإخراج | 12000W | 13200W | 15400W |
| قدرة الذروة (غير متصلة بالشبكة) | ضعفان من الطاقة المقدرة، 10S | ضعف القدرة المقدرة1.8خلال 10 ثواني | |
| التيار المقنن للخرج الكهربائي المتردد | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| الحد الأقصى لتيار التيار المتردد | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| تصنيف جهد الشبكة | 3L/N/PE 380V/400V | ||
| كفاءة | |||
| أقصى قدر من الكفاءة | 97.90% | ||
| MPPT كفاءة | 99.90% | ||
| الكفاءة الأوروبية | 96.90% | ||
| المدخلات الكهروضوئية | |||
| الحد الأقصى لطاقة الإدخال | 15000W | 18000W | 20000W |
| الحد الأقصى لجهد الإدخال | 650V(160V-800V) | ||
| كمية MPPT | 2 | ||
| أقصى عدد من سلاسل الإدخال لكل نقطة تعقب (MPPT) | 2+1 | ||
| نطاق الجهد MPPT | 200-700V | ||
| نطاق جهد MPPT كامل التحميل | 250-850V | 290-850V | 350-850V |
| تصنيف جهد الإدخال | 650V | ||
| بدء الجهد | 160V | ||
| الحد الأقصى لتيار الإدخال | 26A/17A | ||
| تيار الدائرة القصيرة | 34A/20A | ||
| معلمات البطارية | |||
| نطاق جهد البطارية | 40-60V | ||
| الحد الأقصى لتيار الشحن | 220A | 250A | 280A |
| الحد الأقصى لتيار التفريغ | 220A | 250A | 280A |
ملاحظة: لعرض المعلمات التفصيلية، يرجى الانتقال إلى صفحة تنزيل البيانات
وظيفة الإيقاف：نعم
معلمات البطارية
عدد مدخلات البطارية
：1
نوع البطارية：بطارية ليثيوم
جهد البطارية الاسمي
：51.2V
نطاق جهد البطارية
：42V-58V
أقصى جهد
：60V
قدرة الشحن والتفريغ الاسمية
：5kW
أقصى تيار شحن وتفريغ
：120A
واجهة الاتصال
：RS485/CAN
المدخلات الكهروضوئية
عدد مدخلات الطاقة الشمسية
：2
الحد الأقصى لطاقة الإدخال
：7500Wp
الحد الأقصى لجهد الإدخال
：500V
بدء الجهد
：95V
نطاق الجهد MPPT：150-425V
الفولطية
：360V
كمية MPPT
：2
عدد سلسلة مدخلات MPPT لكل مدخل
：1+1
معلمات الشبكة
طاقة الخرج المقدرة
：5000W
الحد الأقصى لتيار الإخراج
：：22.7A
أقصى تيار إدخال الشبكة
：27.2A
جهد الشبكة الاسمي
：220V/230V/240V
نطاق جهد الشبكة
：AC184-264V
تردد الشبكة المقدر
：50/60Hz
نطاق تردد الشبكة
：45Hz-55Hz/55Hz-65Hz
عامل القوى
：1(0.8متقدم-0.8 متأخر)
إجمالي معدل التشوه التوافقي الحالي
(
القوة المصنفة)
：＜3%
معلمات خارج الشبكة
طاقة الخرج المقدرة
：5KVA
الحد الأقصى لطاقة الإخراج
：5KVA
الحد الأقصى لتيار الإخراج
：22.7A
تصنيف الجهد الناتج
：AC220V/230V/240V
تردد الشبكة المقدر
：50/60Hz
THDU (@حمولة خطية)
：＜2%
زمن التحويل
：＜20ms
كفاءة
أقصى قدر من الكفاءة
：97%
أقصى كفاءة شحن وتفريغ البطارية
：96%
مستوى الحماية：IP65
طريقة التفاعل بين الإنسان والآلة
：الإضاءة/التطبيق/واي فاي/4G/ر بلوتوث (اختياري)
وظيفة الإيقاف：نعم
معلمات البطارية
عدد مدخلات البطارية
：1
نوع البطارية：بطارية ليثيوم
جهد البطارية الاسمي
：51.2V
نطاق جهد البطارية
：42V-58V
أقصى جهد
：60V
قدرة الشحن والتفريغ الاسمية
：6kW
أقصى تيار شحن وتفريغ
：140A
واجهة الاتصال
：RS485/CAN
المدخلات الكهروضوئية
عدد مدخلات الطاقة الشمسية
：2
الحد الأقصى لطاقة الإدخال
：9000Wp
الحد الأقصى لجهد الإدخال
：500V
بدء الجهد
：95V
نطاق الجهد MPPT：150-425V
الفولطية
：360V
كمية MPPT
：2
عدد سلسلة مدخلات MPPT لكل مدخل
：1+1
معلمات الشبكة
طاقة الخرج المقدرة
：6000W
الحد الأقصى لتيار الإخراج
：27.2A
أقصى تيار إدخال الشبكة
：27.2A
جهد الشبكة الاسمي
：220V/230V/240V
نطاق جهد الشبكة
：AC184-264V
تردد الشبكة المقدر
：50/60Hz
نطاق تردد الشبكة
：45Hz-55Hz/55Hz-65Hz
عامل القوى
：1(0.8متقدم-0.8 متأخر)
إجمالي معدل التشوه التوافقي الحالي
(
القوة المصنفة)
：＜3%
معلمات خارج الشبكة
طاقة الخرج المقدرة
：6KVA
الحد الأقصى لطاقة الإخراج
：6KVA
الحد الأقصى لتيار الإخراج
：27.2A
تصنيف الجهد الناتج
：AC220V/230V/240V
تردد الشبكة المقدر
：50/60Hz
THDU (@حمولة خطية)
：＜2%
زمن التحويل
：＜20ms
كفاءة
أقصى قدر من الكفاءة
：97%
أقصى كفاءة شحن وتفريغ البطارية
：96%
مستوى الحماية：IP65
طريقة التفاعل بين الإنسان والآلة
：الإضاءة/التطبيق/واي فاي/4G/ر بلوتوث (اختياري)
وظيفة الإيقاف：نعم
معلمات البطارية
عدد مدخلات البطارية
：1
نوع البطارية：بطارية ليثيوم
جهد البطارية الاسمي
：51.2V
نطاق جهد البطارية
：42V-58V
أقصى جهد
：60V
قدرة الشحن والتفريغ الاسمية
：8kW
أقصى تيار شحن وتفريغ
：190A
واجهة الاتصال
：RS485/CAN
المدخلات الكهروضوئية
عدد مدخلات الطاقة الشمسية
：2
الحد الأقصى لطاقة الإدخال
：12000Wp
الحد الأقصى لجهد الإدخال
：500V
بدء الجهد
：120V
نطاق الجهد MPPT：150-425V
الفولطية
：360V
كمية MPPT
：2
عدد سلسلة مدخلات MPPT لكل مدخل
：2+1
معلمات الشبكة
طاقة الخرج المقدرة
：8000W
الحد الأقصى لتيار الإخراج
：34.5A
أقصى تيار إدخال الشبكة
：38.3A
جهد الشبكة الاسمي
：220V/230V/240V
نطاق جهد الشبكة
：AC184-264V
تردد الشبكة المقدر
：50/60Hz
نطاق تردد الشبكة
：45Hz-55Hz/55Hz-65Hz
عامل القوى
：1(0.8متقدم-0.8 متأخر)
إجمالي معدل التشوه التوافقي الحالي
(
القوة المصنفة)
：＜3%
معلمات خارج الشبكة
طاقة الخرج المقدرة
：8KVA
الحد الأقصى لطاقة الإخراج
：8KVA
الحد الأقصى لتيار الإخراج
：34.5A
تصنيف الجهد الناتج
：AC220V/230V/240V
تردد الشبكة المقدر
：50/60Hz
THDU (@حمولة خطية)
：＜2%
زمن التحويل
：＜20ms
كفاءة
أقصى قدر من الكفاءة
：97%
أقصى كفاءة شحن وتفريغ البطارية
：96%
مستوى الحماية：IP65
طريقة التفاعل بين الإنسان والآلة
：الإضاءة/التطبيق/واي فاي/4G/ر بلوتوث (اختياري)
معلمات الخرج الكهربائي المتردد
طاقة الخرج المقدرة
：10000W
أقصى قدرة خرج
：12000W
قدرة الذروة (غير متصلة بالشبكة)
： 2 times of the
القوة المصنفة, 10S
التيار المقنن للخرج الكهربائي المتردد
：15.2A/14.5A
الحد الأقصى لتيار التيار المتردد
：22.7A/21.7A
تصنيف جهد الشبكة
：3L/N/PE 380V/400V
كفاءة
أقصى قدر من الكفاءة
：97.90%
كفاءة MPPT
：99.90%
الكفاءة الأوروبية
: 96.90%
المدخلات الكهروضوئية
الحد الأقصى لطاقة الإدخال
：15000W
الحد الأقصى لجهد الإدخال
：650V(160V-800V)
كمية MPPT：2
أقصى عدد من سلاسل الإدخال لكل نقطة تعقب (MPPT)：2+1
نطاق الجهد MPPT：200-700V
نطاق جهد MPPT كامل التحميل
：250-850V
تصنيف جهد الإدخال
：650V
بدء الجهد
：160V
الحد الأقصى لتيار الإدخال
：26A/17A
تيار الدائرة القصيرة
：34A/20A
معلمات البطارية
نطاق جهد البطارية
:40-60V
الحد الأقصى لتيار الشحن
：220A
الحد الأقصى لتيار التفريغ
：220A
معلمات الخرج الكهربائي المتردد
طاقة الخرج المقدرة
：12000W
أقصى قدرة خرج
：13200W
قدرة الذروة (غير متصلة بالشبكة)
： 2 times of the
القوة المصنفة, 10S
التيار المقنن للخرج الكهربائي المتردد
：18.2A/17.4A
الحد الأقصى لتيار التيار المتردد
：27.3A/26.1A
تصنيف جهد الشبكة
：3L/N/PE 380V/400V
كفاءة
أقصى قدر من الكفاءة
：97.90%
كفاءة MPPT
：99.90%
الكفاءة الأوروبية
: 96.90%
المدخلات الكهروضوئية
الحد الأقصى لطاقة الإدخال
：18000W
الحد الأقصى لجهد الإدخال
：650V(160V-800V)
كمية MPPT：2
أقصى عدد من سلاسل الإدخال لكل نقطة تعقب (MPPT)：2+1
نطاق الجهد MPPT：200-700V
نطاق جهد MPPT كامل التحميل
：290-850V
تصنيف جهد الإدخال
：650V
بدء الجهد
：160V
الحد الأقصى لتيار الإدخال
：26A/17A
تيار الدائرة القصيرة
：34A/20A
معلمات البطارية
نطاق جهد البطارية
:40-60V
الحد الأقصى لتيار الشحن
：250A
الحد الأقصى لتيار التفريغ
：250A
معلمات الخرج الكهربائي المتردد
طاقة الخرج المقدرة
：14000W
أقصى قدرة خرج
：15400W
قدرة الذروة (غير متصلة بالشبكة)
： ضعف القدرة المقدرة1.8خلال 10 ثواني
التيار المقنن للخرج الكهربائي المتردد
：21.1A/20.3A
الحد الأقصى لتيار التيار المتردد
：27.6A/26.4A
تصنيف جهد الشبكة
：3L/N/PE 380V/400V
كفاءة
أقصى قدر من الكفاءة
：97.90%
كفاءة MPPT
：99.90%
الكفاءة الأوروبية
: 96.90%
المدخلات الكهروضوئية
الحد الأقصى لطاقة الإدخال
：20000W
الحد الأقصى لجهد الإدخال
：650V(160V-800V)
كمية MPPT：2
أقصى عدد من سلاسل الإدخال لكل نقطة تعقب (MPPT)：2+1
نطاق الجهد MPPT：200-700V
نطاق جهد MPPT كامل التحميل
：350-850V
تصنيف جهد الإدخال
：650V
بدء الجهد
：160V
الحد الأقصى لتيار الإدخال
：26A/17A
تيار الدائرة القصيرة
：34A/20A
معلمات البطارية
نطاق جهد البطارية
:40-60V
الحد الأقصى لتيار الشحن
：280A
الحد الأقصى لتيار التفريغ
：280A
