Energiespeicher-Wechselrichter IP65
(Niederspannungsausführung)für
Privathaushalte derSerie KLD-RS

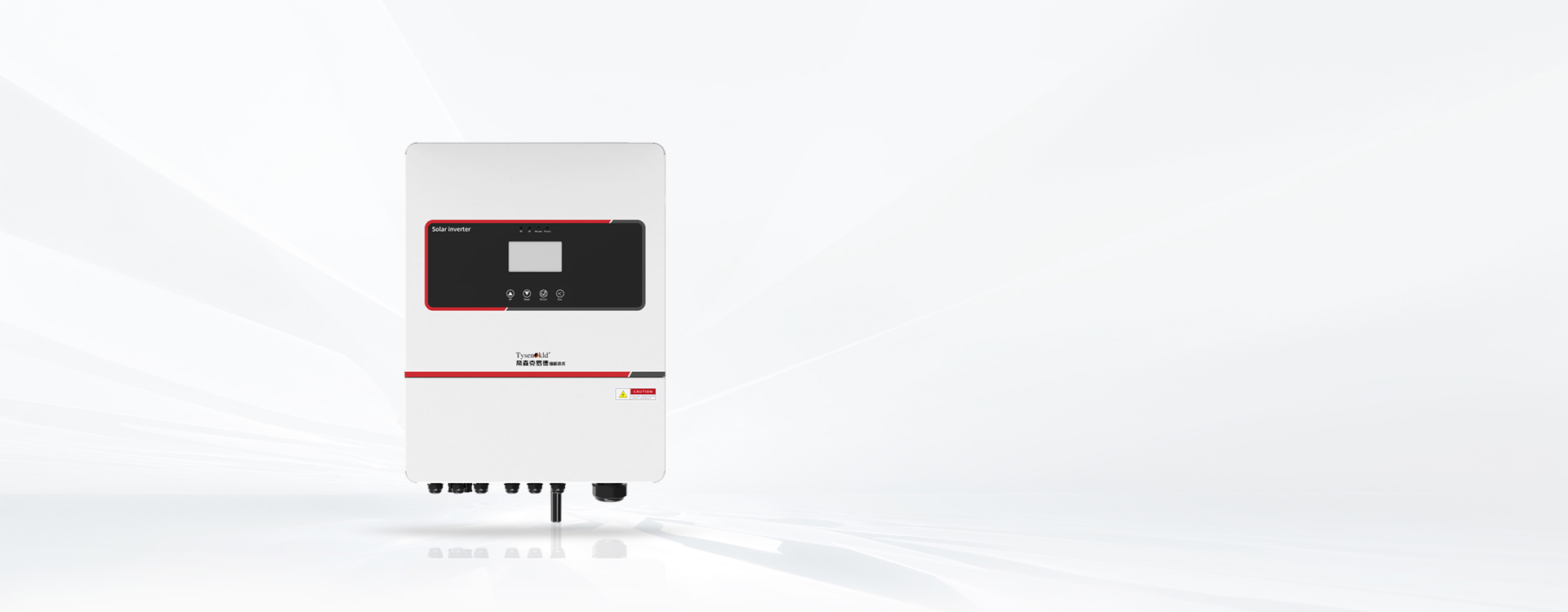

Energiespeicher-Wechselrichter IP65 (Niederspannungsausführung) für Privathaushalte der Serie KLD-RS
Der Leistungsbereich vom einphasigen Energiespeicher-Wechselrichter (Niederspannungsausführung) für Privathaushalte der Serie KLD-RS beträgt 1-8kW und der Leistungsbereich der dreiphasige Ausführung beträgt 8-14kW. Die Beide Ausführunge sind mit Batteriemodulen mit einer Spannung von 20-60V kompatibel, unterstützen eine vollständig unsymmetrische Last, haben die Schutzart IP65 für die Anpassung an eine Vielzahl komplexer Umgebungen und erreichen durch die SPWM-Technologie die Umwandlung von DC in AC. Er liefert Energielösungen für Privathaushalte oder kleine Unternehmen.

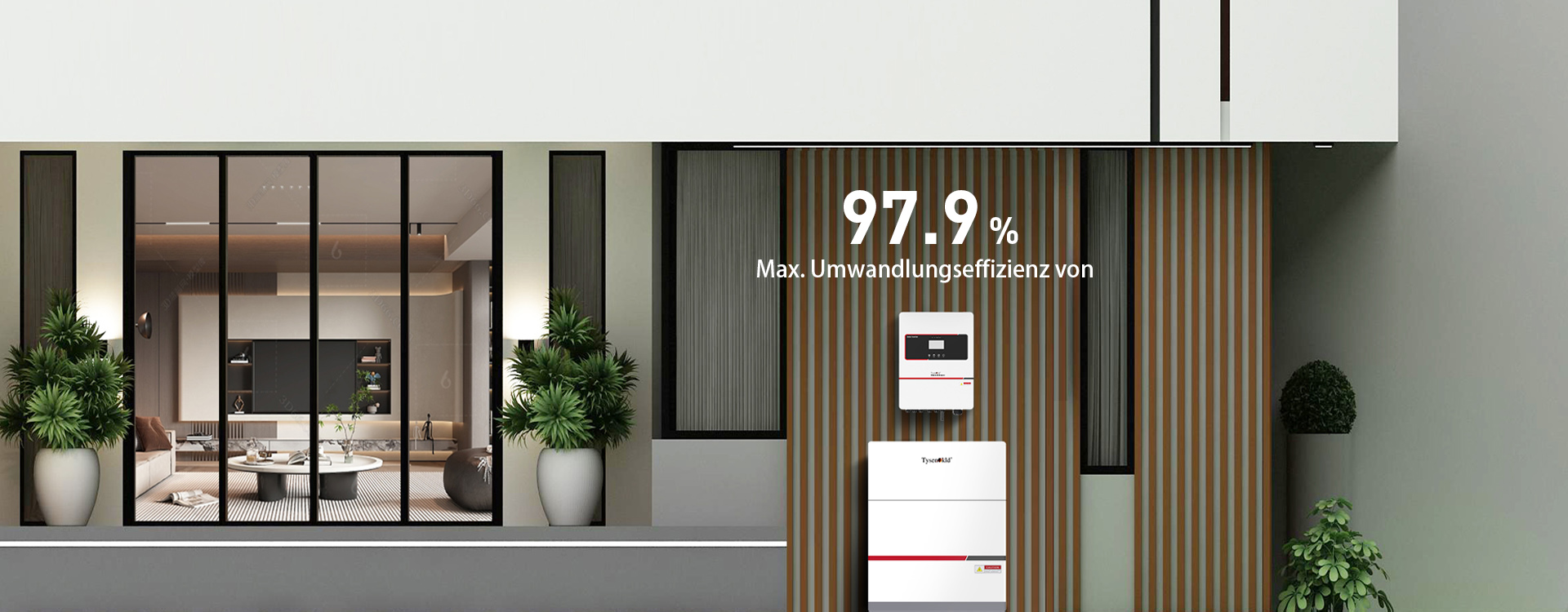

Branchenführende Umwandlungseffizienz dank fortschrittlicher Strom- und Elektrotechnologie.
In Kombination mit intelligenter Modul-Steuerung wird auf der Modul-Ebene optimale Stromerzeugung gewährleistet.
Sekundärer AC/DC-Überspannungsschutz

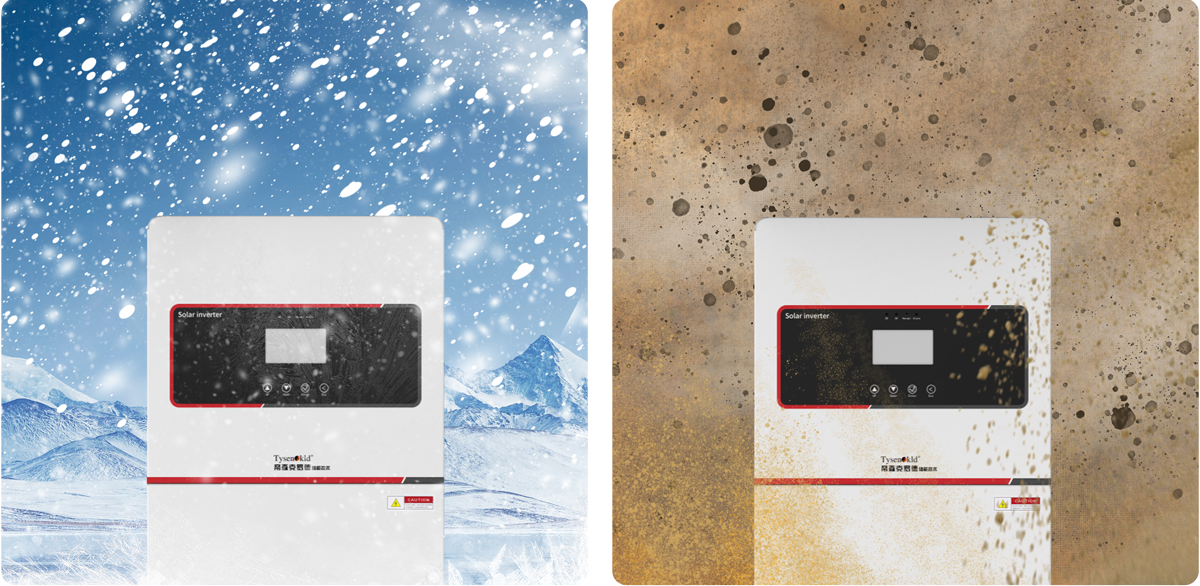

Schutzart IP65 (hohe Temperaturen, Schnee, Sandsturm, Regen)
Unterstützung der Parallelschaltung mehrerer Batterien, ausgesttattet mit einer adaptiven BMS-Ladestrategie, um das Gleichgewicht zwischen der Batterie zu gewährleisten.
| Modell | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| Ausschaltfunktion | Ausgestattet | ||
| Batterieparameter | |||
| Anzahl der Batterieeingänge | 1 | ||
| Batterie-Typ | Li-Ionen-Batterie | ||
| Batterie-Nennspannung | 51.2V | ||
| Batterie-Spannungsbereich | 42V-58V | ||
| Max Spannung | 60V | ||
| Nennleistung beim Laden/Entladen | 5kW | 6kW | 8kW |
| Max. Lade-/Entladestrom | 120A | 140A | 190A |
| Kommunikationsschnittstelle | RS485/CAN | ||
| PV-Eingang | |||
| Anzahl der MPPTs | 2 | ||
| Max. Eingangsleistung | 7500Wp | 9000Wp | 12000Wp |
| Max. Eingangsspannung | 500V | ||
| Startspannung | 95V | 120V | |
| MPPT-Spannungsbereich | 150-425V | ||
| Nennspannung | 360V | ||
| Anzahl der MPPTs | 2 | ||
| Anzahl der eingegangenen Strings pro MPPT-Eingang | 1+1 | 2+1 | |
| Netzgekoppelte Parameter | |||
| Nennausgangsleistung | 5000W | 6000W | 8000W |
| Max. Ausgangsstrom | 22.7A | 27.2A | 34.5A |
| Max. Netz-Eingangsstrom | 27.2A | 32.6A | 38.3A |
| Netzgekoppelte Nennspannung | 220V/230V/240V | ||
| Netzspannungsbereich | 184-264V | ||
| Nennnetzfrequenz | 50/60Hz | ||
| Netzfrequenzbereich | 45Hz-55Hz/55Hz-65Hz | ||
| Leistungsfaktor | 1 (0,8 führend - 0,8 nachlaufend) | ||
| THDi (Nennleistung) | ＜3% | ||
| Netzabgekoppelte Parameter | |||
| Nennausgangsleistung | 5kVA | 6kVA | 8kVA |
| Max. Eingangsleistung | 5kVA | 6kVA | 8kVA |
| Max. Ausgangsstrom | 22.7A | 27.2A | 34.5A |
| Nennausgangsspannung | 220V/230V/240V | ||
| Nennnetzfrequenz | 50/60Hz | ||
| THDU(@lineare Last) | ＜2% | ||
| Umschaltzeit | ＜20ms | ||
| Effizienz | |||
| Max. Effizienz | 97% | ||
| Max. Effizienz beim Laden/Entladen der Batterie | 96% | ||
| Schutzart | IP65 | ||
| Mensch-Computer-Interaktion | LED/APP/WIFI/4G/Bluetooth (optional) | ||
| Modell | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| AC-Ausgangsparameter | |||
| Nennausgangsleistung | 10000W | 12000W | 14000W |
| Max. Eingangsleistung | 12000W | 13200W | 15400W |
| Spitzenleistung (netzabgekoppelt) | 2 times Nennleistung, 10S | 1.8 times Nennleistung, 10s | |
| AC-Ausgangsnennstrom | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| Max. AC-Strom | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| Netznennspannung | 3L/N/PE 380V/400V | ||
| Effizienz | |||
| Max. Effizienz | 97.90% | ||
| MPPT-Effizienz | 99.90% | ||
| Effizienz in Europa | 96.90% | ||
| PV-Eingang | |||
| Max. Eingangsleistung | 15000W | 18000W | 20000W |
| Max. Eingangsspannung | 650V(160V-800V) | ||
| Anzahl der MPPTs | 2 | ||
| Max. Anzahl der eingegangenen Strings pro MPPT-Eingang | 2+1 | ||
| MPPT-Spannungsbereich | 200-700V | ||
| MPPT-Spannungsbereich bei Volllast | 250-850V | 290-850V | 350-850V |
| Nenneingangsspannung | 650V | ||
| Startspannung | 160V | ||
| Max. Eingangsstrom（A） | 26A/17A | ||
| Kurzschlussstrom | 34A/20A | ||
| Batterieparameter | |||
| Batterie-Spannungsbereich | 40-60V | ||
| Max. Ladestrom | 220A | 250A | 280A |
| Max. Entladestrom | 220A | 250A | 280A |
Hinweis: Für die detaillierten Parameter gehen Sie bitte auf die Herunterladen-Seite
Ausschaltfunktion：Ausgestattet
Batterieparameter
Anzahl der Batterieeingänge：1
Batterie-Typ：Li-Ionen-Batterie
Batterie-Nennspannung：51.2V
Batterie-Spannungsbereich：42V-58V
Max Spannung：60V
Nennleistung beim Laden/Entladen：5kW
Max. Lade-/Entladestrom：120A
Kommunikationsschnittstelle：RS485/CAN
PV-Eingang
Anzahl der MPPTs：2
Max. Eingangsleistung：7500Wp
Max. Eingangsspannung：500V
Startspannung：95V
MPPT-Spannungsbereich：150-425V
Nennspannung：360V
Anzahl der MPPTs：2
Anzahl der eingegangenen Strings pro MPPT-Eingang ：1+1
Netzgekoppelte Parameter
Nennausgangsleistung：5000W
Max. Ausgangsstrom：22.7A
Max. Netz-Eingangsstrom：27.2A
Netzgekoppelte Nennspannung：220V/230V/240V
Netzspannungsbereich：184-264V
Nennnetzfrequenz：50/60Hz
Netzfrequenzbereich：45Hz-55Hz/55Hz-65Hz
Leistungsfaktor：1 (0,8 führend - 0,8 nachlaufend)
THDi (Nennleistung)：＜3%
Netzabgekoppelte Parameter
Nennausgangsleistung：5kVA
Max. Eingangsleistung：5kVA
Max. Ausgangsstrom：22.7A
Nennausgangsspannung：220V/230V/240V
Nennnetzfrequenz：50/60Hz
THDU(@lineare Last)：＜2%
Umschaltzeit：＜20ms
Effizienz
Max. Effizienz：97%
Max. Effizienz beim Laden/Entladen der Batterie：96%
Schutzart：IP65
Mensch-Computer-Interaktion：LED/APP/WIFI/4G/Bluetooth (optional)
Ausschaltfunktion：Ausgestattet
Batterieparameter
Anzahl der Batterieeingänge：1
Batterie-Typ：Li-Ionen-Batterie
Batterie-Nennspannung：51.2V
Batterie-Spannungsbereich：42V-58V
Max Spannung：60V
Nennleistung beim Laden/Entladen：6kW
Max. Lade-/Entladestrom：140A
Kommunikationsschnittstelle：RS485/CAN
PV-Eingang
Anzahl der MPPTs：2
Max. Eingangsleistung：9000Wp
Max. Eingangsspannung：500V
Startspannung：95V
MPPT-Spannungsbereich：150-425V
Nennspannung：360V
Anzahl der MPPTs：2
Anzahl der eingegangenen Strings pro MPPT-Eingang ：1+1
Netzgekoppelte Parameter
Nennausgangsleistung：6000W
Max. Ausgangsstrom：27.2A
Max. Netz-Eingangsstrom：27.2A
Netzgekoppelte Nennspannung：220V/230V/240V
Netzspannungsbereich：184-264V
Nennnetzfrequenz：50/60Hz
Netzfrequenzbereich：45Hz-55Hz/55Hz-65Hz
Leistungsfaktor：1 (0,8 führend - 0,8 nachlaufend)
THDi (Nennleistung)：＜3%
Netzabgekoppelte Parameter
Nennausgangsleistung：6kVA
Max. Eingangsleistung：6kVA
Max. Ausgangsstrom：27.2A
Nennausgangsspannung：220V/230V/240V
Nennnetzfrequenz：50/60Hz
THDU(@lineare Last)：＜2%
Umschaltzeit：＜20ms
Effizienz
Max. Effizienz：97%
Max. Effizienz beim Laden/Entladen der Batterie：96%
Schutzart：IP65
Mensch-Computer-Interaktion：LED/APP/WIFI/4G/Bluetooth (optional)
Ausschaltfunktion：Ausgestattet
Batterieparameter
Anzahl der Batterieeingänge：1
Batterie-Typ：Li-Ionen-Batterie
Batterie-Nennspannung：51.2V
Batterie-Spannungsbereich：42V-58V
Max Spannung：60V
Nennleistung beim Laden/Entladen：8kW
Max. Lade-/Entladestrom：190A
Kommunikationsschnittstelle：RS485/CAN
PV-Eingang
Anzahl der MPPTs：2
Max. Eingangsleistung：12000Wp
Max. Eingangsspannung：500V
Startspannung：120V
MPPT-Spannungsbereich：150-425V
Nennspannung：360V
Anzahl der MPPTs：2
Anzahl der eingegangenen Strings pro MPPT-Eingang ：2+1
Netzgekoppelte Parameter
Nennausgangsleistung：8000W
Max. Ausgangsstrom：34.5A
Max. Netz-Eingangsstrom：38.3A
Netzgekoppelte Nennspannung：220V/230V/240V
Netzspannungsbereich：184-264V
Nennnetzfrequenz：50/60Hz
Netzfrequenzbereich：45Hz-55Hz/55Hz-65Hz
Leistungsfaktor：1 (0,8 führend - 0,8 nachlaufend)
THDi (Nennleistung)：＜3%
Netzabgekoppelte Parameter
Nennausgangsleistung：8kVA
Max. Eingangsleistung：8kVA
Max. Ausgangsstrom：34.5A
Nennausgangsspannung：220V/230V/240V
Nennnetzfrequenz：50/60Hz
THDU(@lineare Last)：＜2%
Umschaltzeit：＜20ms
Effizienz
Max. Effizienz：97%
Max. Effizienz beim Laden/Entladen der Batterie：96%
Schutzart：IP65
Mensch-Computer-Interaktion：LED/APP/WIFI/4G/Bluetooth (optional)
AC-Ausgangsparameter
Nennausgangsleistung：10000W
Max. Eingangsleistung：12000W
Spitzenleistung (netzabgekoppelt): 2-fache Nennleistung, 10S
AC-Ausgangsnennstrom：15.2A/14.5A
Max. AC-Strom：22.7A/21.7A
Netznennspannung：3L/N/PE 380V/400V
Effizienz
Max. Effizienz97.90%
MPPT-Effizienz：99.90%
Effizienz in Europa：96.90%
PV-Eingang
Max. Eingangsleistung：15000W
Max. Eingangsspannung：650V(160V-800V)
Anzahl der MPPTs：2
Max. Anzahl der eingegangenen Strings pro MPPT-Eingang：2+1
MPPT-Spannungsbereich：200-700V
MPPT-Spannungsbereich bei Volllast：250-850V
Nenneingangsspannung：650V
Startspannung：160V
Max. Eingangsstrom（A）：26A/17A
Kurzschlussstrom：34A/20A
Batterieparameter
Batterie-Spannungsbereich：40-60V
Max. Ladestrom：220A
Max. Entladestrom：220A
AC-Ausgangsparameter
Nennausgangsleistung：12000W
Max. Eingangsleistung：13200W
Spitzenleistung (netzabgekoppelt): 2-fache Nennleistung, 10S
AC-Ausgangsnennstrom：18.2A/17.4A
Max. AC-Strom：27.3A/26.1A
Netznennspannung：3L/N/PE 380V/400V
Effizienz
Max. Effizienz97.90%
MPPT-Effizienz：99.90%
Effizienz in Europa：96.90%
PV-Eingang
Max. Eingangsleistung：18000W
Max. Eingangsspannung：650V(160V-800V)
Anzahl der MPPTs：2
Max. Anzahl der eingegangenen Strings pro MPPT-Eingang：2+1
MPPT-Spannungsbereich：200-700V
MPPT-Spannungsbereich bei Volllast：290-850V
Nenneingangsspannung：650V
Startspannung：160V
Max. Eingangsstrom（A）：26A/17A
Kurzschlussstrom：34A/20A
Batterieparameter
Batterie-Spannungsbereich：40-60V
Max. Ladestrom：250A
Max. Entladestrom：250A
AC-Ausgangsparameter
Nennausgangsleistung：14000W
Max. Eingangsleistung：15400W
Spitzenleistung (netzabgekoppelt): 1,8-fache Nennleistung, 10S
AC-Ausgangsnennstrom：21.1A/20.3A
Max. AC-Strom：27.6A/26.4A
Netznennspannung：3L/N/PE 380V/400V
Effizienz
Max. Effizienz97.90%
MPPT-Effizienz：99.90%
Effizienz in Europa：96.90%
PV-Eingang
Max. Eingangsleistung：20000W
Max. Eingangsspannung：650V(160V-800V)
Anzahl der MPPTs：2
Max. Anzahl der eingegangenen Strings pro MPPT-Eingang：2+1
MPPT-Spannungsbereich：200-700V
MPPT-Spannungsbereich bei Volllast：350-850V
Nenneingangsspannung：650V
Startspannung：160V
Max. Eingangsstrom（A）：26A/17A
Kurzschlussstrom：34A/20A
Batterieparameter
Batterie-Spannungsbereich：40-60V
Max. Ladestrom：280A
Max. Entladestrom：280A
