Convertisseur de stockage

d'énergie PCS 50-200kW de Ila

série KLD-PES1-M

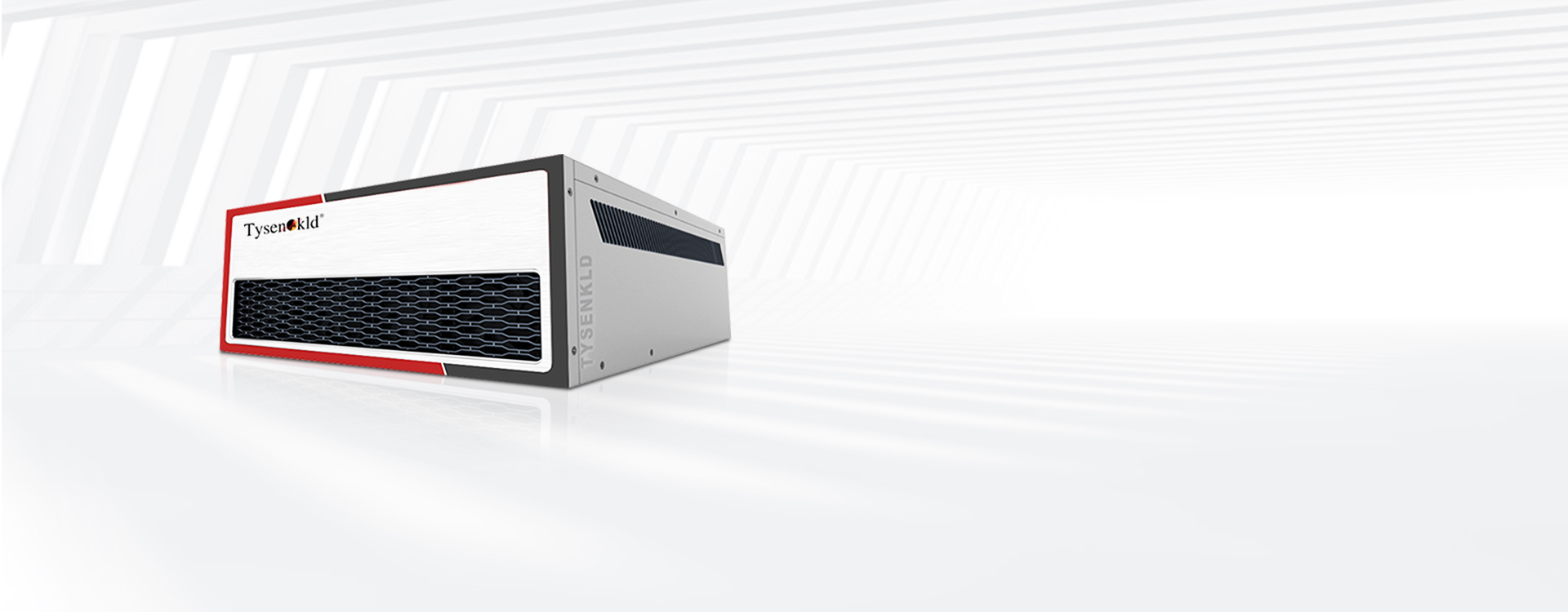

Convertisseur de stockage d'énergie PCS 50-200kW de la série KLD-PES1-M

Intelligence Sécurité Fiabilité

Aperçu des produits

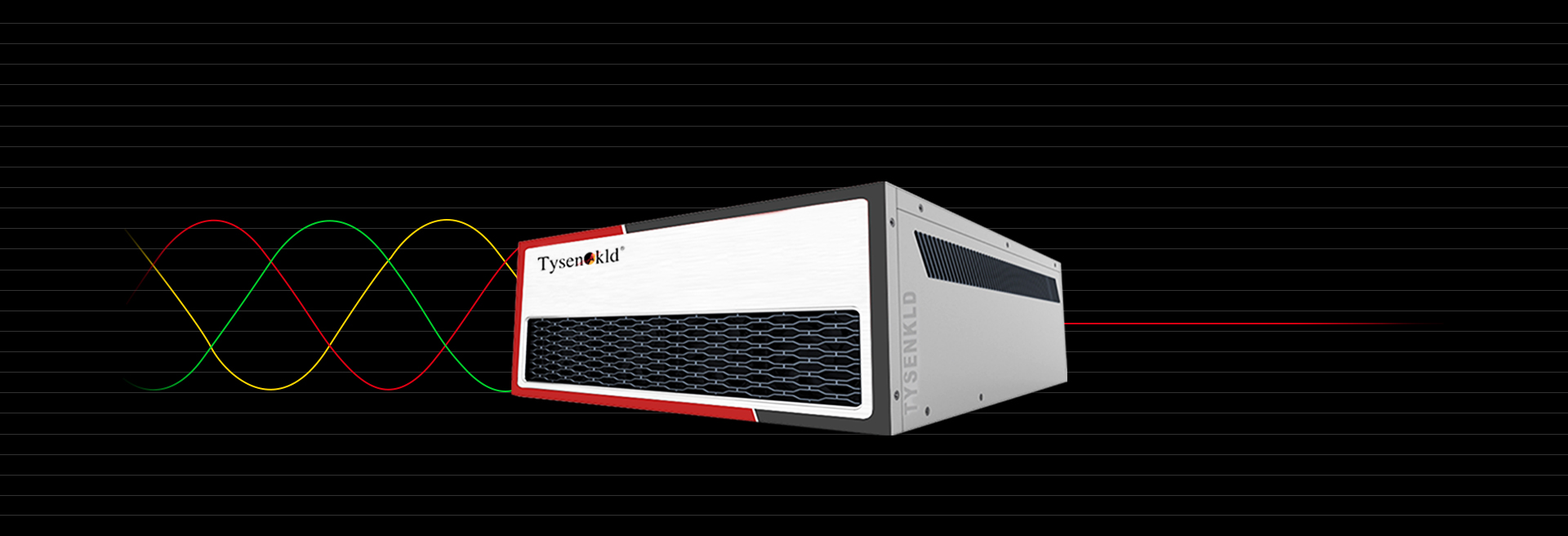

Les convertisseurs de stockage d'énergie de la série KLD-PES1-M ont une plage de puissance de 50 à 200 kW. Ils sont composés de convertisseurs bidirectionnels CC/CA, d'unités de contrôle et d'autres composants. Le contrôleur PCS reçoit les signaux de commande via la communication et contrôle le convertisseur pour charger ou décharger la batterie selon les instructions de puissance, permettant ainsi de réguler la puissance du réseau électrique.

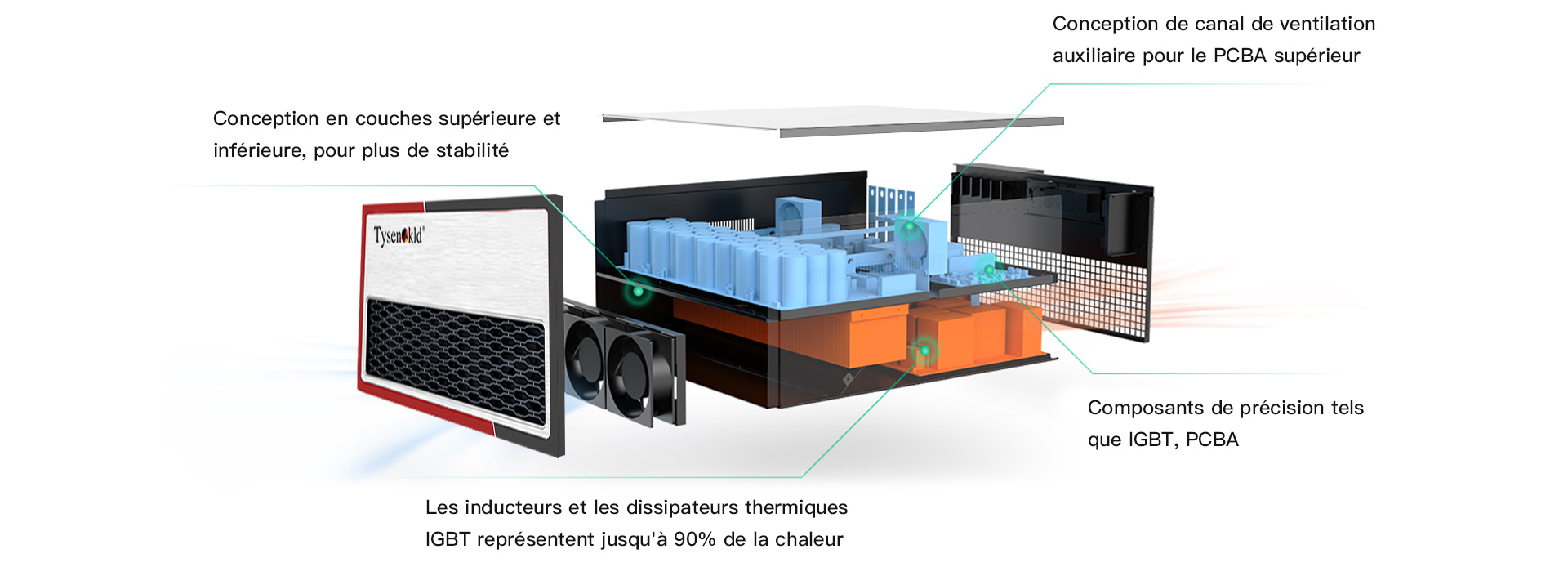

Conception de canal de ventilation indépendante

Efficacité élevé et stabilité

Caractéristiques du produits

Sécurité active

Méthode de détection d'île actives et passives combinées.

Commutation intelligente

Il prend en charge du fonctionnement en réseau et hors réseau, et permet une transition fluide et sans interruption entre les modes connecté et déconnecté du réseau.

Surveillance à distance

Chaque module fonctionne indépendament, la plateforme cloud est surveille en temps réel, avec un taux de disponibilité du système de 99%.

Haute compatibilité

Tension nominale bidirectionnelle identique, fonctionnement sur une large plage de tension, configuration du système photovoltaïque CC 1500 V.

Réponse rapide

Il prend en charge la communication haute vitesse basée sur Ethercat, avec un temps de réponse est rapide, ce qui peut réduire considérablement le temps de réponse de la régulation de fréquence.

Modules en parallèle

Le PCS peut être contrôlé individuellement ou en coordination avec le BMS et l'EMS, contrôle multi-voies du système, protection multiple, plus sûr et plus fiable.

Paramètres techniques

Modèle KLD-PES1-50-33M-400V KLD-PES1-100-33M-400V KLD-PES1-125-33M-400V KLD-PES1-125-34M-400V KLD-PES1-200-33M-690V
Paramètres CA
Puissance nominale 50 kW 100 kW 125 kW 125 kW 200 kW
Capacité de surcharge CA 1, 1 fois en fonctionnement prolongé
Courant CA nominal 72A 144A 180A 180A 167A
Maximum AC current 79A 159A 198A 198A 184A
Tension nominale du réseau CA400V CA690V
Access method to AC Triphasé trois fils Triphasé, quatre fils Triphasé trois fils
Plage de fréquences du réseau 50/60±2.5Hz
Plage de tension du réseau -15% ～ +10%
THDi ≤3%à pleine charge
Facteur de puissance -0.98～ +0.98
Paramètres CC
Plage de tension CC CC 300-500V CC 630V~1000V CC 600V~1000V CC 650V~1000V CC 950V~1500V
Courant CC maximal 189A 174A 215.86A 215.86A 224.5A
Fonction de démarrage progressif CC Équipé de
Précision de la régulation de tension ≤2%
Précision de la régulation de courant ≤5%
Paramètres du système
Efficacité maximale 98.50%
Température ambiante -30℃~60℃(réduction des performances nominales au-dessus de 50 ℃)
Humidité relative admissible ≤95%RH ，sans condensation
Bruit ＜75dB
Mode de refroidissement Refroidissement par air intelligent
Niveau de protection IP21
Altitude 3000 mètres (au-delà de 3000 mètres, réduction des performants nominales nécessaire)
Interface de communication RS485、CAN、Ethernet
Protocole de communication MODBUS TCP/RTU、IEC61850、CAN2.0

Remarque: Pour consulter les paramètres détaillés, veuillez vous rendre sur la page de téléchargement des documents.

Paramètres techniques

  • Paramètres CA

    Puissance nominale：50kW

    Capacité de surcharge CA：1, 1 fois en fonctionnement prolongé

    Courant CA nominal：72A

    Courant attentif maximal：79A

    Tension nominale du réseau：CA400V

    Méthode d'accès CA ：Triphasé trois fils

    Plage de fréquences du réseau：50/60±2.5Hz

    Plage de tension du réseau：-15% ～ +10%

    THDi：≤3%à pleine charge

    Facteur de puissance：-0.98～ +0.98

    Paramètres CC

    Plage de tension CC：CC 300-500V

    Courant CC maximal：189A

    Fonction de démarrage progressif CC：Équipé de

    Précision de la régulation de tension：≤2%

    Précision de la régulation de courant ：≤5%

    Paramètres du système

    Efficacité maximale：98.50%

    Température ambiante：-30℃~60℃(réduction des performances nominales au-dessus de 50 ℃)

    Humidité relative admissible：≤95%RH ，sans condensation

    Bruit：＜75dB

    Mode de refroidissement：Refroidissement par air intelligent

    Niveau de protection：IP21

    Altitude：3000 mètres (au-delà de 3000 mètres, réduction des performants nominales nécessaire)

    Interface de communication：RS485、CAN、Ethernet

    Protocole de communication：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Paramètres CA

    Puissance nominale：100kW

    Capacité de surcharge CA：1, 1 fois en fonctionnement prolongé

    Courant CA nominal：144A

    Courant attentif maximal：159A

    Tension nominale du réseau：CA400V

    Méthode d'accès CA ：Triphasé trois fils

    Plage de fréquences du réseau：50/60±2.5Hz

    Plage de tension du réseau：-15% ～ +10%

    THDi：≤3%à pleine charge

    Facteur de puissance：-0.98～ +0.98

    Paramètres CC

    Plage de tension CC：CC 630V~1000V

    Courant CC maximal：174A

    Fonction de démarrage progressif CC：Équipé de

    Précision de la régulation de tension：≤2%

    Précision de la régulation de courant ：≤5%

    Paramètres du système

    Efficacité maximale：98.50%

    Température ambiante：-30℃~60℃(réduction des performances nominales au-dessus de 50 ℃)

    Humidité relative admissible：≤95%RH ，sans condensation

    Bruit：＜75dB

    Mode de refroidissement：Refroidissement par air intelligent

    Niveau de protection：IP21

    Altitude：3000 mètres (au-delà de 3000 mètres, réduction des performants nominales nécessaire)

    Interface de communication：RS485、CAN、Ethernet

    Protocole de communication：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Paramètres CA

    Puissance nominale：125kW

    Capacité de surcharge CA：1, 1 fois en fonctionnement prolongé

    Courant CA nominal：180A

    Courant attentif maximal：198A

    Tension nominale du réseau：CA400V

    Méthode d'accès CA ：Triphasé trois fils

    Plage de fréquences du réseau：50/60±2.5Hz

    Plage de tension du réseau：-15% ～ +10%

    THDi：≤3%à pleine charge

    Facteur de puissance：-0.98～ +0.98

    Paramètres CC

    Plage de tension CC：CC 600V~1000V

    Courant CC maximal：215.86A

    Fonction de démarrage progressif CC：Équipé de

    Précision de la régulation de tension：≤2%

    Précision de la régulation de courant ：≤5%

    Paramètres du système

    Efficacité maximale：98.50%

    Température ambiante：-30℃~60℃(réduction des performances nominales au-dessus de 50 ℃)

    Humidité relative admissible：≤95%RH ，sans condensation

    Bruit：＜75dB

    Mode de refroidissement：Refroidissement par air intelligent

    Niveau de protection：IP21

    Altitude：3000 mètres (au-delà de 3000 mètres, réduction des performants nominales nécessaire)

    Interface de communication：RS485、CAN、Ethernet

    Protocole de communication：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Paramètres CA

    Puissance nominale：125kW

    Capacité de surcharge CA：1, 1 fois en fonctionnement prolongé

    Courant CA nominal：180A

    Courant attentif maximal：198A

    Tension nominale du réseau：CA400V

    Méthode d'accès CA：Triphasé, quatre fils

    Plage de fréquences du réseau：50/60±2.5Hz

    Plage de tension du réseau：-15% ～ +10%

    THDi：≤3%à pleine charge

    Facteur de puissance：-0.98～ +0.98

    Paramètres CC

    Plage de tension CC：CC 650V~1000V

    Courant CC maximal：215.86A

    Fonction de démarrage progressif CC：Équipé de

    Précision de la régulation de tension：≤2%

    Précision de la régulation de courant ：≤5%

    Paramètres du système

    Efficacité maximale：98.50%

    Température ambiante：-30℃~60℃(réduction des performances nominales au-dessus de 50 ℃)

    Humidité relative admissible：≤95%RH ，sans condensation

    Bruit：＜75dB

    Mode de refroidissement：Refroidissement par air intelligent

    Niveau de protection：IP21

    Altitude：3000 mètres (au-delà de 3000 mètres, réduction des performants nominales nécessaire)

    Interface de communication：RS485、CAN、Ethernet

    Protocole de communication：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Paramètres CA

    Puissance nominale：200kW

    Capacité de surcharge CA：1, 1 fois en fonctionnement prolongé

    Courant CA nominal：167A

    Courant attentif maximal：184A

    Tension nominale du réseau：CA690V

    Méthode d'accès CA ：Triphasé trois fils

    Plage de fréquences du réseau：50/60±2.5Hz

    Plage de tension du réseau：-15% ～ +10%

    THDi：≤3%à pleine charge

    Facteur de puissance：-0.98～ +0.98

    Paramètres CC

    Plage de tension CC：CC 950V~1500V

    Courant CC maximal：224.5A

    Fonction de démarrage progressif CC：Équipé de

    Précision de la régulation de tension：≤2%

    Précision de la régulation de courant ：≤5%

    Paramètres du système

    Efficacité maximale：98.50%

    Température ambiante：-30℃~60℃(réduction des performances nominales au-dessus de 50 ℃)

    Humidité relative admissible：≤95%RH ，sans condensation

    Bruit：＜75dB

    Mode de refroidissement：Refroidissement par air intelligent

    Niveau de protection：IP21

    Altitude：3000 mètres (au-delà de 3000 mètres, réduction des performants nominales nécessaire)

    Interface de communication：RS485、CAN、Ethernet

    Protocole de communication：MODBUS TCP/RTU、IEC61850、CAN2.0
