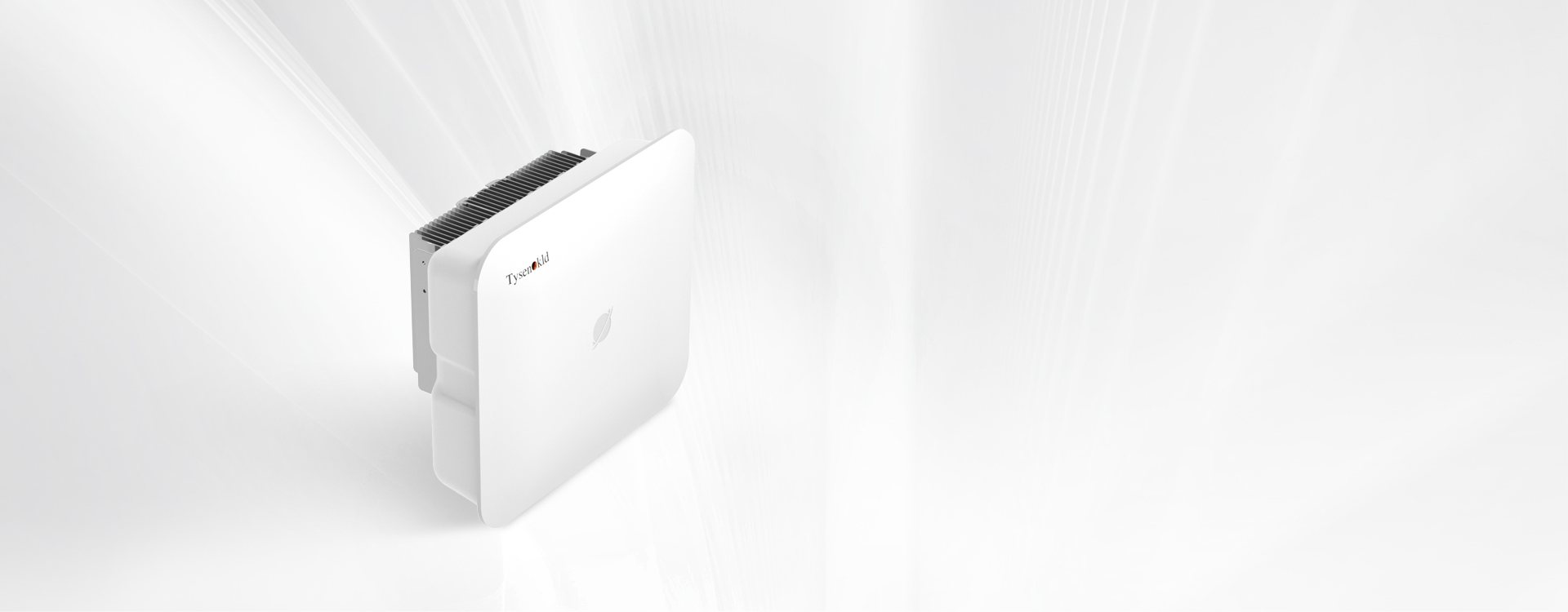

Onduleur photovoltaïque à
chaîne monophasé de la
série KLD-MS（1-10kW）
Efficacité élevée
Stabilité
Fiabilité
Onduleur photovoltaïque à
chaîne monophasé de la
série KLD-MS（1-10kW）

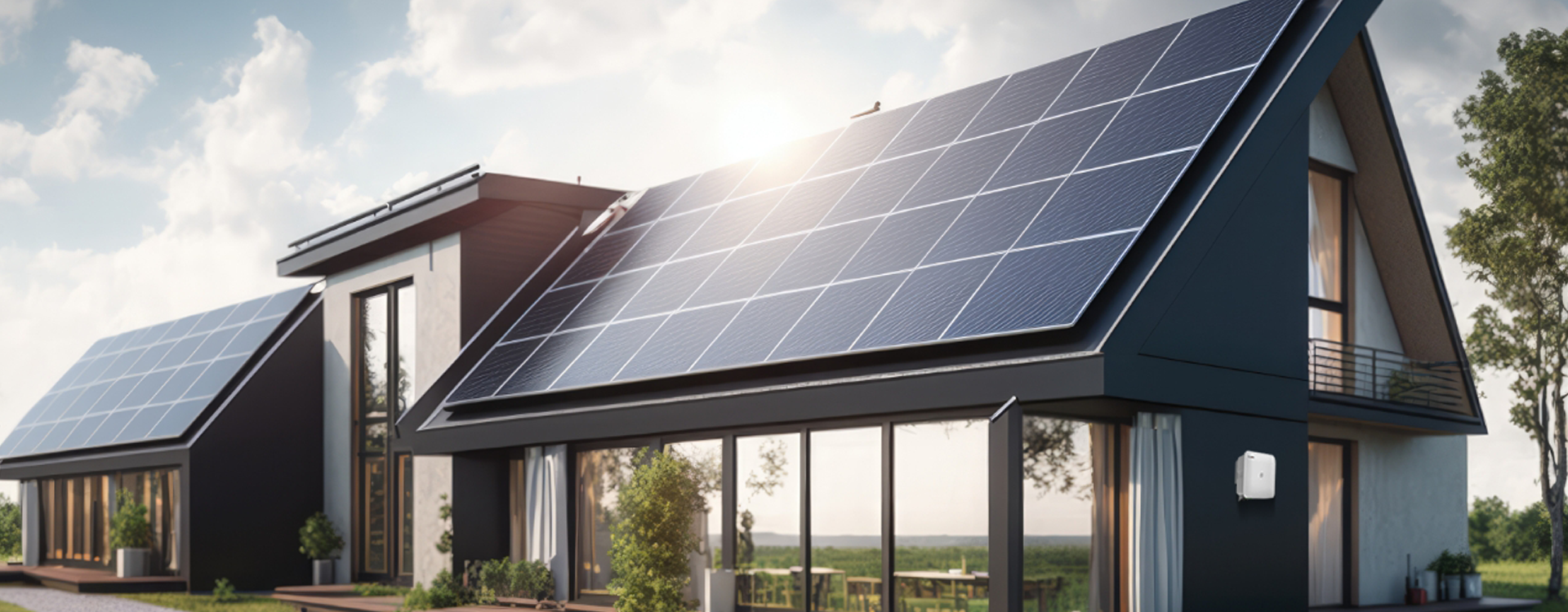

Les onduleurs photovoltaïques en chaîne monophasés de la série KLD-MS sont spécialement conçus pour les particuliers et les familles. Avec une plage de puissance de 1 à 10 kW, et un courant d'entrée maximal par chaîne de 26 A, son niveau de protection IP65 permet de s' adapter à divers environnements complexes. Il est entièrement compatible avec les composants à haute efficacité et les composants bifaciaux. Son design léger facilite l'installation.

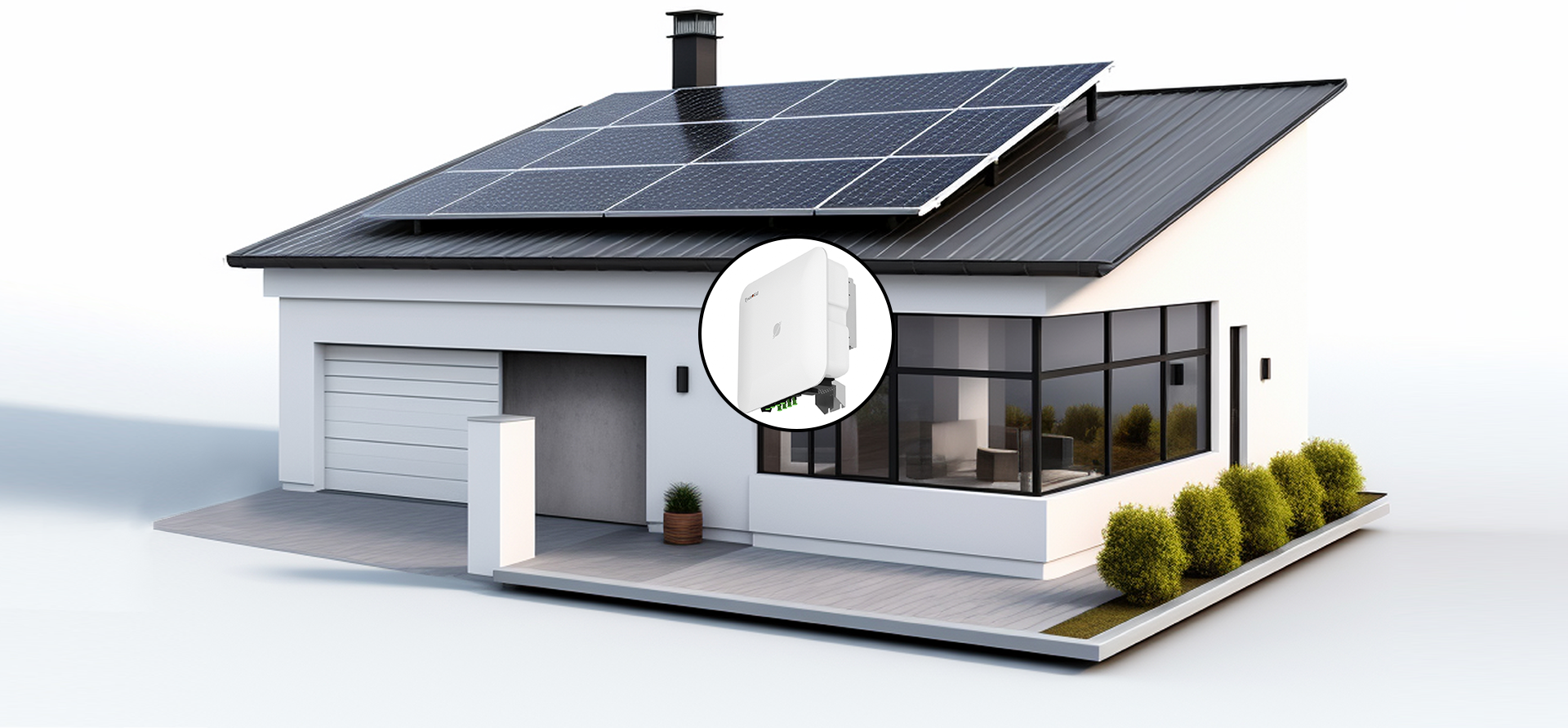

Le niveau de protection IP65 de l'ensemble de l'équipement permet une installation en extérieur
Prise en charge de RS485/WiFi/Ethernet filaire/GPRS.
| Modèle | KLD-MS1kW-1 | KLD-MS3kW-1 | KLD-MS5kW-1 | KLD-MS6kW-1 | KLD-MS8kW-1 | KLD-MS10kW-1 | |
| Niveau de protection | IP65 | ||||||
| Entrée (CC) | |||||||
| Puissance d'entrée maximale ( W ) | 1500 | 4500 | 7000 | 8400 | 11200 | 14000 | |
| Tension d'entrée maximale ( V ) | 500 | 600 | |||||
| Plage de tension MPPT ( V ) | 50-500 | 70-500 | |||||
| Plage de tension à pleine charge MPPT ( V ) | 70-500 | 110-550 | 180-550 | 220-550 | |||
| Tension d'entrée nominale ( V ) | 360 | ||||||
| Tension de démarrage ( V ) | 50 | 70 | |||||
| Courant d'entrée maximal( A ) | 14 | 14+14 | 14+26 | 26+26 | |||
| Courant de court-circuit ( A ) | 18 | 18+18 | 18+35 | 35+35 | |||
| Nombre de bornes MPPT/CC | 1/1 | 2/2 | 2/3 | 2/4 | |||
| Sortie (CA) | |||||||
| Puissance de sortie maximale ( VA ) | 1100 | 3300 | 5500 | 6600 | 8800 | 11000 | |
| Puissance de sortie nominale ( W ) | 1000 | 3000 | 5000 | 6000 | 8000 | 10000 | |
| Courant de sortie maximal( A ) | 6 | 15 | 24 | 28.7 | 38.3 | 50 | |
| Tension nominale ( V ) | L/N/PE, AC220V,AC230V,AC240V | ||||||
| Plage de tension du réseau | 180VAC-276VAC (réglable) | ||||||
Remarque: Pour consulter les paramètres détaillés, veuillez vous rendre sur la page de téléchargement des documents.
Niveau de protection：IP65
Entrée (CC)
Puissance d'entrée maximale ( W )：1500
Tension d'entrée maximale ( V ) ：500
Plage de tension MPPT ( V )：50-500
Plage de tension à pleine charge MPPT ( V )：70-500
Tension d'entrée nominale ( V )：360
Tension de démarrage ( V ) ：50
Courant d'entrée maximal( A ) ：14
Courant de court-circuit ( A )：18
Nombre de bornes MPPT/CC：1/1
Sortie (CA)
Puissance de sortie maximale ( VA )：1100
Puissance de sortie nominale ( W )：1000
Courant de sortie maximal( A )：6
Tension nominale ( V ) ：L/N/PE, AC220V,AC230V,AC240V
Plage de tension du réseau：AC180V-276V (réglable)
Niveau de protection：IP65
Entrée (CC)
Puissance d'entrée maximale ( W )：4500
Tension d'entrée maximale ( V ) ：600
Plage de tension MPPT ( V )：70-500
Plage de tension à pleine charge MPPT ( V )：110-550
Tension d'entrée nominale ( V )：360
Tension de démarrage ( V ) ：70
Courant d'entrée maximal( A ) ：14+14
Courant de court-circuit ( A )：18+18
Nombre de bornes MPPT/CC：2/2
Sortie (CA)
Puissance de sortie maximale ( VA )：3300
Puissance de sortie nominale ( W )：3000
Courant de sortie maximal( A )：15
Tension nominale ( V ) ：L/N/PE, AC220V,AC230V,AC240V
Plage de tension du réseau：AC180V-276V (réglable)
Niveau de protection：IP65
Entrée (CC)
Puissance d'entrée maximale ( W )：7000
Tension d'entrée maximale ( V ) ：600
Plage de tension MPPT ( V )：70-500
Plage de tension à pleine charge MPPT ( V )：180-550
Tension d'entrée nominale ( V )：360
Tension de démarrage ( V ) ：70
Courant d'entrée maximal( A ) ：14+14
Courant de court-circuit ( A )：18+18
Nombre de bornes MPPT/CC：2/2
Sortie (CA)
Puissance de sortie maximale( VA )：5500
Puissance de sortie nominale ( W )：5000
Courant de sortie maximal( A )：24
Tension nominale ( V ) ：L/N/PE, AC220V,AC230V,AC240V
Plage de tension du réseau：AC180V-276V (réglable)
Niveau de protection：IP65
Entrée (CC)
Puissance d'entrée maximale ( W )：8400
Tension d'entrée maximale ( V ) ：600
Plage de tension MPPT ( V )：70-500
Plage de tension à pleine charge MPPT ( V )：220-550
Tension d'entrée nominale ( V )：360
Tension de démarrage ( V ) ：70
Courant d'entrée maximal( A ) ：14+14
Courant de court-circuit ( A )：18+18
Nombre de bornes MPPT/CC：2/2
Sortie (CA)
Puissance de sortie maximale ( VA )：6600
Puissance de sortie nominale ( W )：6300
Courant de sortie maximal( A )：28.7
Tension nominale ( V ) ：L/N/PE, AC220V,AC230V,AC240V
Plage de tension du réseau：AC180V-276V (réglable)
Niveau de protection：IP65
Entrée (CC)
Puissance d'entrée maximale ( W )：11200
Tension d'entrée maximale ( V ) ：600
Plage de tension MPPT ( V )：70-500
Plage de tension à pleine charge MPPT ( V )：220-550
Tension d'entrée nominale ( V )：360
Tension de démarrage ( V ) ：70
Courant d'entrée maximal( A ) ：14+26
Courant de court-circuit ( A )：18+35
Nombre de bornes MPPT/CC：2/3
Sortie (CA)
Puissance de sortie maximale ( VA )：8800
Puissance de sortie nominale ( W )：8000
Courant de sortie maximal( A )：38.3
Tension nominale ( V ) ：L/N/PE, AC220V,AC230V,AC240V
Plage de tension du réseau：AC180V-276V (réglable)
Niveau de protection：IP65
Entrée (CC)
Puissance d'entrée maximale ( W )：14000
Tension d'entrée maximale ( V ) ：600
Plage de tension MPPT ( V )：70-500
Plage de tension à pleine charge MPPT ( V )：220-550
Tension d'entrée nominale ( V )：360
Tension de démarrage ( V ) ：70
Courant d'entrée maximal( A ) ：26+26
Courant de court-circuit ( A )：35+35
Nombre de bornes MPPT/CC：2/4
Sortie (CA)
Puissance de sortie maximale ( VA )：11000
Puissance de sortie nominale ( W )：10000
Courant de sortie maximal( A )：50
Tension nominale ( V ) ：L/N/PE, AC220V,AC230V,AC240V
Plage de tension du réseau：AC180V-276V (réglable)
