Onduleur photovoltaïque à

chaîne triphasé de la

série KLD-MS（10-110kW）

Efficacité élevée Stabilité Fiabilité

Aperçu des produits

Les onduleurs photovoltaïques en chaîne triphasés de la série KLD-MS sont adaptés aux projets photovoltaïques résidentiels ainsi qu'aux petits projets photovoltaïques industriels et commerciaux. Avec une plage de puissance de 10 à 110 kW, son courant d'entrée maximal par chaîne atteint 40 A, correspondant parfaitement aux composants haute puissance; il offre des caractéristiques de configuration élevée, d'une efficacité élevée et d'une large plage de tension MPPT. Le produit se distingue par sa petite taille, son poid léger et sa facilité d'installation et de maintenance.

Caractéristiques du produits

Portabilité et légèreté
Double garantie sans souci
Stabilité et fiabilité
Protection élevée
Communication flexible
Régulation triphasée

Haute efficacité de production d'électricité

Efficacité de conversion élevée

La structure topologique efficace garantit une haute efficacité de conversion dans diverses conditions d'irradiation.

Algorithme de contrôle Intelligence de suivi des supports

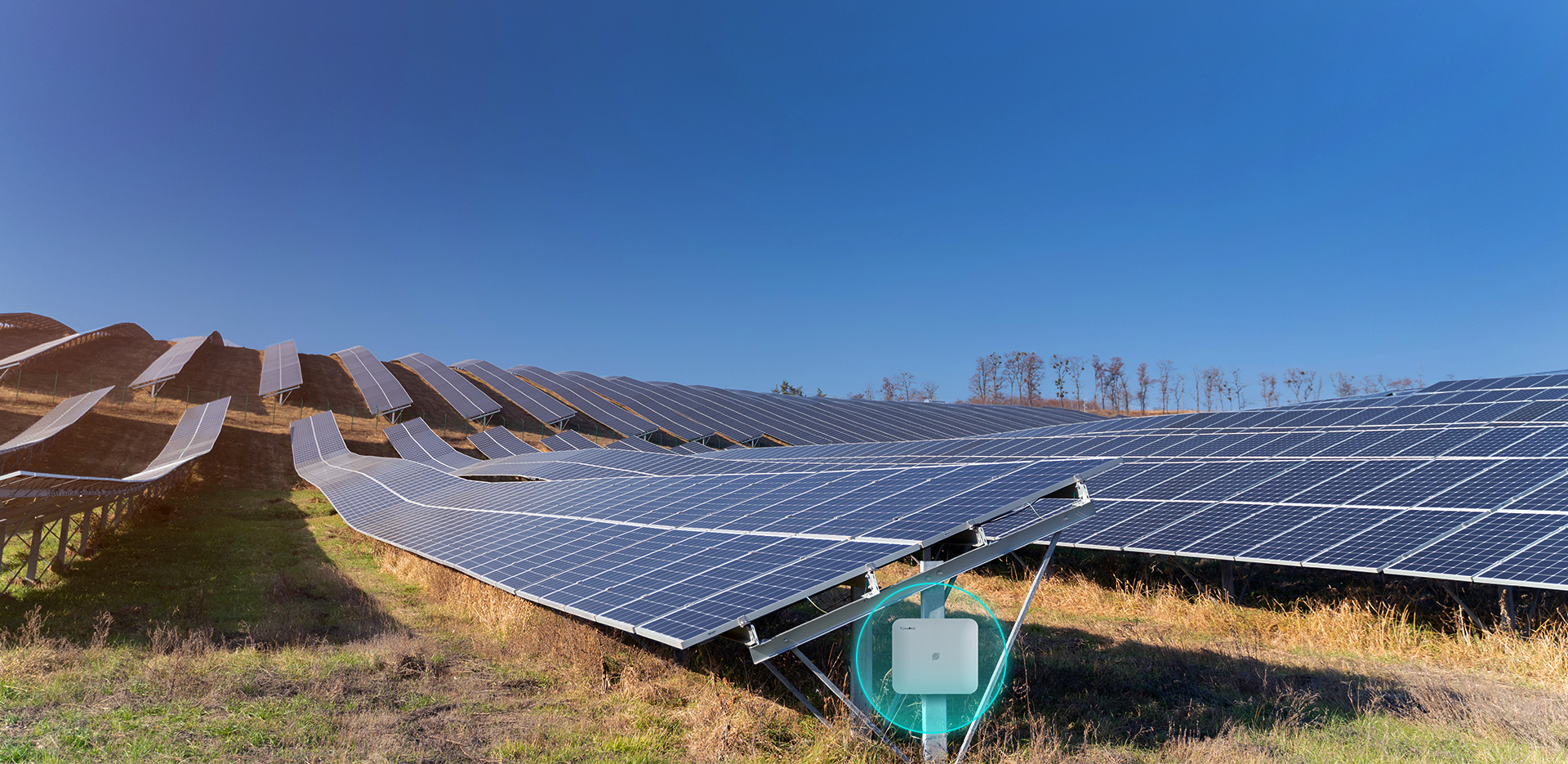

Options de suivi sur un axe, deux axes ou axe incliné pour faire face à des terrains complexes et à divers scénarios météorologiques, réalisant l'angle de suivi optimal et améliorant l'efficacité de production d'électricité.

Sécurité et fiabilité

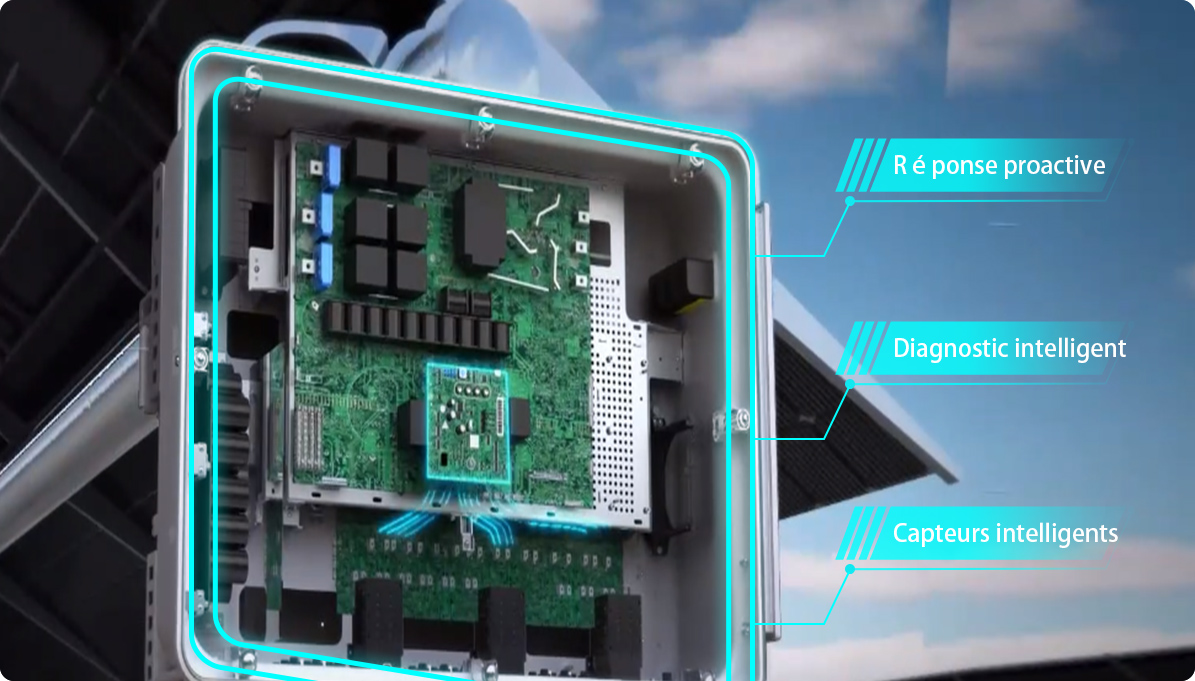

Double protection de sécurité côté CC avec conjonction Intelligence des chaînes

Identification proactive des anomalies CC dans tous les scénarios, haute précision, réponse rapide en milliseconde, garantissant la sécurité côté CC du système.

Compatible avec le réseau électrique

  • Adaptation aux
    réseaux très faibles
  • SCR=1.1/THDi＜1%

Fonctionnement à pleine puissance+meilleure qualité de l'énergie

  • Haute tension CA
  • SCCR=0.7/SCR=1.1

Compensation en série+Réseau faible Adaptation au réseau complexe

  • Haute tension CC
    conforme à la norme
  • GB 37408

ans reduction de puissance active en cas de haute pénétration

Paramètres techniques

Modèle KLD-MS10kW-3 KLD-MS20kW-3 KLD-MS30kW-3 KLD-MS50kW-3 KLD-MS60kW-3 KLD-MS80kW-3 KLD-MS100kW-3 KLD-MS110kW-3
Niveau de protection IP65
Entrée (CC)
Puissance d'entrée maximale (W) 15000 30000 45000 75000 90000 120000 150000 165000
Tension d'entrée maximale (V) 1100
Plage de tension MPPT (V) 150-1000 200-1000
Plage de tension à pleine charge MPPT (V) 500-850
Tension d'entrée nominale ( V ) 620
Tension de démarrage ( V ) 150 200
Courant d'entrée maximal (A) 15*2 32*2 38*2 40*3 38*4 38*6
Courant de court-circuit ( A ) 25*2 48*2 48*2 48*3 48*4 48*6
Nombre de bornes MPPT/CC 2/2 2/4 2/5 3/7 4/8 6/12
Sortie (CA)
Puissance de sortie maximale (VA) 11000 22000 33000 55000 66000 88000 110000 110000
Puissance de sortie nominale ( W ) 10000 20000 30000 50000 60000 80000 100000 110000
Courant de sortie maximal(A) 17 32 48 80 96 127 158 158
Tension nominale ( V ) 3P+N+PE/3P+PE AC230/400
Plage de tension du réseau AC260V-519V (réglable)
Efficacité
Efficacité maximale 98.70% 98.75% 98.50% 98.80% 99.00%
Efficacité en Chine 98.23% 98.35% 98.10% 98.45% 98.50% 98.30% 98.40%

Remarque: Pour consulter les paramètres détaillés, veuillez vous rendre sur la page de téléchargement des documents.

Paramètres techniques

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：15000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：150-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：150

    Courant d'entrée maximal (A)：15*2

    Courant de court-circuit ( A )：25*2

    Nombre de bornes MPPT/CC：2/2

    Sortie (CA)

    Puissance d'entrée maximale (VA)：11000

    Puissance de sortie nominale ( W )：10000

    Courant de sortie maximal(A)：17

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：98.70%

    Efficacité en Chine：98.23%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：30000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：150-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：150

    Courant d'entrée maximal (A)：32*2

    Courant de court-circuit ( A )：48*2

    Nombre de bornes MPPT/CC：2/4

    Sortie (CA)

    Puissance d'entrée maximale (VA)：22000

    Puissance de sortie nominale ( W )：20000

    Courant de sortie maximal(A)：32

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：98.75%

    Efficacité en Chine：98.35%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：45000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：200-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：200

    Courant d'entrée maximal (A)：38*2

    Courant de court-circuit ( A )：48*2

    Nombre de bornes MPPT/CC：2/5

    Sortie (CA)

    Puissance d'entrée maximale (VA)：33000

    Puissance de sortie nominale ( W )：30000

    Courant de sortie maximal(A)：48

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：98.50%

    Efficacité en Chine：98.10%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：75000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：200-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：200

    Courant d'entrée maximal (A)：40*3

    Courant de court-circuit ( A )：48*3

    Nombre de bornes MPPT/CC：3/7

    Sortie (CA)

    Puissance d'entrée maximale (VA)：55000

    Puissance de sortie nominale ( W )：50000

    Courant de sortie maximal(A)：80

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：98.80%

    Efficacité en Chine：98.45%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：90000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：200-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：200

    Courant d'entrée maximal (A)：38*4

    Courant de court-circuit ( A )：48*4

    Nombre de bornes MPPT/CC：4/8

    Sortie (CA)

    Puissance d'entrée maximale (VA)：66000

    Puissance de sortie nominale ( W )：60000

    Courant de sortie maximal(A)：96

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：99.00%

    Efficacité en Chine：98.50%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：120000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：200-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：200

    Courant d'entrée maximal (A)：38*6

    Courant de court-circuit ( A )：48*6

    Nombre de bornes MPPT/CC：6/12

    Sortie (CA)

    Puissance d'entrée maximale (VA)：88000

    Puissance de sortie nominale ( W )：80000

    Courant de sortie maximal(A)：127

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：99.00%

    Efficacité en Chine：98.30%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：150000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：200-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：200

    Courant d'entrée maximal (A)：38*6

    Courant de court-circuit ( A )：48*6

    Nombre de bornes MPPT/CC：6/12

    Sortie (CA)

    Puissance d'entrée maximale (VA)：110000

    Puissance de sortie nominale ( W )：100000

    Courant de sortie maximal(A)：158

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：99.00%

    Efficacité en Chine：98.40%

  • Niveau de protection：IP65

    Entrée (CC)

    Puissance d'entrée maximale (W)：165000

    Tension d'entrée maximale (V)：1100

    Plage de tension MPPT (V)：200-1000

    Plage de tension à pleine charge MPPT (V)：500-850

    Tension d'entrée nominale ( V )：620

    Tension de démarrage ( V ) ：200

    Courant d'entrée maximal (A)：38*6

    Courant de court-circuit ( A )：48*6

    Nombre de bornes MPPT/CC：6/12

    Sortie (CA)

    Puissance d'entrée maximale (VA)：110000

    Puissance de sortie nominale ( W )：110000

    Courant de sortie maximal(A)：158

    Tension nominale ( V )：3P+N+PE/3P+PE AC230/400

    Plage de tension du réseau：AC260V-519V (réglable)

    Efficacité

    Efficacité maximale：99.00%

    Efficacité en Chine：98.40%
