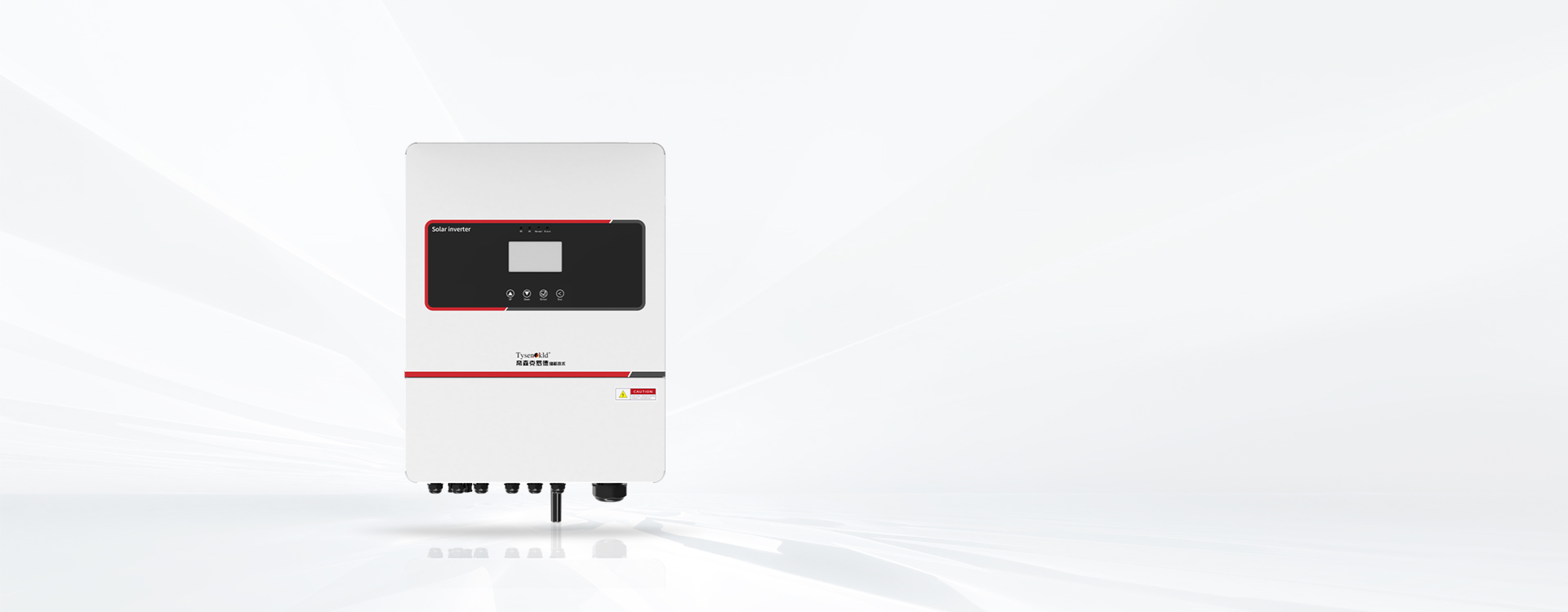

Onduleur de stockage
d'énergie domestique
IP65 version basse tension de la
série KLD-RS
Intelligence
Stabilité
Fiabilité
Monophasé/triphasé
Onduleur de stockage
d'énergie domestique
IP65 version basse tension de la
série KLD-RS
Les onduleurs de stockage d'énergie domestique (basse tension) de la série KLD-RS offrent une, plage de puissance monophasée de 1 à 8 kW et une plage de puissance triphasée de 8 à 14 kW. Ils sont compatibles avec des modules de batterie de 20 à 60 V, supportent une charge totalement déséquilibrée et ont un niveau de protection IP65 pour s' adapter à divers environnements complexes, grâce à la technologie SPWM, ils convertissent le courant continu en courant alternatif, fournissant des des solutions énergétiques pour les foyers ou les petites entreprises.
Efficacité de conversion de pointe dans les secteurs d'activité, grâce à une technologie avancée d'électronique de puissance.
Avec un contrôleur de module intelligent, réalisation de la production d'énergie optimale au niveau des modules.
Protection de surtension CA/CC de niveau 2.

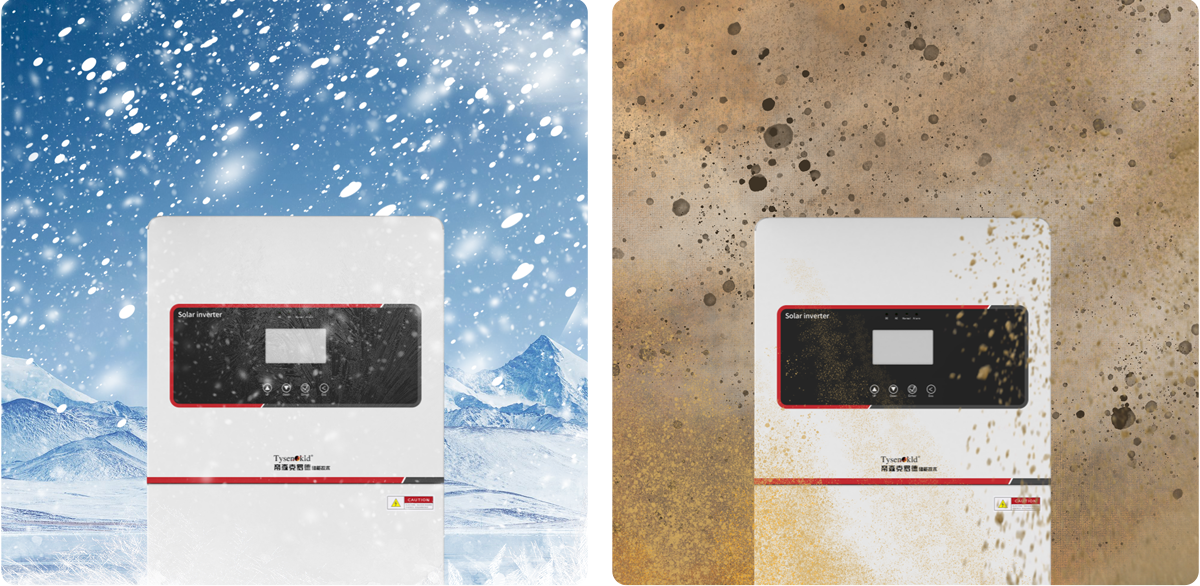

Niveau de protection IP65(température élevée, neige, tempête de sable, pluie).
Prise en charge de la mise en parallèle de plusieurs batteries, stratégie de charge adaptative BMS. garantissant l'équilibre de charge entre chaque batterie.
| Modèle | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| Fonction d'arrêt | Oui | ||
| Paramètres de la batterie | |||
| Nombre d'entrée de batterie | 1 | ||
| Type de batterie | Batterie au lithium | ||
| Tension nominale de la batterie | 51.2V | ||
| Plage de tension de la batterie | 42V-58V | ||
| Tension maximale | 60V | ||
| Puissance nominale de charge et de décharge | 5kW | 6kW | 8kW |
| Courant de charge et de décharge maximal | 120A | 140A | 190A |
| Interface de communication | RS485/CAN | ||
| Entrée photovoltaïque | |||
| Nombre d'entrée photovoltaïque | 2 | ||
| Puissance d'entrée maximale | 7500Wp | 9000Wp | 12000Wp |
| Tension d'entrée maximale | 500V | ||
| Tension de démarrage | 95V | 120V | |
| Plage de tension MPPT | 150-425V | ||
| Tension nominale | 360V | ||
| Quantité de MPPT | 2 | ||
| Nombre de chaînes d'entrée MPPT par entrée | 1+1 | 2+1 | |
| Paramètres de raccordement au réseau | |||
| Puissance de sortie nominale | 5000W | 6000W | 8000W |
| Courant de sortie maximal | 22.7A | 27.2A | 34.5A |
| Courant d'entrée du réseau maximal | 27.2A | 32.6A | 38.3A |
| Tension nominale de raccordement au réseau | 220V/230V/240V | ||
| Plage de tension du réseau | CA184-264V | ||
| Fréquence nominale du réseau | 50/60Hz | ||
| Plage de fréquences du réseau | 45Hz-55Hz/55Hz-65Hz | ||
| Facteur de puissance | 1(0, 8 avance-0, 8 retard) | ||
| THDi (Puissance nominale) | ＜3% | ||
| Paramètres hors réseau | |||
| Puissance de sortie nominale | 5kVA | 6kVA | 8kVA |
| Puissance de sortie maximale | 5kVA | 6kVA | 8kVA |
| Courant de sortie maximal | 22.7A | 27.2A | 34.5A |
| Puissance de sortie nominale | 220V/230V/240V | ||
| Fréquence nominale du réseau | 50/60Hz | ||
| THDU (@charge linéaire) | ＜2% | ||
| Temps de commutation | ＜20ms | ||
| Efficacité | |||
| Efficacité maximale | 97% | ||
| Efficacité de charge et de décharge de la batterie maximale | 96% | ||
| Niveau de protection | IP65 | ||
| Mode d'interaction homme-machine | LED/APP/WIFI/4G/Bluetooth (en option) | ||
| Modèle | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| Paramètres de sortie CA | |||
| Puissance de sortie nominale | 10000W | 12000W | 14000W |
| Puissance de sortie maximale | 12000W | 13200W | 15400W |
| Puissance de pointe (hors réseau) | 2 fois la puissance nominale, 10S | 1.8 fois la puissance nominale, 10S | |
| Courant nominal de sortie CA | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| Courant attentif maximal | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| Tension nominale du réseau | 3L/N/PE 380V/400V | ||
| Efficacité | |||
| Efficacité maximale | 97.90% | ||
| MPPT Efficacité | 99.90% | ||
| Efficacité européenne | 96.90% | ||
| Entrée photovoltaïque | |||
| Puissance d'entrée maximale | 15000W | 18000W | 20000W |
| Tension d'entrée maximale | 650V(160V-800V) | ||
| Quantité de MPPT | 2 | ||
| Nombre maximal de chaînes d'entrée MPPT opar chaîne | 2+1 | ||
| Plage de tension MPPT | 200-700V | ||
| Plage de tension MPPT à pleine charge | 250-850V | 290-850V | 350-850V |
| Tension d'entrée nominale | 650V | ||
| Tension de démarrage | 160V | ||
| Courant d'entrée maximal | 26A/17A | ||
| Courant de court-circuit | 34A/20A | ||
| Paramètres de la batterie | |||
| Plage de tension de la batterie | 40-60V | ||
| Courant de charge maximal | 220A | 250A | 280A |
| Courant de décharge maximal | 220A | 250A | 280A |
Remarque: Pour consulter les paramètres détaillés, veuillez vous rendre sur la page de téléchargement des documents.
Fonction d'arrêt：Oui
Paramètres de la batterie
Nombre d'entrée de batterie：1
Type de batterie：Batterie au lithium
Tension nominale de la batterie：51.2V
Plage de tension de la batterie：42V-58V
Tension maximale：60V
Puissance nominale de charge et de décharge：5kW
Courant de charge et de décharge maximal：120A
Interface de communication：RS485/CAN
Entrée photovoltaïque
Nombre d'entrée photovoltaïque：2
Puissance d'entrée maximale：7500Wp
Tension d'entrée maximale：500V
Tension de démarrage：95V
Plage de tension MPPT：150-425V
Tension nominale：360V
Quantité de MPPT：2
Nombre de chaînes d'entrée MPPT par entrée ：1+1
Paramètres de raccordement au réseau
Puissance de sortie nominale：5000W
Courant de sortie maximal：22.7A
Courant d'entrée du réseau maximal：27.2A
Tension nominale de raccordement au réseau：220V/230V/240V
Plage de tension du réseau：CA184-264V
Fréquence nominale du réseau：50/60Hz
Plage de fréquences du réseau：45Hz-55Hz/55Hz-65Hz
Facteur de puissance：1(0, 8 avance-0, 8 retard)
THDi (Puissance nominale)：＜3%
Paramètres hors réseau
Puissance de sortie nominale：5kVA
Puissance de sortie maximale：5kVA
Courant de sortie maximal：22.7A
Tension de sortie nominale：CA220V/230V/240V
Fréquence nominale du réseau：50/60Hz
THDU (@charge linéaire)：＜2%
Temps de commutation：＜20ms
Efficacité
Efficacité maximale：97%
Efficacité de charge et de décharge de la batterie maximale：96%
Niveau de protection：IP65
Mode d'interaction homme-machine：LED/APP/WIFI/4G/Bluetooth (en option)
Fonction d'arrêt：Oui
Paramètres de la batterie
Nombre d'entrée de batterie：1
Type de batterie：Batterie au lithium
Tension nominale de la batterie：51.2V
Plage de tension de la batterie：42V-58V
Tension maximale：60V
Puissance nominale de charge et de décharge：6kW
Courant de charge et de décharge maximal：140A
Interface de communication：RS485/CAN
Entrée photovoltaïque
Nombre d'entrée photovoltaïque：2
Puissance d'entrée maximale：9000Wp
Tension d'entrée maximale：500V
Tension de démarrage：95V
Plage de tension MPPT：150-425V
Tension nominale：360V
Quantité de MPPT：2
Nombre de chaînes d'entrée MPPT par entrée ：1+1
Paramètres de raccordement au réseau
Puissance de sortie nominale：6000W
Courant de sortie maximal：27.2A
Courant d'entrée du réseau maximal：27.2A
Tension nominale de raccordement au réseau：220V/230V/240V
Plage de tension du réseau：CA184-264V
Fréquence nominale du réseau：50/60Hz
Plage de fréquences du réseau：45Hz-55Hz/55Hz-65Hz
Facteur de puissance：1(0, 8 avance-0, 8 retard)
THDi (Puissance nominale)：＜3%
Paramètres hors réseau
Puissance de sortie nominale：6kVA
Puissance de sortie maximale：6kVA
Courant de sortie maximal：27.2A
Tension de sortie nominale：CA220V/230V/240V
Fréquence nominale du réseau：50/60Hz
THDU (@charge linéaire)：＜2%
Temps de commutation：＜20ms
Efficacité
Efficacité maximale：97%
Efficacité de charge et de décharge de la batterie maximale：96%
Niveau de protection：IP65
Mode d'interaction homme-machine：LED/APP/WIFI/4G/Bluetooth (en option)
Fonction d'arrêt：Oui
Paramètres de la batterie
Nombre d'entrée de batterie：1
Type de batterie：Batterie au lithium
Tension nominale de la batterie：51.2V
Plage de tension de la batterie：42V-58V
Tension maximale：60V
Puissance nominale de charge et de décharge：8kW
Courant de charge et de décharge maximal：190A
Interface de communication：RS485/CAN
Entrée photovoltaïque
Nombre d'entrée photovoltaïque：2
Puissance d'entrée maximale：12000Wp
Tension d'entrée maximale：500V
Tension de démarrage：120V
Plage de tension MPPT：150-425V
Tension nominale：360V
Quantité de MPPT：2
Nombre de chaînes d'entrée MPPT par entrée ：2+1
Paramètres de raccordement au réseau
Puissance de sortie nominale：8000W
Courant de sortie maximal：34.5A
Courant d'entrée du réseau maximal：38.3A
Tension nominale de raccordement au réseau：220V/230V/240V
Plage de tension du réseau：CA184-264V
Fréquence nominale du réseau：50/60Hz
Plage de fréquences du réseau：45Hz-55Hz/55Hz-65Hz
Facteur de puissance：1(0, 8 avance-0, 8 retard)
THDi (Puissance nominale)：＜3%
Paramètres hors réseau
Puissance de sortie nominale：8kVA
Puissance de sortie maximale：8kVA
Courant de sortie maximal：34.5A
Tension de sortie nominale：CA220V/230V/240V
Fréquence nominale du réseau：50/60Hz
THDU (@charge linéaire)：＜2%
Temps de commutation：＜20ms
Efficacité
Efficacité maximale：97%
Efficacité de charge et de décharge de la batterie maximale：96%
Niveau de protection：IP65
Mode d'interaction homme-machine：LED/APP/WIFI/4G/Bluetooth (en option)
Paramètres de sortie CA
Puissance de sortie nominale：10000W
Puissance de sortie maximale：12000W
Puissance de pointe (hors réseau): 2 times of the Puissance nominale, 10S
Courant nominal de sortie CA：15.2A/14.5A
Courant attentif maximal：22.7A/21.7A
Tension nominale du réseau：3L/N/PE 380V/400V
Efficacité
Efficacité maximale：97.90%
MPPT Efficacité：99.90%
Efficacité européenne：96.90%
Entrée photovoltaïque
Puissance d'entrée maximale：15000W
Tension d'entrée maximale：650V(160V-800V)
Quantité de MPPT：2
Nombre maximal de chaînes d'entrée MPPT opar chaîne：2+1
Plage de tension MPPT：200-700V
Plage de tension MPPT à pleine charge：250-850V
Tension d'entrée nominale：650V
Tension de démarrage：160V
Courant d'entrée maximal：26A/17A
Courant de court-circuit：34A/20A
Paramètres de la batterie
Plage de tension de la batterie：40-60V
Courant de charge maximal：220A
Courant de décharge maximal：220A
Paramètres de sortie CA
Puissance de sortie nominale：12000W
Puissance de sortie maximale：13200W
Puissance de pointe (hors réseau): 2 times of the Puissance nominale, 10S
Courant nominal de sortie CA：18.2A/17.4A
Courant attentif maximal：27.3A/26.1A
Tension nominale du réseau：3L/N/PE 380V/400V
Efficacité
Efficacité maximale：97.90%
MPPT Efficacité：99.90%
Efficacité européenne：96.90%
Entrée photovoltaïque
Puissance d'entrée maximale：18000W
Tension d'entrée maximale：650V(160V-800V)
Quantité de MPPT：2
Nombre maximal de chaînes d'entrée MPPT opar chaîne：2+1
Plage de tension MPPT：200-700V
Plage de tension MPPT à pleine charge：290-850V
Tension d'entrée nominale：650V
Tension de démarrage：160V
Courant d'entrée maximal：26A/17A
Courant de court-circuit：34A/20A
Paramètres de la batterie
Plage de tension de la batterie：40-60V
Courant de charge maximal：250A
Courant de décharge maximal：250A
Paramètres de sortie CA
Puissance de sortie nominale：14000W
Puissance de sortie maximale：15400W
Puissance de pointe (hors réseau): 1.8 fois la puissance nominale, 10S
Courant nominal de sortie CA：21.1A/20.3A
Courant attentif maximal：27.6A/26.4A
Tension nominale du réseau：3L/N/PE 380V/400V
Efficacité
Efficacité maximale：97.90%
MPPT Efficacité：99.90%
Efficacité européenne：96.90%
Entrée photovoltaïque
Puissance d'entrée maximale：20000W
Tension d'entrée maximale：650V(160V-800V)
Quantité de MPPT：2
Nombre maximal de chaînes d'entrée MPPT opar chaîne：2+1
Plage de tension MPPT：200-700V
Plage de tension MPPT à pleine charge：350-850V
Tension d'entrée nominale：650V
Tension de démarrage：160V
Courant d'entrée maximal：26A/17A
Courant de court-circuit：34A/20A
Paramètres de la batterie
Plage de tension de la batterie：40-60V
Courant de charge maximal：280A
Courant de décharge maximal：280A
