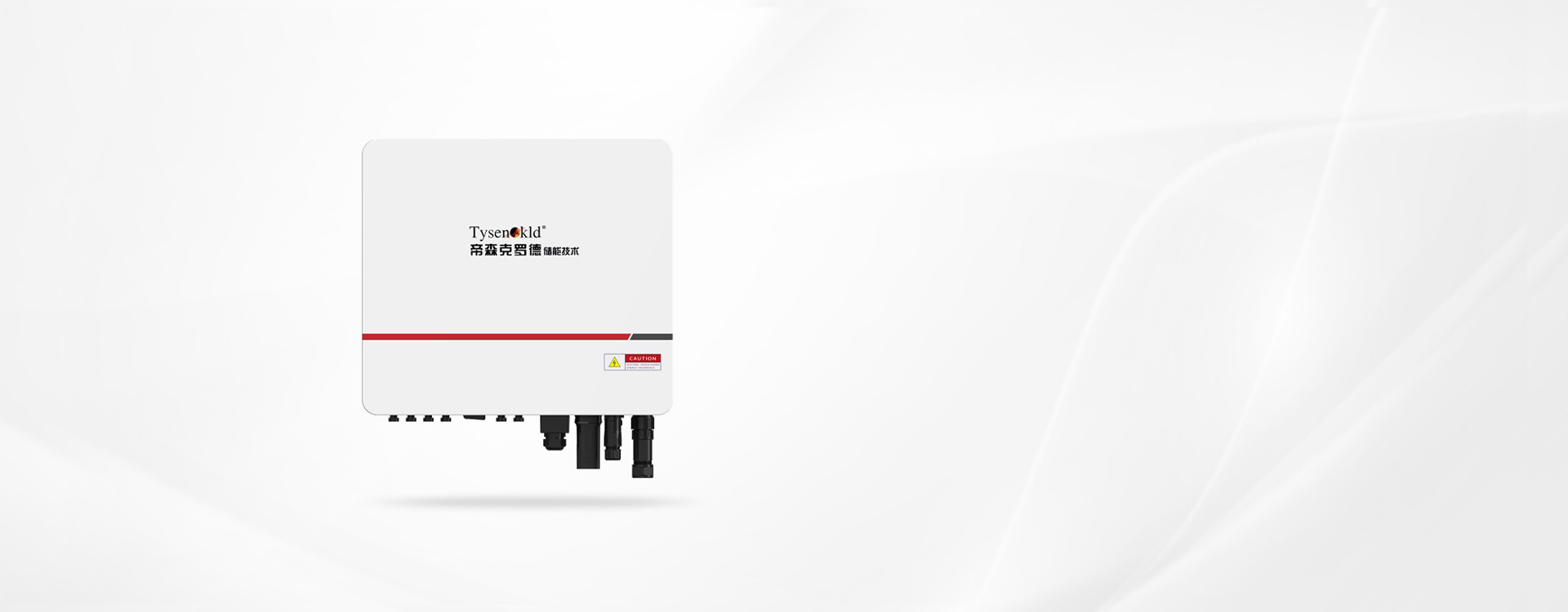

Onduleur de stockage d'énergie

domestique version triphasé

haute tension (3-50 kW) de la

série KLD-WS

Efficacité élevée Stabilité Fiabilité

Aperçu des produits

L'onduleur de stockage d'énergie domestique triphasé (haute tension) de la série KLD-WS, avec une plage de puissance de 3 à 50 kW, il est compatible avec des modules de batterie de 150 à 800 V, le niveau de protection IP65 permet de s' adapter à divers environnements complexes, grâce à la technologie SPWM, il convertit le courant continu en courant alternatif. La large gamme de puissance, notamment les modules de haute puissance peuvent fournir des solutions énergétiques pour les petites et moyennes installations commerciales/industrielle et les parcs.

Caractéristiques du produits

Régulation triphasée
Compatibilité parfaite
Gestion intelligente
Sécurité et fiabilité
Communication flexible

Rendement plus élevé

Efficacité de conversion de pointe dans les secteurs d'activité, grâce à une technologie avancée d'électronique de puissance.
Avec un contrôleur de module intelligent, réalisation de la production d'énergie optimale au niveau des modules.

Sécurité et fiabilité

Protection de surtension CA/CC de niveau 2.

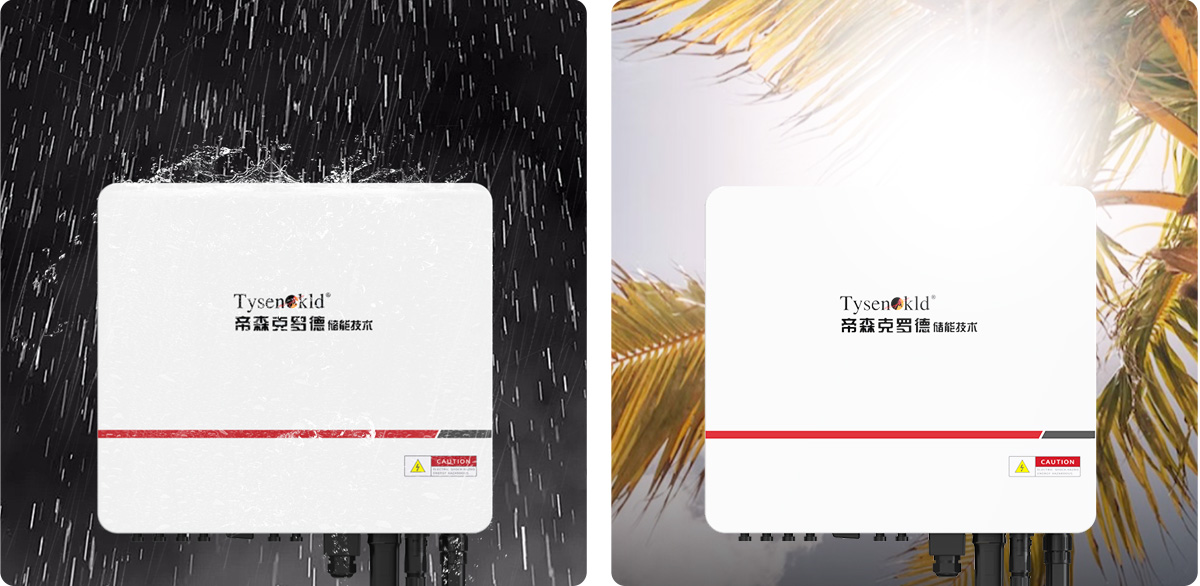

Fonctionnement stable dans divers environnements et climats extrêmes

Niveau de protection IP65(température élevée, neige, tempête de sable, pluie).

Compatibilité parfaite

Prise en charge de la mise en parallèle de plusieurs batteries, stratégie de charge adaptative BMS. garantissant l'équilibre de charge entre chaque batterie.

Paramètres techniques

Modèle KLD-WS20kW-3-H KLD-WS25kW-3-H KLD-WS30kW-3-H KLD-WS40kW-3-H KLD-WS50kW-3-H
Paramètres de fonctionnement en réseau et hors réseau
Puissance de sortie nominale 20kVA 25kVA 30kVA 40kVA 50kVA
Puissance d'entrée du réseau maximale 30kVA 37.5kVA 45kVA 80kVA 100kVA
Courant de sortie maximal 32A 40A 48A 66.77A 83.38A
Tension nominale du réseau 3L/N/PE,220/380V.230/400V,240/415V
Plage de tension du réseau 184-276V
Entrée photovoltaïque
Puissance d'entrée maximale 30kWp 37.5kWp 45kWp 60kWp 75kWp
Tension d'entrée maximale 1000V
Quantité de MPPT 2 4
Nombre de bornes CC par MPPT 4 8
Plage de tension MPPT 150-850V
Plage de tension MPPT à pleine charge 500-850V
Tension d'entrée nominale 620V
Tension de démarrage 160V
Courant d'entrée maximal 32*2 40*2 40*2 40*4
Courant de court-circuit 48*2 60*2 60*2 48*2
Paramètres de la batterie
Plage de tension de la batterie 150-800V
Courant de charge et de décharge maximal 50A 60A 60A 120A
Puissance de charge et de décharge maximale 20kW 25kW 30kW 40kW 50kW
Efficacité de charge et de décharge 98%
Paramètres généraux
Efficacité en Chine 97.80% 98% 98.10% 98.30%
Efficacité maximale 98.30% 98.50% 98.60%
Niveau de protection IP65

Remarque: Pour consulter les paramètres détaillés, veuillez vous rendre sur la page de téléchargement des documents.

Paramètres techniques

  • Paramètres de fonctionnement en réseau et hors réseau

    Puissance de sortie nominale：20kVA

    Puissance d'entrée du réseau maximale：30kVA

    Courant de sortie maximal：32A

    Tension nominale du réseau：3L/N/PE,220/380V.230/400V,240/415V

    Plage de tension du réseau：184-276V

    Entrée photovoltaïque

    Puissance d'entrée maximale：30kWp

    Tension d'entrée maximale：1000V

    Quantité de MPPT：2

    Nombre de bornes CC par MPPT：4

    Plage de tension MPPT：150-850V

    Plage de tension MPPT à pleine charge：500-850V

    Tension d'entrée nominale：620V

    Tension de démarrage：160V

    Courant d'entrée maximal：32*2

    Courant de court-circuit：48*2

    Paramètres de la batterie

    Plage de tension de la batterie：150-800V

    Courant de charge et de décharge maximal：50A

    Puissance de charge et de décharge maximale：20kW

    Efficacité de charge et de décharge：98%

    Paramètres généraux

    Efficacité en Chine：97.80%

    Efficacité maximale：98.30%

    Niveau de protection：IP65

  • Paramètres de fonctionnement en réseau et hors réseau

    Puissance de sortie nominale：25kVA

    Puissance d'entrée du réseau maximale：37.5kVA

    Courant de sortie maximal：40A

    Tension nominale du réseau：3L/N/PE,220/380V.230/400V,240/415V

    Plage de tension du réseau：184-276V

    Entrée photovoltaïque

    Puissance d'entrée maximale：37.5kWp

    Tension d'entrée maximale：1000V

    Quantité de MPPT：2

    Nombre de bornes CC par MPPT：4

    Plage de tension MPPT：150-850V

    Plage de tension MPPT à pleine charge：500-850V

    Tension d'entrée nominale：620V

    Tension de démarrage：160V

    Courant d'entrée maximal：40*2

    Courant de court-circuit：60*2

    Paramètres de la batterie

    Plage de tension de la batterie：150-800V

    Courant de charge et de décharge maximal：60A

    Puissance de charge et de décharge maximale：25kW

    Efficacité de charge et de décharge：98%

    Paramètres généraux

    Efficacité en Chine：98%

    Efficacité maximale：98.50%

    Niveau de protection：IP65

  • Paramètres de fonctionnement en réseau et hors réseau

    Puissance de sortie nominale：30kVA

    Puissance d'entrée du réseau maximale：45kVA

    Courant de sortie maximal：48A

    Tension nominale du réseau：3L/N/PE,220/380V.230/400V,240/415V

    Plage de tension du réseau：184-276V

    Entrée photovoltaïque

    Puissance d'entrée maximale：45kWp

    Tension d'entrée maximale：1000V

    Quantité de MPPT：2

    Nombre de bornes CC par MPPT：4

    Plage de tension MPPT：150-850V

    Plage de tension MPPT à pleine charge：500-850V

    Tension d'entrée nominale：620V

    Tension de démarrage：160V

    Courant d'entrée maximal：40*2

    Courant de court-circuit：60*2

    Paramètres de la batterie

    Plage de tension de la batterie：150-800V

    Courant de charge et de décharge maximal：60A

    Puissance de charge et de décharge maximale：30kW

    Efficacité de charge et de décharge：98%

    Paramètres généraux

    Efficacité en Chine：98.10%

    Efficacité maximale：98.50%

    Niveau de protection：IP65

  • Paramètres de fonctionnement en réseau et hors réseau

    Puissance de sortie nominale：40kVA

    Puissance d'entrée du réseau maximale：80kVA

    Courant de sortie maximal：66.77A

    Tension nominale du réseau：3L/N/PE,220/380V.230/400V,240/415V

    Plage de tension du réseau：184-276V

    Entrée photovoltaïque

    Puissance d'entrée maximale：60kWp

    Tension d'entrée maximale：1000V

    Quantité de MPPT：4

    Nombre de bornes CC par MPPT：8

    Plage de tension MPPT：150-850V

    Plage de tension MPPT à pleine charge：500-850V

    Tension d'entrée nominale：620V

    Tension de démarrage：160V

    Courant d'entrée maximal：40*4

    Courant de court-circuit：48*2

    Paramètres de la batterie

    Plage de tension de la batterie：150-800V

    Courant de charge et de décharge maximal：120A

    Puissance de charge et de décharge maximale：40kW

    Efficacité de charge et de décharge：98%

    Paramètres généraux

    Efficacité en Chine：98.30%

    Efficacité maximale：98.60%

    Niveau de protection：IP65

  • Paramètres de fonctionnement en réseau et hors réseau

    Puissance de sortie nominale：50kVA

    Puissance d'entrée du réseau maximale：100kVA

    Courant de sortie maximal：83.38A

    Tension nominale du réseau：3L/N/PE,220/380V.230/400V,240/415V

    Plage de tension du réseau：184-276V

    Entrée photovoltaïque

    Puissance d'entrée maximale：75kWp

    Tension d'entrée maximale：1000V

    Quantité de MPPT：4

    Nombre de bornes CC par MPPT：8

    Plage de tension MPPT：150-850V

    Plage de tension MPPT à pleine charge：500-850V

    Tension d'entrée nominale：620V

    Tension de démarrage：160V

    Courant d'entrée maximal：40*4

    Courant de court-circuit：48*2

    Paramètres de la batterie

    Plage de tension de la batterie：150-800V

    Courant de charge et de décharge maximal：120A

    Puissance de charge et de décharge maximale：50kW

    Efficacité de charge et de décharge：98%

    Paramètres généraux

    Efficacité en Chine：98.30%

    Efficacité maximale：98.60%

    Niveau de protection：IP65
