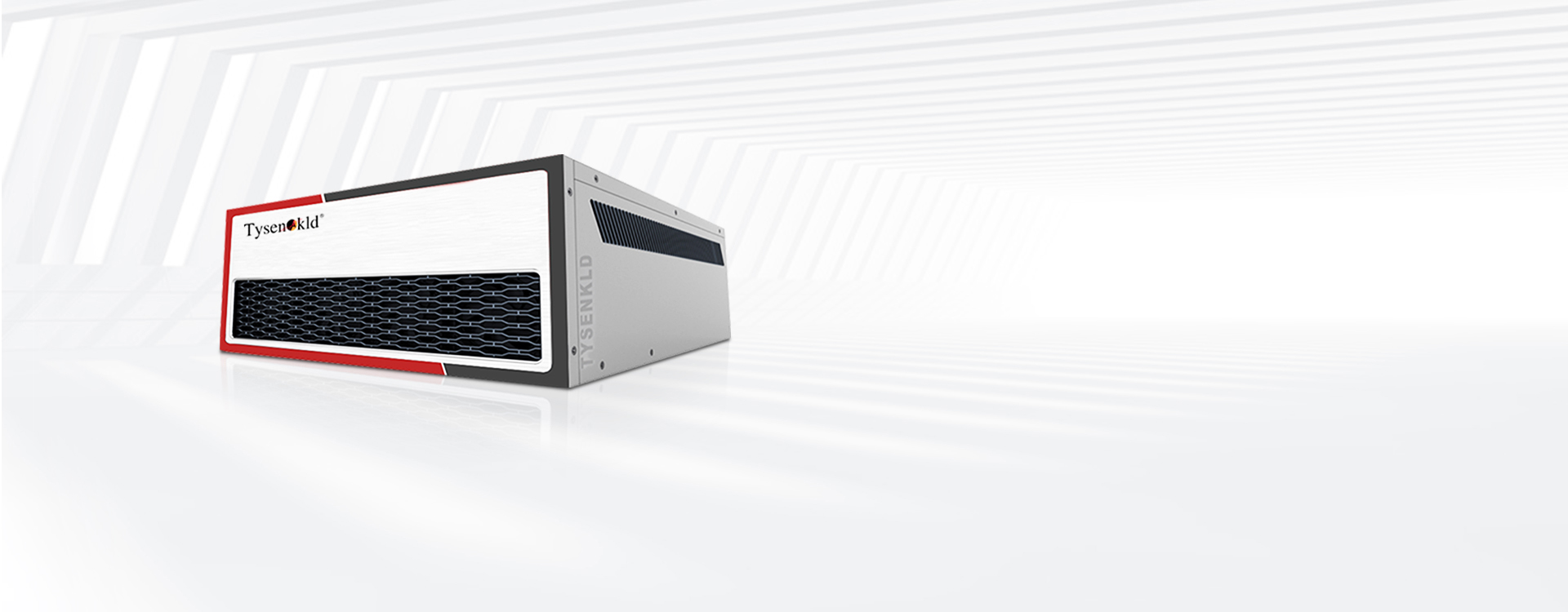

SERIE KLD-PES1-M
INVERTER DI ACCUMULO
ENERGETICO PCS
（50-200kW）
SERIE KLD-PES1-M INVERTER DI ACCUMULO ENERGETICO PCS 50-200kW
Intelligente
Sicuro
Affidabile

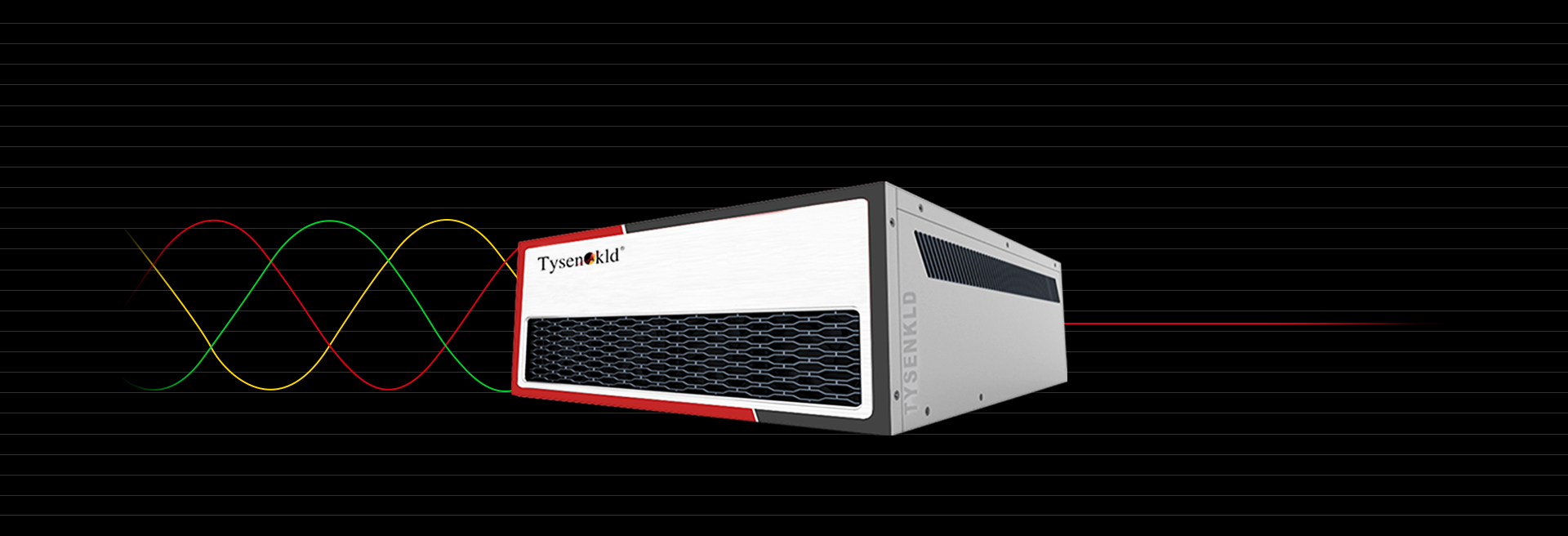

SERIE KLD-PES1-M
INVERTER DI ACCUMULO
ENERGETICO PCS
（50-200kW）
SERIE KLD-PES1-M INVERTER DI ACCUMULO ENERGETICO PCS 50-200kW

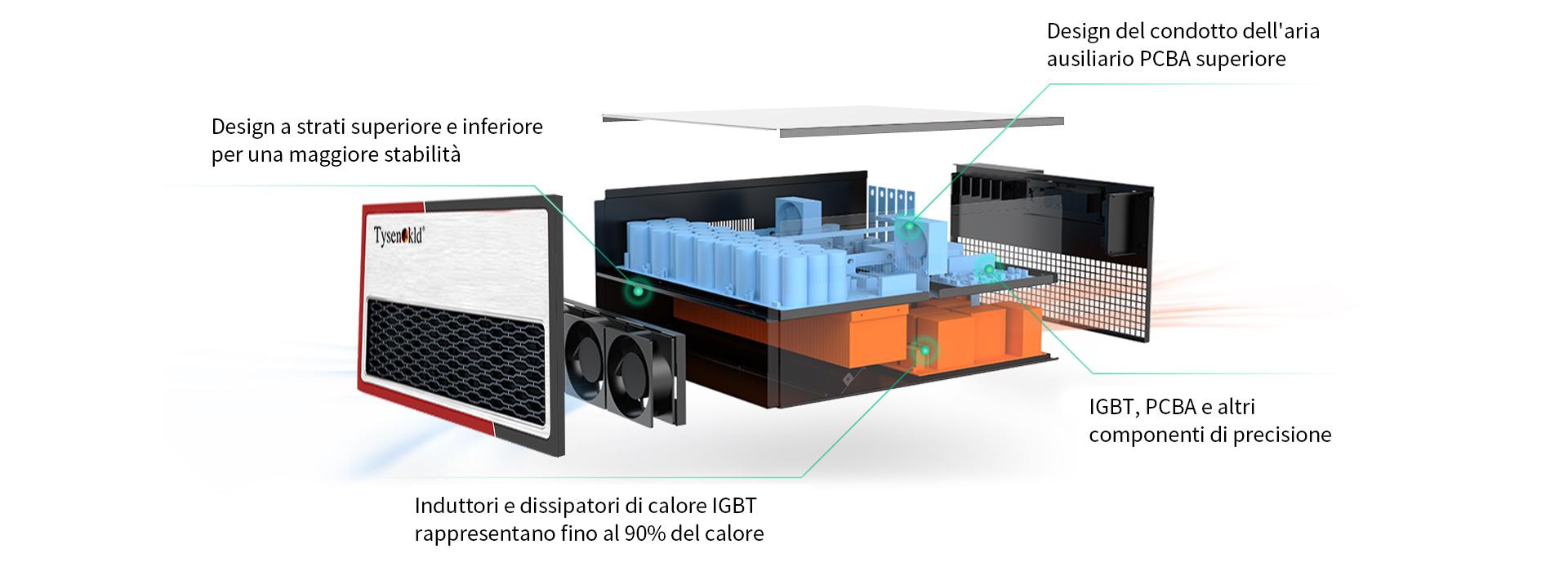

Il modulo dell’inverter di ACCUMULO energetico della serie KLD-PES1-M ha un intervallo di potenza di 50-200 kW, è composto da inverter bidirezionale CC/CA, unità di controllo e altri componenti. Il controller PCS riceve il segnale di comando di controllo tramite comunicazione e controlla il inverter per caricare o scaricare la batteria in base al comando di potenza, in modo da regolare la potenza della rete.
Una combinazione di metodi di rilevamento islanding attivi e passivi.
Supporta il funzionamento on-grid e off-grid; e può realizzare una commutazione fluida e senza interruzioni tra on-grid e off-grid.
Ogni modulo funziona in modo indipendente, monitorato in tempo reale dalla piattaforma cloud, la percentuale di online del sistema è del 99%.
La tensione nominale bidirezionale è coerente, funzionamento ad ampio intervallo di tensione, configurazione del sistema fotovoltaico CC 1500 V.
Supporta la comunicazione ad alta velocità basata su Ethercat, con tempi di risposta rapidi, può ridurre notevolmente il tempo di risposta della modulazione di frequenza.
Il PCS può essere controllato in modo indipendente o può essere collegato con BMS ed EMS. Il sistema ha un controllo multi-ramo, una protezione multipla, che lo rendono più sicuro e affidabile.
| Modello | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| Parametri CA | |||||
| Potenza nominale | 50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| Capacità di sovraccarico CA | 1,1 volte il funzionamento a lungo termine | ||||
| Corrente CA nominale | 72A | 144A | 180A | 180A | 167A |
| Corrente CA massima | 79A | 159A | 198A | 198A | 184A |
| Tensione di rete nominale | CA400V | CA690V | |||
| Metodo di accesso CA | Trifase a tre fili | Trifase a quattro fili | Trifase a tre fili | ||
| Intervallo di frequenze di rete | 50/60±2.5Hz | ||||
| Intervallo di tensione di rete | -15% ～ +10% | ||||
| THDi | ≤3% a pieno carico | ||||
| Fattore di potenza | -0.98～ +0.98 | ||||
| Parametri CC | |||||
| Intervallo di tensione CC | CC 300-500V | CC 630V~1000V | CC 600V~1000V | CC 650V~1000V | CC 950V~1500V |
| Corrente CC massima | 189A | 174A | 215.86A | 215.86A | 224.5A |
| Funzione avvio lento CC | SÌ | ||||
| Precisione della stabilizzazione della tensione | ≤2% | ||||
| Precisione della stabilizzazione corrente | ≤5% | ||||
| Parametri di sistema | |||||
| Massima efficienza | 98.50% | ||||
| Temperatura di lavoro | -30℃~60℃(declassamento sopra i 50℃) | ||||
| Umidità relativa consentita | ≤95%RH ，senza condensa | ||||
| Rumore | ＜75dB | ||||
| Metodo di raffreddamento | Raffreddamento ad aria intelligente | ||||
| Grado di protezione | IP21 | ||||
| Altitudine | 3000 metri (è necessario declassare quando superiore a 3000 metri) | ||||
| Interfaccia di comunicazione | RS485、CAN、Ethernet | ||||
| Protocollo di comunicazione | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
Nota: andare alla pagina di download dei dati per parametri dettagliati
Parametri CA
Potenza nominale：50kW
Capacità di sovraccarico CA：1,1 volte il funzionamento a lungo termine
Corrente CA nominale：72A
Corrente CA massima：79A
Tensione di rete nominale：CA400V
Metodo di accesso CA ：Trifase a tre fili
Intervallo di frequenze di rete：50/60±2.5Hz
Intervallo di tensione di rete：-15% ～ +10%
THDi：≤3% a pieno carico
Fattore di potenza：-0.98～ +0.98
Parametri CC
Intervallo di tensione CC：CC 300-500V
Corrente CC massima：189A
Funzione avvio lento CC：SÌ
Precisione della stabilizzazione della tensione：≤2%
Precisione della stabilizzazione corrente ：≤5%
Parametri di sistema
Massima efficienza：98.50%
Temperatura di lavoro：-30℃~60℃(declassamento sopra i 50℃)
Umidità relativa consentita：≤95%RH ，senza condensa
Rumore：＜75dB
Metodo di raffreddamento：Raffreddamento ad aria intelligente
Grado di protezione：IP21
Altitudine：3000 metri (è necessario declassare quando superiore a 3000 metri)
Interfaccia di comunicazione：RS485、CAN、Ethernet
Protocollo di comunicazione：MODBUS TCP/RTU、IEC61850、CAN2.0
Parametri CA
Potenza nominale：100kW
Capacità di sovraccarico CA：1,1 volte il funzionamento a lungo termine
Corrente CA nominale：144A
Corrente CA massima：159A
Tensione di rete nominale：CA400V
Metodo di accesso CA ：Trifase a tre fili
Intervallo di frequenze di rete：50/60±2.5Hz
Intervallo di tensione di rete：-15% ～ +10%
THDi：≤3% a pieno carico
Fattore di potenza：-0.98～ +0.98
Parametri CC
Intervallo di tensione CC：CC 630V~1000V
Corrente CC massima：174A
Funzione avvio lento CC：SÌ
Precisione della stabilizzazione della tensione：≤2%
Precisione della stabilizzazione corrente ：≤5%
Parametri di sistema
Massima efficienza：98.50%
Temperatura di lavoro：-30℃~60℃(declassamento sopra i 50℃)
Umidità relativa consentita：≤95%RH ，senza condensa
Rumore：＜75dB
Metodo di raffreddamento：Raffreddamento ad aria intelligente
Grado di protezione：IP21
Altitudine：3000 metri (è necessario declassare quando superiore a 3000 metri)
Interfaccia di comunicazione：RS485、CAN、Ethernet
Protocollo di comunicazione：MODBUS TCP/RTU、IEC61850、CAN2.0
Parametri CA
Potenza nominale：125kW
Capacità di sovraccarico CA：1,1 volte il funzionamento a lungo termine
Corrente CA nominale：180A
Corrente CA massima：198A
Tensione di rete nominale：CA400V
Metodo di accesso CA ：Trifase a tre fili
Intervallo di frequenze di rete：50/60±2.5Hz
Intervallo di tensione di rete：-15% ～ +10%
THDi：≤3% a pieno carico
Fattore di potenza：-0.98～ +0.98
Parametri CC
Intervallo di tensione CC：CC 600V~1000V
Corrente CC massima：215.86A
Funzione avvio lento CC：SÌ
Precisione della stabilizzazione della tensione：≤2%
Precisione della stabilizzazione corrente ：≤5%
Parametri di sistema
Massima efficienza：98.50%
Temperatura di lavoro：-30℃~60℃(declassamento sopra i 50℃)
Umidità relativa consentita：≤95%RH ，senza condensa
Rumore：＜75dB
Metodo di raffreddamento：Raffreddamento ad aria intelligente
Grado di protezione：IP21
Altitudine：3000 metri (è necessario declassare quando superiore a 3000 metri)
Interfaccia di comunicazione：RS485、CAN、Ethernet
Protocollo di comunicazione：MODBUS TCP/RTU、IEC61850、CAN2.0
Parametri CA
Potenza nominale：125kW
Capacità di sovraccarico CA：1,1 volte il funzionamento a lungo termine
Corrente CA nominale：180A
Corrente CA massima：198A
Tensione di rete nominale：CA400V
Metodo di accesso CA：Trifase a quattro fili
Intervallo di frequenze di rete：50/60±2.5Hz
Intervallo di tensione di rete：-15% ～ +10%
THDi：≤3% a pieno carico
Fattore di potenza：-0.98～ +0.98
Parametri CC
Intervallo di tensione CC：CC 650V~1000V
Corrente CC massima：215.86A
Funzione avvio lento CC：SÌ
Precisione della stabilizzazione della tensione：≤2%
Precisione della stabilizzazione corrente ：≤5%
Parametri di sistema
Massima efficienza：98.50%
Temperatura di lavoro：-30℃~60℃(declassamento sopra i 50℃)
Umidità relativa consentita：≤95%RH ，senza condensa
Rumore：＜75dB
Metodo di raffreddamento：Raffreddamento ad aria intelligente
Grado di protezione：IP21
Altitudine：3000 metri (è necessario declassare quando superiore a 3000 metri)
Interfaccia di comunicazione：RS485、CAN、Ethernet
Protocollo di comunicazione：MODBUS TCP/RTU、IEC61850、CAN2.0
Parametri CA
Potenza nominale：200kW
Capacità di sovraccarico CA：1,1 volte il funzionamento a lungo termine
Corrente CA nominale：167A
Corrente CA massima：184A
Tensione di rete nominale：CA690V
Metodo di accesso CA ：Trifase a tre fili
Intervallo di frequenze di rete：50/60±2.5Hz
Intervallo di tensione di rete：-15% ～ +10%
THDi：≤3% a pieno carico
Fattore di potenza：-0.98～ +0.98
Parametri CC
Intervallo di tensione CC：CC 950V~1500V
Corrente CC massima：224.5A
Funzione avvio lento CC：SÌ
Precisione della stabilizzazione della tensione：≤2%
Precisione della stabilizzazione corrente ：≤5%
Parametri di sistema
Massima efficienza：98.50%
Temperatura di lavoro：-30℃~60℃(declassamento sopra i 50℃)
Umidità relativa consentita：≤95%RH ，senza condensa
Rumore：＜75dB
Metodo di raffreddamento：Raffreddamento ad aria intelligente
Grado di protezione：IP21
Altitudine：3000 metri (è necessario declassare quando superiore a 3000 metri)
Interfaccia di comunicazione：RS485、CAN、Ethernet
Protocollo di comunicazione：MODBUS TCP/RTU、IEC61850、CAN2.0
