KLD-PES1-M シリーズの

エネルギー貯蔵コンバーター

PCS（50-200kW）

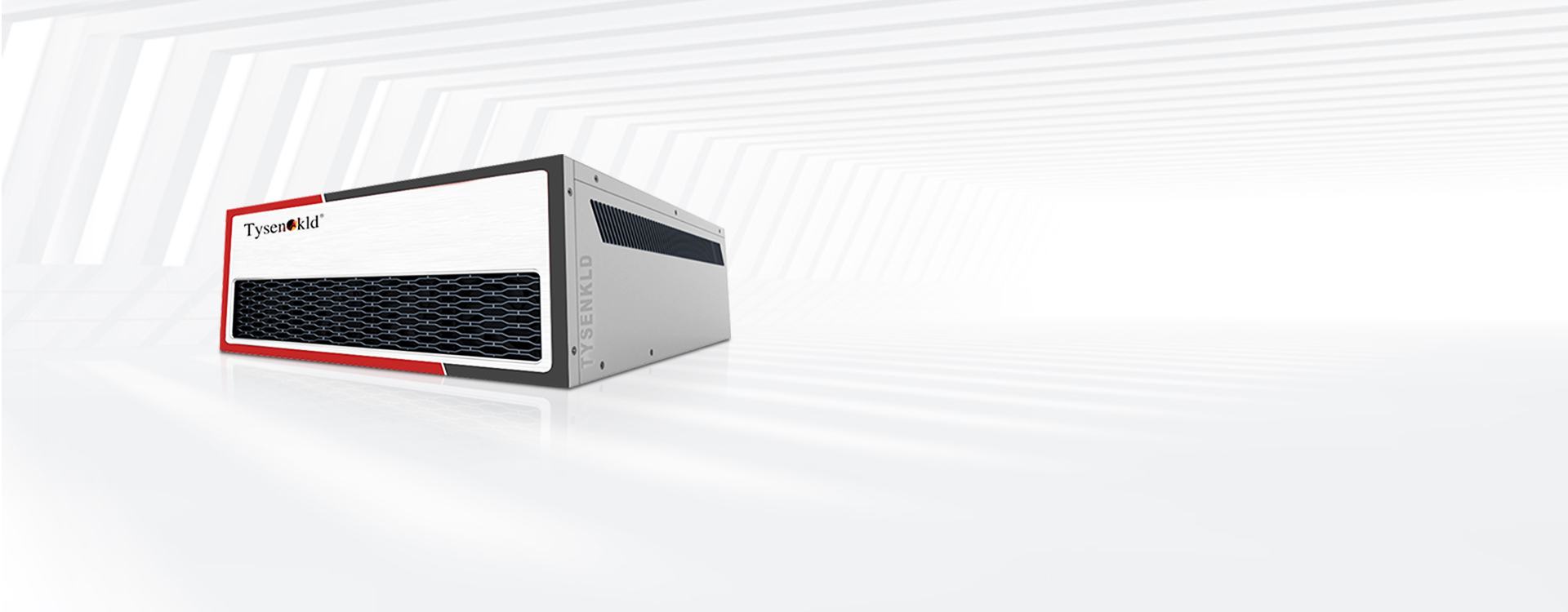

KLD-PES1-Mシリーズのエネルギー貯蔵コンバーターPCS50-200kW

スマート 安全 信頼できる

製品概要

KLD-PES1-Mシリーズのエネルギー貯蔵コンバータモジュールのパワー范囲は50~200kWで、DC/AC双方向コンバータ、制御ユニットなどの部品で構成される。PCSコントローラは通信を通じて制御指令信号を受信し、パワー指令に従ってコンバータを制御してバッテリーの充電または放電操作を行い、それによって電力網のパワーの調整を実現する。

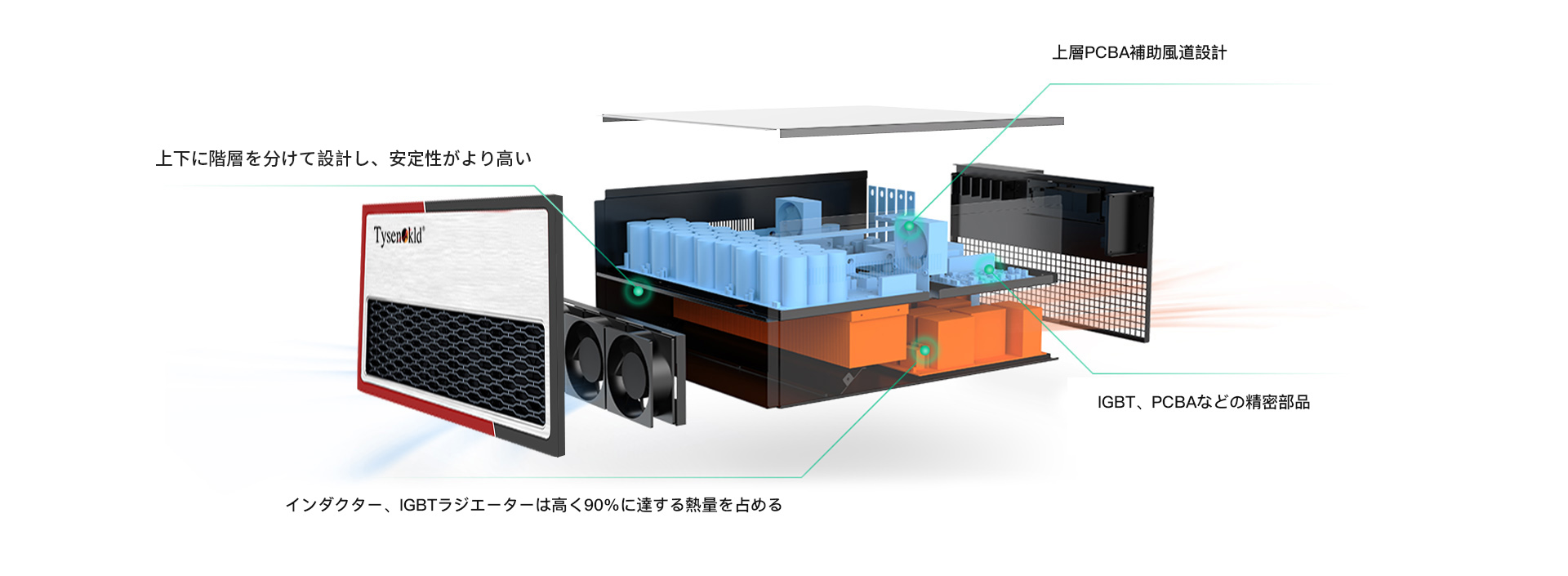

独立した風道設計

効率的で安定している

製品の特徴

主動安全

主動式と受動式の孤島検出方法を結合する。

スマート切り替え

グリッド接続運行、オフグリッド運行に対応する；そしてグリッド接続とオフグリッドのスムーズでシームレスな切り替えを実現することができる。

遠隔監視

各モジュールは独立して運行し、クラウドプラットフォームはリアルタイムで監視し、システムのオンライン率は99%である。

高互換性

一致する双方向の定額電圧、広い範囲の電圧運行、DC1500V太陽光発電システムの配置。

迅速な対応

Ethercatに基づく高速通信に対応し、応答時間が速く、周波数変調の応答時間を大幅に短縮することができる。

モジュール並行

PCSは単独で制御することができ、BMS、EMSとの連動に対応することもでき、システムが多支線で制御され、多重保護で、より安全で信頼できる。

技术パラメータ

モデル KLD-PES1-50-33M-400V KLD-PES1-100-33M-400V KLD-PES1-125-33M-400V KLD-PES1-125-34M-400V KLD-PES1-200-33M-690V
ACパラメータ
定額パワー 50 kW 100 kW 125 kW 125 kW 200 kW
AC過負荷能力 1.1倍長期運行、1.2倍1min
定額AC電流 72A 144A 180A 180A 167A
最大AC電流 79A 159A 198A 198A 184A
定額電力網電圧 AC 400V AC 690V
ACアクセス方式 三相三線 三相四線 三相三線
電力網周波数範囲 50/60±2.5Hz
電力網電圧範囲 -15% ～ +10%
THDi ≤3%フルロード
パワー因数 -0.98～ +0.98
DCパラメータ
DC 電圧範囲 DC 300-500V DC 630V~1000V DC 600V~1000V DC 650V~1000V DC 950V~1500V
最大DC電流 189A 174A 215.86A 215.86A 224.5A
DC遅延スタート機能 備える
電圧レギュレーション精度 ≤2%
電流レギュレーション精度 ≤5%
システムパラメータ
最大効率 98.50%
作業環境温度 -30℃~60℃（50℃以上のディレーティング）
許容相対湿度 ≤95%RH ，凝縮なし
ノイズ ＜75dB
放熱方式 スマート風冷
防護レベル IP21
海抜高度 3000メートル（3000メートル以上はディレーティングして使用する必要がある）
通信インタフェース RS485、CAN、Ethernet
通信プロトコル MODBUS TCP/RTU、IEC61850、CAN2.0

メモ：詳しいパラメータを調べるには、資料ダウンロードページへどうぞ

技术パラメータ

  • ACパラメータ

    定額パワー：50kW

    AC過負荷能力：1.1倍長期運行、1.2倍1min

    定額AC電流：72A

    最大AC電流：79A

    定額電力網電圧：AC 400V

    ACアクセス方式：三相三線

    電力網周波数範囲：50/60±2.5Hz

    電力網電圧範囲：-15% ～ +10%

    THDi：≤3%フルロード

    パワー因数：-0.98～ +0.98

    DCパラメータ

    DC 電圧範囲：DC 300-500V

    最大DC電流：189A

    DC遅延スタート機能：備える

    電圧レギュレーション精度：≤2%

    電流レギュレーション精度 ：≤5%

    システムパラメータ

    最大効率：98.50%

    作業環境温度：-30℃~60℃（50℃以上のディレーティング）

    許容相対湿度：≤95%RH ，凝縮なし

    ノイズ：＜75dB

    放熱方式：スマート風冷

    防護レベル：IP21

    海抜高度：3000メートル（3000メートル以上はディレーティングして使用する必要がある）

    通信インタフェース：RS485、CAN、Ethernet

    通信プロトコル：MODBUS TCP/RTU、IEC61850、CAN2.0

  • ACパラメータ

    定額パワー：100kW

    AC過負荷能力：1.1倍長期運行、1.2倍1min

    定額AC電流：144A

    最大AC電流：159A

    定額電力網電圧：AC 400V

    ACアクセス方式：三相三線

    電力網周波数範囲：50/60±2.5Hz

    電力網電圧範囲：-15% ～ +10%

    THDi：≤3%フルロード

    パワー因数：-0.98～ +0.98

    DCパラメータ

    DC 電圧範囲：DC 630V~1000V

    最大DC電流：174A

    DC遅延スタート機能：備える

    電圧レギュレーション精度：≤2%

    電流レギュレーション精度 ：≤5%

    システムパラメータ

    最大効率：98.50%

    作業環境温度：-30℃~60℃（50℃以上のディレーティング）

    許容相対湿度：≤95%RH ，凝縮なし

    ノイズ：＜75dB

    放熱方式：スマート風冷

    防護レベル：IP21

    海抜高度：3000メートル（3000メートル以上はディレーティングして使用する必要がある）

    通信インタフェース：RS485、CAN、Ethernet

    通信プロトコル：MODBUS TCP/RTU、IEC61850、CAN2.0

  • ACパラメータ

    定額パワー：125kW

    AC過負荷能力：1.1倍長期運行、1.2倍1min

    定額AC電流：180A

    最大AC電流：198A

    定額電力網電圧：AC 400V

    ACアクセス方式：三相三線

    電力網周波数範囲：50/60±2.5Hz

    電力網電圧範囲：-15% ～ +10%

    THDi：≤3%フルロード

    パワー因数：-0.98～ +0.98

    DCパラメータ

    DC 電圧範囲：DC 600V~1000V

    最大DC電流：215.86A

    DC遅延スタート機能：備える

    電圧レギュレーション精度：≤2%

    電流レギュレーション精度 ：≤5%

    システムパラメータ

    最大効率：98.50%

    作業環境温度：-30℃~60℃（50℃以上のディレーティング）

    許容相対湿度：≤95%RH ，凝縮なし

    ノイズ：＜75dB

    放熱方式：スマート風冷

    防護レベル：IP21

    海抜高度：3000メートル（3000メートル以上はディレーティングして使用する必要がある）

    通信インタフェース：RS485、CAN、Ethernet

    通信プロトコル：MODBUS TCP/RTU、IEC61850、CAN2.0

  • ACパラメータ

    定額パワー：125kW

    AC過負荷能力：1.1倍長期運行、1.2倍1min

    定額AC電流：180A

    最大AC電流：198A

    定額電力網電圧：AC 400V

    ACアクセス方式：三相四線

    電力網周波数範囲：50/60±2.5Hz

    電力網電圧範囲：-15% ～ +10%

    THDi：≤3%フルロード

    パワー因数：-0.98～ +0.98

    DCパラメータ

    DC 電圧範囲：DC 650V~1000V

    最大DC電流：215.86A

    DC遅延スタート機能：備える

    電圧レギュレーション精度：≤2%

    電流レギュレーション精度 ：≤5%

    システムパラメータ

    最大効率：98.50%

    作業環境温度：-30℃~60℃（50℃以上のディレーティング）

    許容相対湿度：≤95%RH ，凝縮なし

    ノイズ：＜75dB

    放熱方式：スマート風冷

    防護レベル：IP21

    海抜高度：3000メートル（3000メートル以上はディレーティングして使用する必要がある）

    通信インタフェース：RS485、CAN、Ethernet

    通信プロトコル：MODBUS TCP/RTU、IEC61850、CAN2.0

  • ACパラメータ

    定額パワー：200kW

    AC過負荷能力：1.1倍長期運行、1.2倍1min

    定額AC電流：167A

    最大AC電流：184A

    定額電力網電圧：AC 690V

    ACアクセス方式：三相三線

    電力網周波数範囲：50/60±2.5Hz

    電力網電圧範囲：-15% ～ +10%

    THDi：≤3%フルロード

    パワー因数：-0.98～ +0.98

    DCパラメータ

    DC 電圧範囲：DC 950V~1500V

    最大DC電流：224.5A

    DC遅延スタート機能：備える

    電圧レギュレーション精度：≤2%

    電流レギュレーション精度 ：≤5%

    システムパラメータ

    最大効率：98.50%

    作業環境温度：-30℃~60℃（50℃以上のディレーティング）

    許容相対湿度：≤95%RH ，凝縮なし

    ノイズ：＜75dB

    放熱方式：スマート風冷

    防護レベル：IP21

    海抜高度：3000メートル（3000メートル以上はディレーティングして使用する必要がある）

    通信インタフェース：RS485、CAN、Ethernet

    通信プロトコル：MODBUS TCP/RTU、IEC61850、CAN2.0
