KLD-PEH シリーズの
光貯蔵一体化システム
50kW/100kWh
スマート
信頼できる
柔軟
KLD-PEH シリーズの
光貯蔵一体化システム
50kW/100kWh

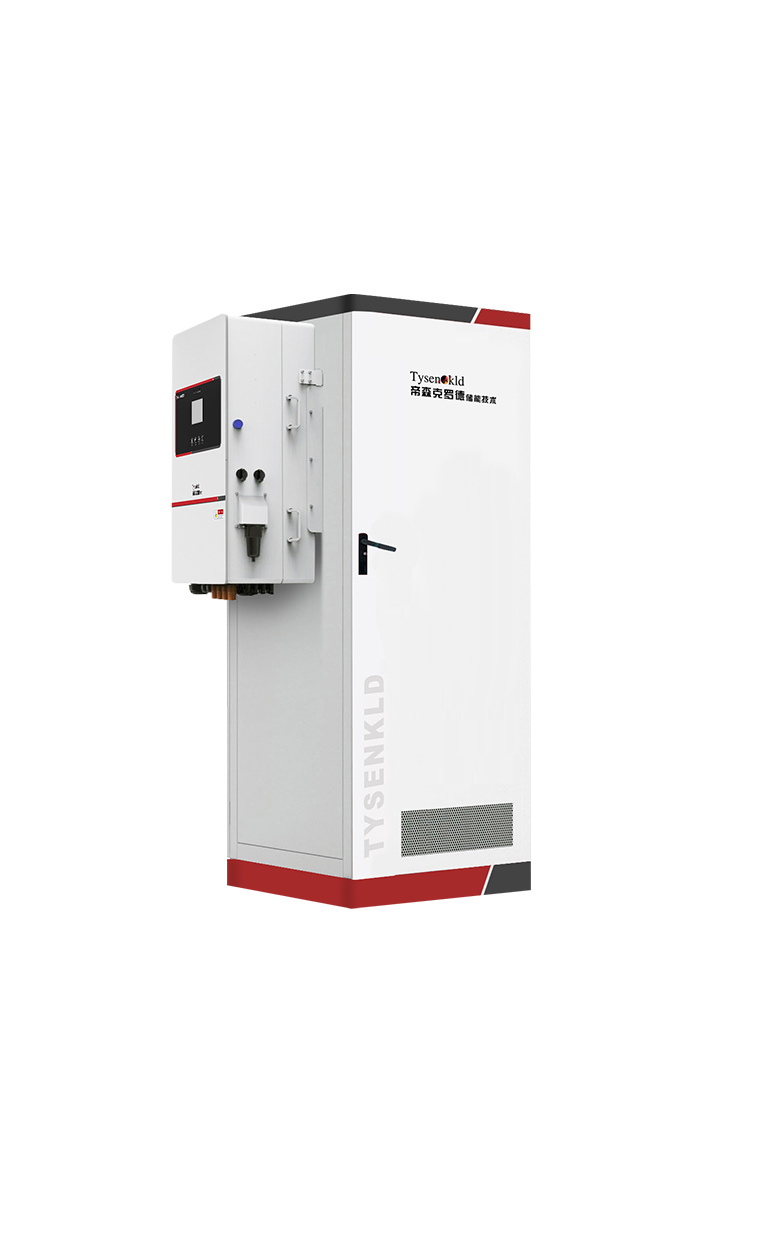

TYSEN KLD-PEHシリーズの光貯蔵一体化システムは、太陽光発電のアクセスに対応することができ、4つのMPPTを備え、セル、バッテリー管理システムBMS、コンバータシステムPCS、エネルギー管理システムEMS、主動的な安全と熱管理システムを統合し、小型工商業企業などに適用する。
スマートBMS主動式バランスは、完全な保護を提供し、バッテリーパックのサイクル寿命を効果的に延長する。

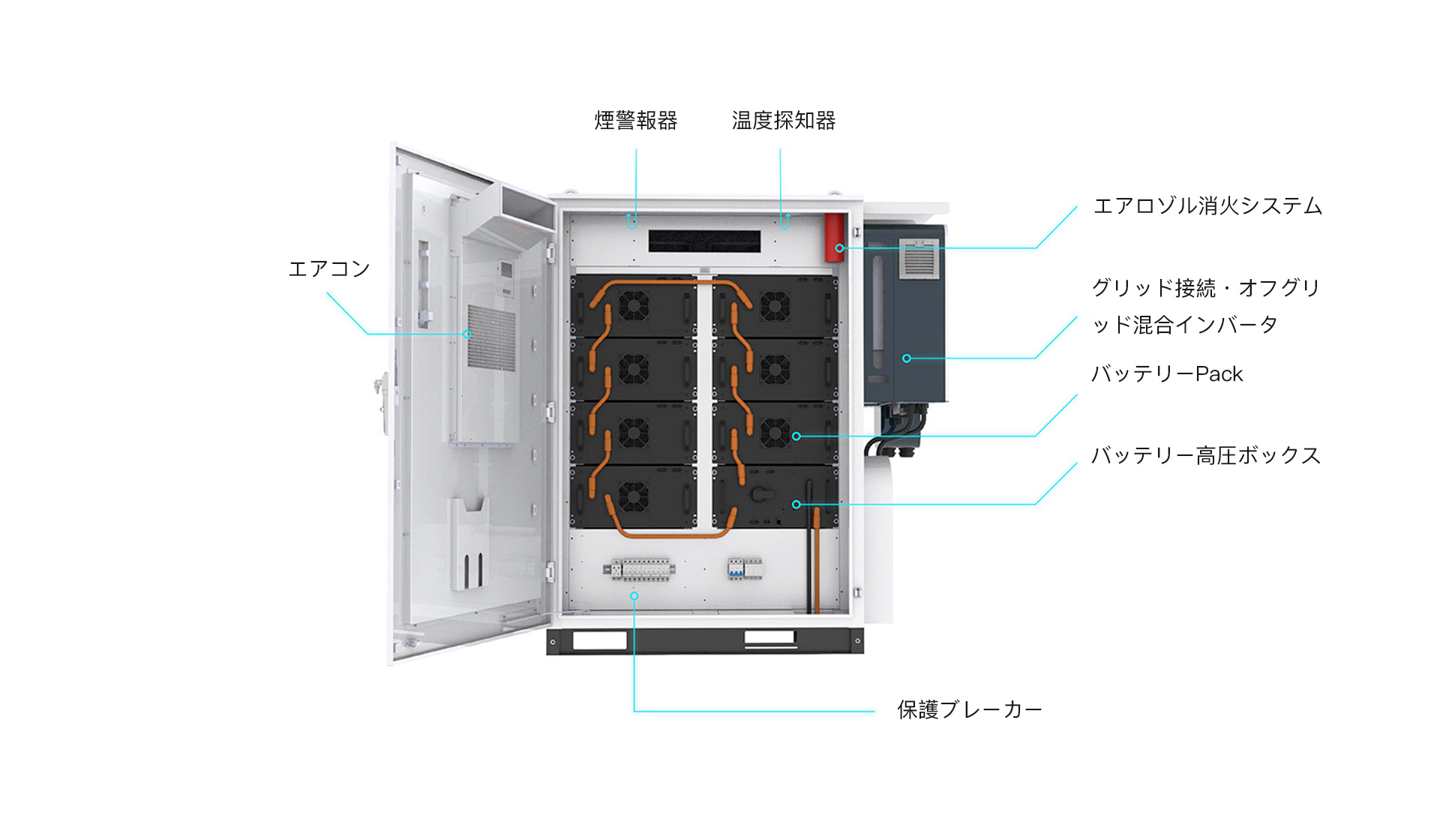

コバルトフリーリン酸鉄リチウム（LFP）バッテリー、PACK+システム+キャビネット断熱三重消防設計、独立したリレー保護、セル級熱監視、単点故障物理隔離で、システムの安全性を大幅に向上させる。
EMS、PCSとBMSを統合し、電源が冗長で、ブラックスタートなどの機能に対応する。

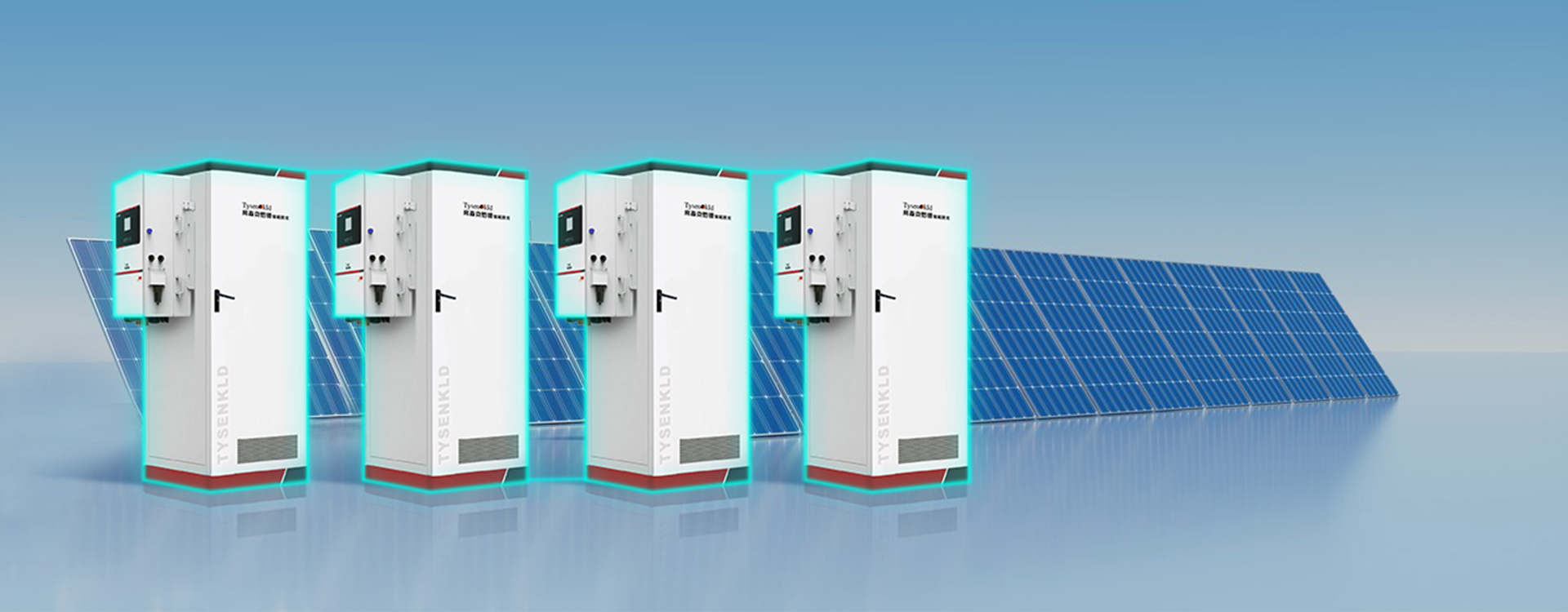

制御合流キャビネットとの組み合わせを通じ、分散式エネルギー貯蔵システムのモジュール化容量拡張を実現し、大規模な応用シーンの配置ニーズを満たす。
クラスタレベルの管理で、バッテリーの利用率と全ライフサイクルの収益を向上させる。
パワー因数調節、高低電圧通過、平衡バランス、高精度電圧レギュレーション・電流レギュレーションなどの電力網安定制御戦略に対応する。
制御合流キャビネットとの組み合わせを通じ、分散式エネルギー貯蔵システムのモジュール化容量拡張を実現し、大規模な応用シーンの配置ニーズを満たす。
| モデル | KLD-PEH-50kW/100kWh |
| システムパラメータ | |
| 定額出力電圧(W) | 50000 |
| AC出力周波数/電圧 | 50/60Hz;3LN/PE AC220V/380V,AC230V/400V |
| 電気量(kWh) | 100.35 |
| 定格出力電流(A) | 75.8 |
| バッテリーの作動電圧(V) | DC280～410 |
| ハウジングの防護レベル | IP54 |
| 太陽光発電のパラメータ | |
| 最大の太陽光発電入力パワー(W) | 75000 |
| 最大の太陽光発電入力電流(A) | 36+36+36+36 |
| 定額の太陽光発電入力電流(VDC) | 630 |
| 起動DC電圧(VDC) | 180 |
| MPPT電圧範囲(VDC) | 180-900 |
| 最大の太陽光発電短絡電流(A) | 42+42+42+42 |
| MPPT数 | 4 |
| 効率 | |
| 最大効率 | 97.6% |
| 最大バッテリー充放電効率 | 91% |
| バッテリー規格 | |
| 標準電圧(V) | 51.2 |
| バッテリーエネルギー(kWh) | 5.12 |
メモ：詳しいパラメータを調べるには、資料ダウンロードページへどうぞ
システムパラメータ
定額出力電圧(W)：50000
AC出力周波数/電圧：50/60Hz;3LN/PE AC230V/400V
電気量(kWh)：100.35
定格出力電流(A)：75.8
バッテリーの作動電圧(V)：DC280～410
ハウジングの防護レベル：IP54
太陽光発電のパラメータ
最大の太陽光発電入力パワー(W)：75000
最大の太陽光発電入力電流(A)：36+36+36+36
定額の太陽光発電入力電流(VDC)：630
起動DC電圧(VDC)：180
MPPT電圧範囲(VDC)：180-900
最大の太陽光発電短絡電流(A)：42+42+42+42
MPPT数：4
効率
最大効率：97.6%
最大バッテリー充放電効率：91%
バッテリー規格
標準電圧(V)：51.2
バッテリーエネルギー(kWh)：5.12
