KLD-RS シリーズの
家庭用エネルギー
貯蔵インバーター
IP65低圧版
スマート
安定
信頼できる
単/三相
KLD-RS シリーズの
家庭用エネルギー
貯蔵インバーター
IP65低圧版

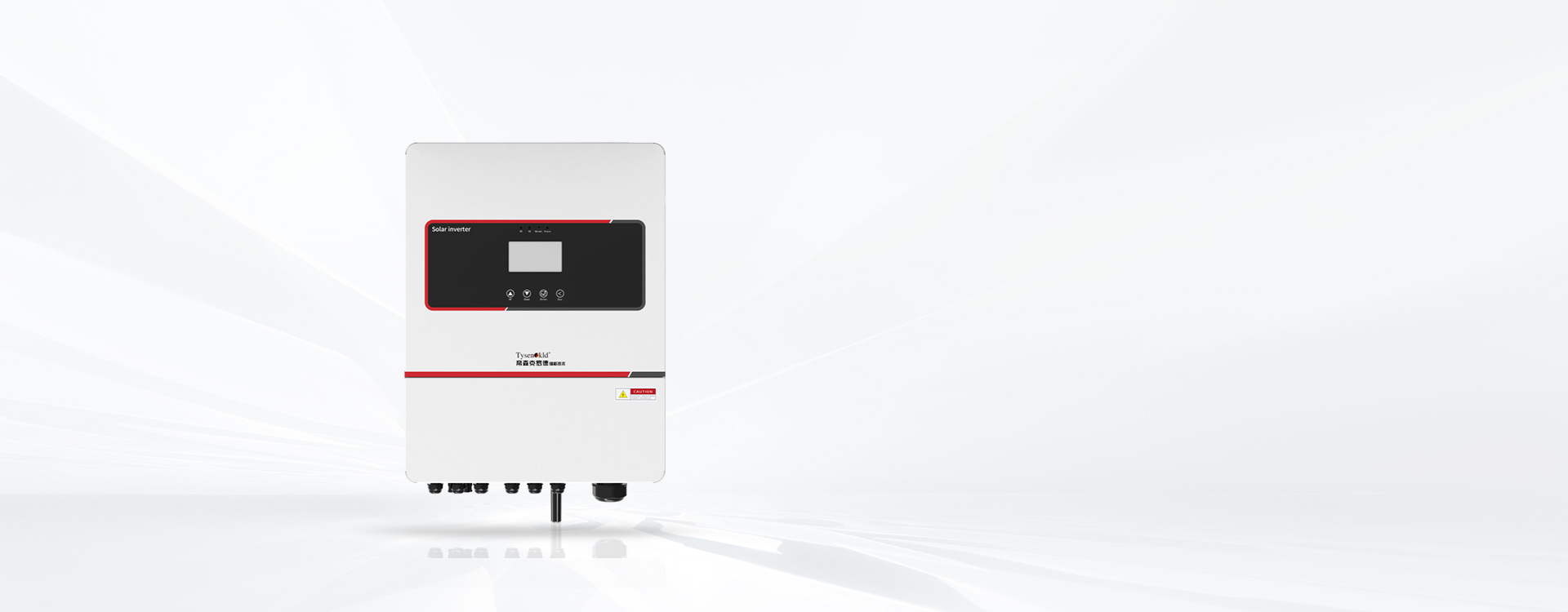

KLD-RSシリーズの家庭用エネルギー貯蔵インバータ（低圧）は、単相パワー範囲1-8kW、三相パワー範囲8-14kW、いずれも20-60Vのバッテリーモジュールと互換性があり、完全不均衡な負荷付きに対応し、防護レベルIP65はさまざまな複雑な環境に適応し、SPWM技術を通じてDCからACへの転換を実現し、家庭や小型企業にエネルギーソリューションを提供する。

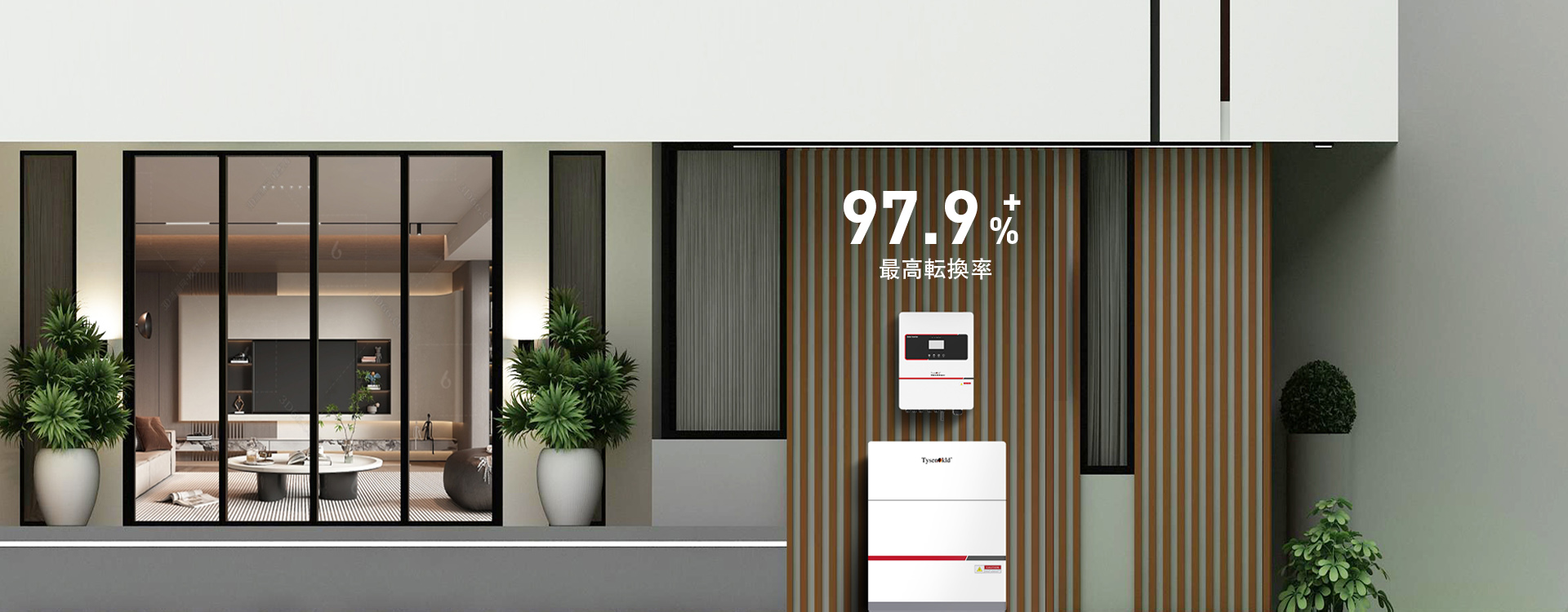

業界トップクラスの転換効率は、先進的な電力電子技術によるものある。
スマートモジュールコントローラを組み合わせた後、モジュール級のベスト発電を実現した。
AC/DCサージ二級保護。

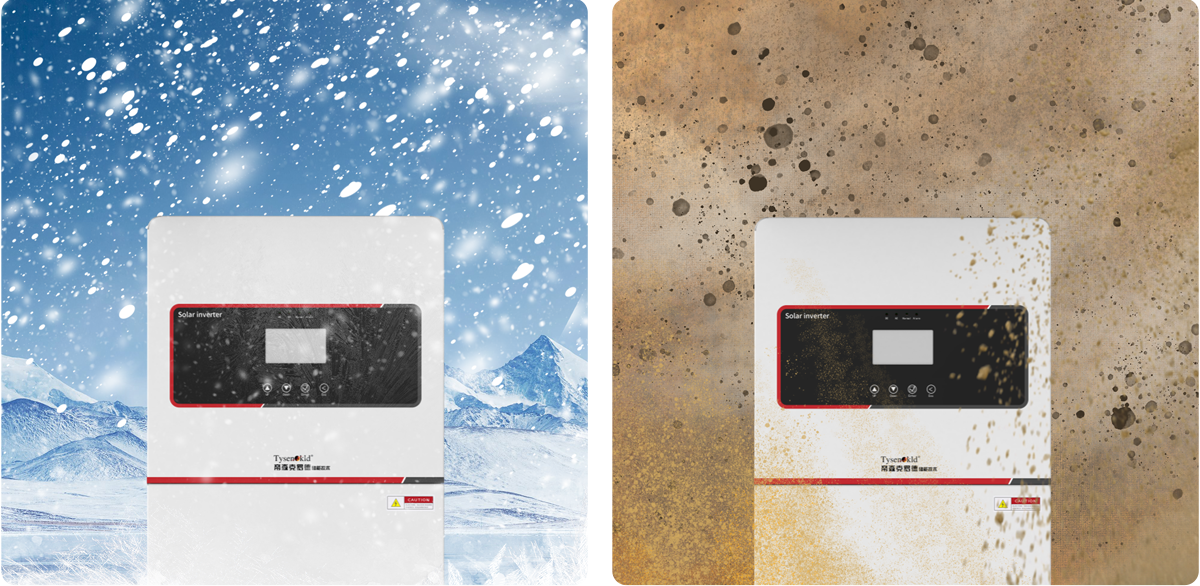

防護レベルIP65（高温、雪の日、砂嵐、雨の日）。
複数のバッテリーの並列接続に対応し、BMSの自己適応充電戦略は、各バッテリー間の充電バランスを確保する。
| モデル | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| シャットダウン機能 | はい | ||
| バッテリーパラメータ | |||
| バッテリー入力回路数 | 1 | ||
| バッテリータイプ | リチウムバッテリー | ||
| 定額バッテリー電圧 | 51.2V | ||
| バッテリー電圧範囲 | 42V-58V | ||
| 最大電圧 | 60V | ||
| 定額充放電パワー | 5kW | 6kW | 8kW |
| 最大充放電電流 | 120A | 140A | 190A |
| 通信インタフェース | RS485/CAN | ||
| 太陽光発電入力 | |||
| 太陽光発電入力回路数 | 2 | ||
| 最大出力パワー | 7500Wp | 9000Wp | 12000Wp |
| 最大入力電圧 | 500V | ||
| 起動電圧 | 95V | 120V | |
| MPPT電圧範囲 | 150-425V | ||
| 定格電圧 | 360V | ||
| MPPT数 | 2 | ||
| 各回路のMPPT入力ストリング数 | 1+1 | 2+1 | |
| グリッド接続パラメータ | |||
| 定額出力パワー | 5000W | 6000W | 8000W |
| 最大出力電流 | 22.7A | 27.2A | 34.5A |
| 最大電力網入力電流 | 27.2A | 32.6A | 38.3A |
| 定額グリッド接続電圧 | 220V/230V/240V | ||
| 電力網電圧範囲 | 184-264V | ||
| 定額電力網周波数 | 50/60Hz | ||
| 電力網周波数範囲 | 45Hz-55Hz/55Hz-65Hz | ||
| パワー因数 | 1（0.8リード-0.8ラグ） | ||
| THDi (定額パワー) | ＜3% | ||
| オフグリッドパラメータ | |||
| 定額出力パワー | 5kVA | 6kVA | 8kVA |
| 最大出力パワー | 5kVA | 6kVA | 8kVA |
| 最大出力電流 | 22.7A | 27.2A | 34.5A |
| 定額出力電圧 | 220V/230V/240V | ||
| 定額電力網周波数 | 50/60Hz | ||
| THDU （@リニア負荷） | ＜2% | ||
| 切り替え時間 | ＜20ms | ||
| 効率 | |||
| 最大効率 | 97% | ||
| 最大バッテリー充放電効率 | 96% | ||
| 防護レベル | IP65 | ||
| マンマシンインタラクション方式 | LED/APP/WIFI/4G/ブルートゥース（オプション） | ||
| モデル | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| AC出力パラメータ | |||
| 定額出力パワー | 10000W | 12000W | 14000W |
| 最大出力パワー | 12000W | 13200W | 15400W |
| ピークパワー（オフグリッド） | 2 times 定額パワー, 10S | 1.8 times 定額パワー, 10s | |
| AC出力定額電流 | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| 最大AC電流 | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| 定額電力網電圧 | 3L/N/PE 380V/400V | ||
| 効率 | |||
| 最大効率 | 97.90% | ||
| MPPT効率 | 99.90% | ||
| ヨーロッパ効率 | 96.90% | ||
| 太陽光発電入力 | |||
| 最大出力パワー | 15000W | 18000W | 20000W |
| 最大入力電圧 | 650V(160V-800V) | ||
| MPPT数 | 2 | ||
| 最高各MPPTの入力文字列 | 2+1 | ||
| MPPT電圧範囲 | 200-700V | ||
| フルロードMPPTの電 | 250-850V | 290-850V | 350-850V |
| 定額入力電圧 | 650V | ||
| 起動電圧 | 160V | ||
| 最大入力電流（A） | 26A/17A | ||
| 短絡電流 | 34A/20A | ||
| バッテリーパラメータ | |||
| バッテリー電圧範囲 | 40-60V | ||
| 最大充電電流 | 220A | 250A | 280A |
| 最大放電電流 | 220A | 250A | 280A |
メモ：詳しいパラメータを調べるには、資料ダウンロードページへどうぞ
シャットダウン機能：はい
バッテリーパラメータ
バッテリー入力回路数：1
バッテリータイプ：リチウムバッテリー
定額バッテリー電圧：51.2V
バッテリー電圧範囲：42V-58V
最大電圧：60V
定額充放電パワー：5kW
最大充放電電流：120A
通信インタフェース：RS485/CAN
太陽光発電入力
太陽光発電入力回路数：2
最大出力パワー：7500Wp
最大入力電圧：500V
起動電圧：95V
MPPT電圧範囲：150-425V
定格電圧：360V
MPPT数：2
各回路のMPPT入力ストリング数 ：1+1
グリッド接続パラメータ
定額出力パワー：5000W
最大出力電流：22.7A
最大電力網入力電流：27.2A
定額グリッド接続電圧：220V/230V/240V
電力網電圧範囲：184-264V
定額電力網周波数：50/60Hz
電力網周波数範囲：45Hz-55Hz/55Hz-65Hz
パワー因数：1（0.8リード-0.8ラグ）
THDi (定額パワー)：＜3%
オフグリッドパラメータ
定額出力パワー：5kVA
最大出力パワー：5kVA
最大出力電流：22.7A
定額出力電圧：220V/230V/240V
定額電力網周波数：50/60Hz
THDU （@リニア負荷）：＜2%
切り替え時間：＜20ms
効率
最大効率：97%
最大バッテリー充放電効率：96%
防護レベル：IP65
マンマシンインタラクション方式：LED/APP/WIFI/4G/ブルートゥース（オプション）
シャットダウン機能：はい
バッテリーパラメータ
バッテリー入力回路数：1
バッテリータイプ：リチウムバッテリー
定額バッテリー電圧：51.2V
バッテリー電圧範囲：42V-58V
最大電圧：60V
定額充放電パワー：6kW
最大充放電電流：140A
通信インタフェース：RS485/CAN
太陽光発電入力
太陽光発電入力回路数：2
最大出力パワー：9000Wp
最大入力電圧：500V
起動電圧：95V
MPPT電圧範囲：150-425V
定格電圧：360V
MPPT数：2
各回路のMPPT入力ストリング数 ：1+1
グリッド接続パラメータ
定額出力パワー：6000W
最大出力電流：27.2A
最大電力網入力電流：27.2A
定額グリッド接続電圧：220V/230V/240V
電力網電圧範囲：184-264V
定額電力網周波数：50/60Hz
電力網周波数範囲：45Hz-55Hz/55Hz-65Hz
パワー因数：1（0.8リード-0.8ラグ）
THDi (定額パワー)：＜3%
オフグリッドパラメータ
定額出力パワー：6kVA
最大出力パワー：6kVA
最大出力電流：27.2A
定額出力電圧：220V/230V/240V
定額電力網周波数：50/60Hz
THDU （@リニア負荷）：＜2%
切り替え時間：＜20ms
効率
最大効率：97%
最大バッテリー充放電効率：96%
防護レベル：IP65
マンマシンインタラクション方式：LED/APP/WIFI/4G/ブルートゥース（オプション）
シャットダウン機能：はい
バッテリーパラメータ
バッテリー入力回路数：1
バッテリータイプ：リチウムバッテリー
定額バッテリー電圧：51.2V
バッテリー電圧範囲：42V-58V
最大電圧：60V
定額充放電パワー：8kW
最大充放電電流：190A
通信インタフェース：RS485/CAN
太陽光発電入力
太陽光発電入力回路数：2
最大出力パワー：12000Wp
最大入力電圧：500V
起動電圧：120V
MPPT電圧範囲：150-425V
定格電圧：360V
MPPT数：2
各回路のMPPT入力ストリング数 ：2+1
グリッド接続パラメータ
定額出力パワー：8000W
最大出力電流：34.5A
最大電力網入力電流：38.3A
定額グリッド接続電圧：220V/230V/240V
電力網電圧範囲：184-264V
定額電力網周波数：50/60Hz
電力網周波数範囲：45Hz-55Hz/55Hz-65Hz
パワー因数：1（0.8リード-0.8ラグ）
THDi (定額パワー)：＜3%
オフグリッドパラメータ
定額出力パワー：8kVA
最大出力パワー：8kVA
最大出力電流：34.5A
定額出力電圧：220V/230V/240V
定額電力網周波数：50/60Hz
THDU （@リニア負荷）：＜2%
切り替え時間：＜20ms
効率
最大効率：97%
最大バッテリー充放電効率：96%
防護レベル：IP65
マンマシンインタラクション方式：LED/APP/WIFI/4G/ブルートゥース（オプション）
AC出力パラメータ
定額出力パワー：10000W
最大出力パワー：12000W
ピークパワー（オフグリッド）: 定額パワーの2倍、10S
AC出力定額電流：15.2A/14.5A
最大AC電流：22.7A/21.7A
定額電力網電圧：3L/N/PE 380V/400V
効率
最大効率97.90%
MPPT効率：99.90%
ヨーロッパ効率：96.90%
太陽光発電入力
最大出力パワー：15000W
最大入力電圧：650V(160V-800V)
MPPT数：2
最高各MPPTの入力文字列：2+1
MPPT電圧範囲：200-700V
フルロードMPPTの電：250-850V
定額入力電圧：650V
起動電圧：160V
最大入力電流（A）：26A/17A
短絡電流：34A/20A
バッテリーパラメータ
バッテリー電圧範囲：40-60V
最大充電電流：220A
最大放電電流：220A
AC出力パラメータ
定額出力パワー：12000W
最大出力パワー：13200W
ピークパワー（オフグリッド）: 定額パワーの2倍、10S
AC出力定額電流：18.2A/17.4A
最大AC電流：27.3A/26.1A
定額電力網電圧：3L/N/PE 380V/400V
効率
最大効率97.90%
MPPT効率：99.90%
ヨーロッパ効率：96.90%
太陽光発電入力
最大出力パワー：18000W
最大入力電圧：650V(160V-800V)
MPPT数：2
最高各MPPTの入力文字列：2+1
MPPT電圧範囲：200-700V
フルロードMPPTの電：290-850V
定額入力電圧：650V
起動電圧：160V
最大入力電流（A）：26A/17A
短絡電流：34A/20A
バッテリーパラメータ
バッテリー電圧範囲：40-60V
最大充電電流：250A
最大放電電流：250A
AC出力パラメータ
定額出力パワー：14000W
最大出力パワー：15400W
ピークパワー（オフグリッド）: 定額パワーの1.8倍、10S
AC出力定額電流：21.1A/20.3A
最大AC電流：27.6A/26.4A
定額電力網電圧：3L/N/PE 380V/400V
効率
最大効率97.90%
MPPT効率：99.90%
ヨーロッパ効率：96.90%
太陽光発電入力
最大出力パワー：20000W
最大入力電圧：650V(160V-800V)
MPPT数：2
最高各MPPTの入力文字列：2+1
MPPT電圧範囲：200-700V
フルロードMPPTの電：350-850V
定額入力電圧：650V
起動電圧：160V
最大入力電流（A）：26A/17A
短絡電流：34A/20A
バッテリーパラメータ
バッテリー電圧範囲：40-60V
最大充電電流：280A
最大放電電流：280A
