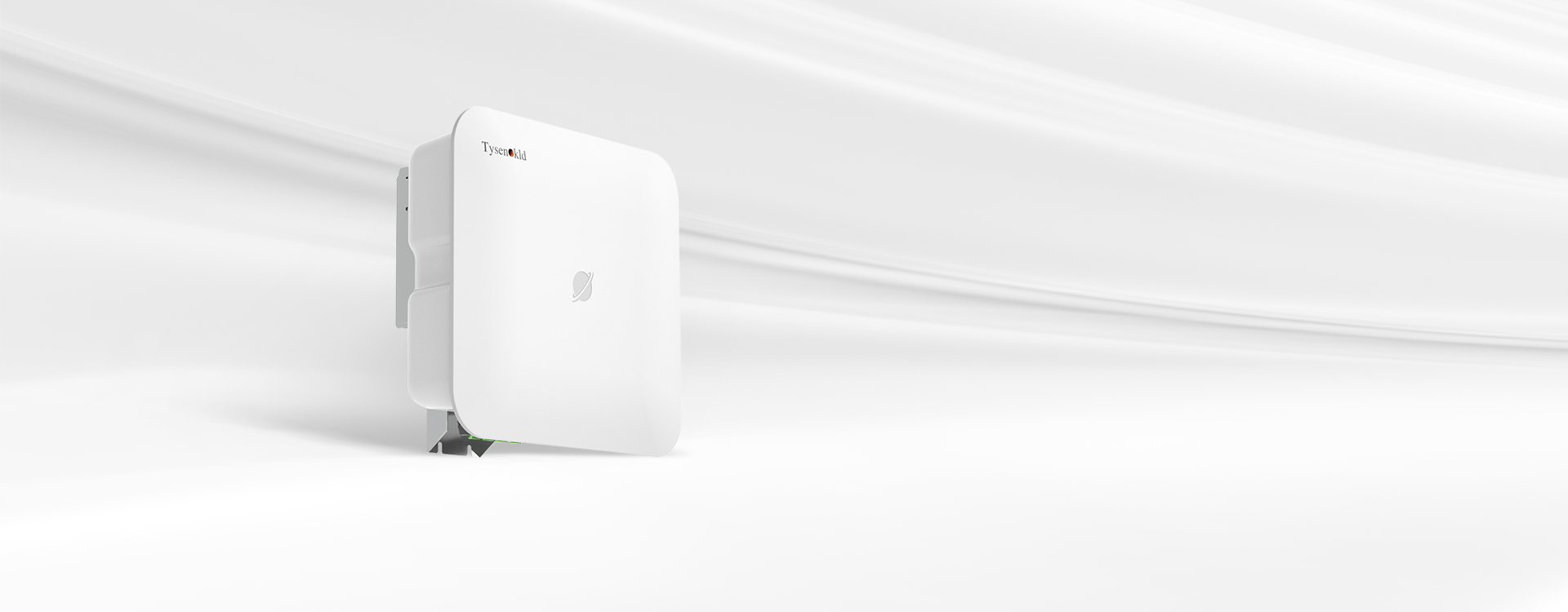

KLD-MS Siri

Penyongsang PV
Rentetan Tiga Fasa

（10-110kW）

Cekap Stabil Boleh dipercayai

Gambaran Keseluruhan Produk

Penyongsang PV rentetan tiga fasa KLD-MS sesuai untuk projek PV kediaman serta industri kecil dan komersial. Julat kuasa ialah 10-110kW, dan arus input rentetan tunggal maksimum adalah sehingga 40A, yang sepadan dengan sempurna dengan modul kuasa tinggi; ia juga mempunyai padanan yang tinggi, kecekapan tinggi, julat voltan MPPT yang luas, dan produk bersaiz kecil dan ringan, yang mudah untuk pemasangan dan penyelenggaraan.

Ciri-ciri Produk

Mudah alih dan ringan
Waranti berganda tanpa kebimbangan
Stabil dan boleh dipercayai
Perlindungan tinggi
Komunikasi yang fleksibel
Peraturan tiga fasa

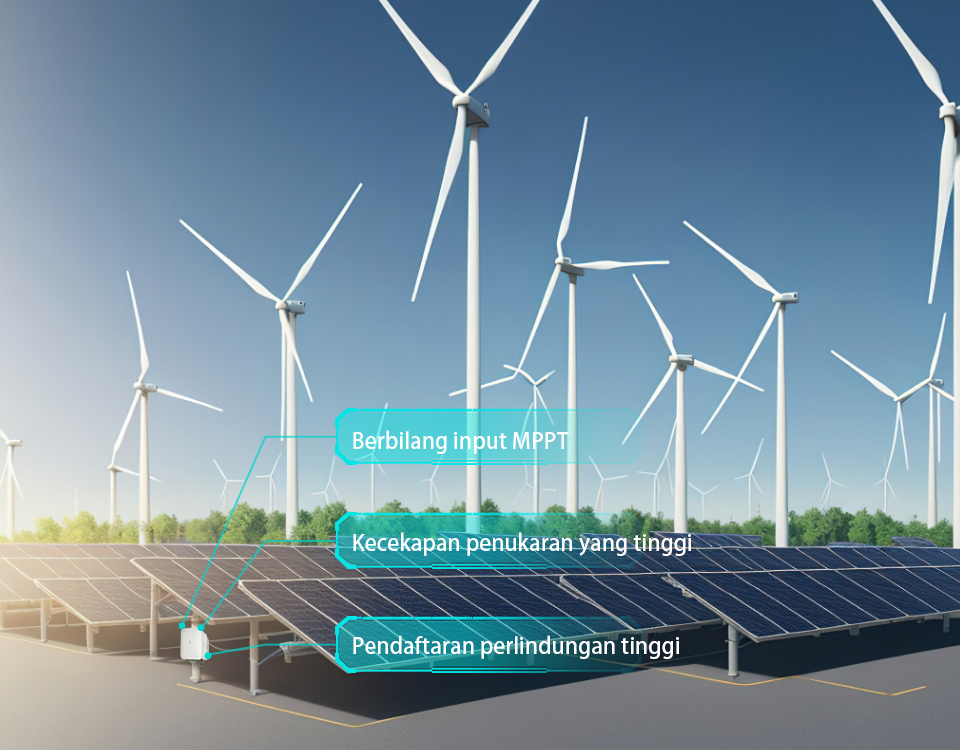

Penjanaan Kuasa yang Cekap

Kecekapan penukaran yang tinggi

Topologi yang cekap untuk kecekapan penukaran yang tinggi di bawah pelbagai senario penyinaran.

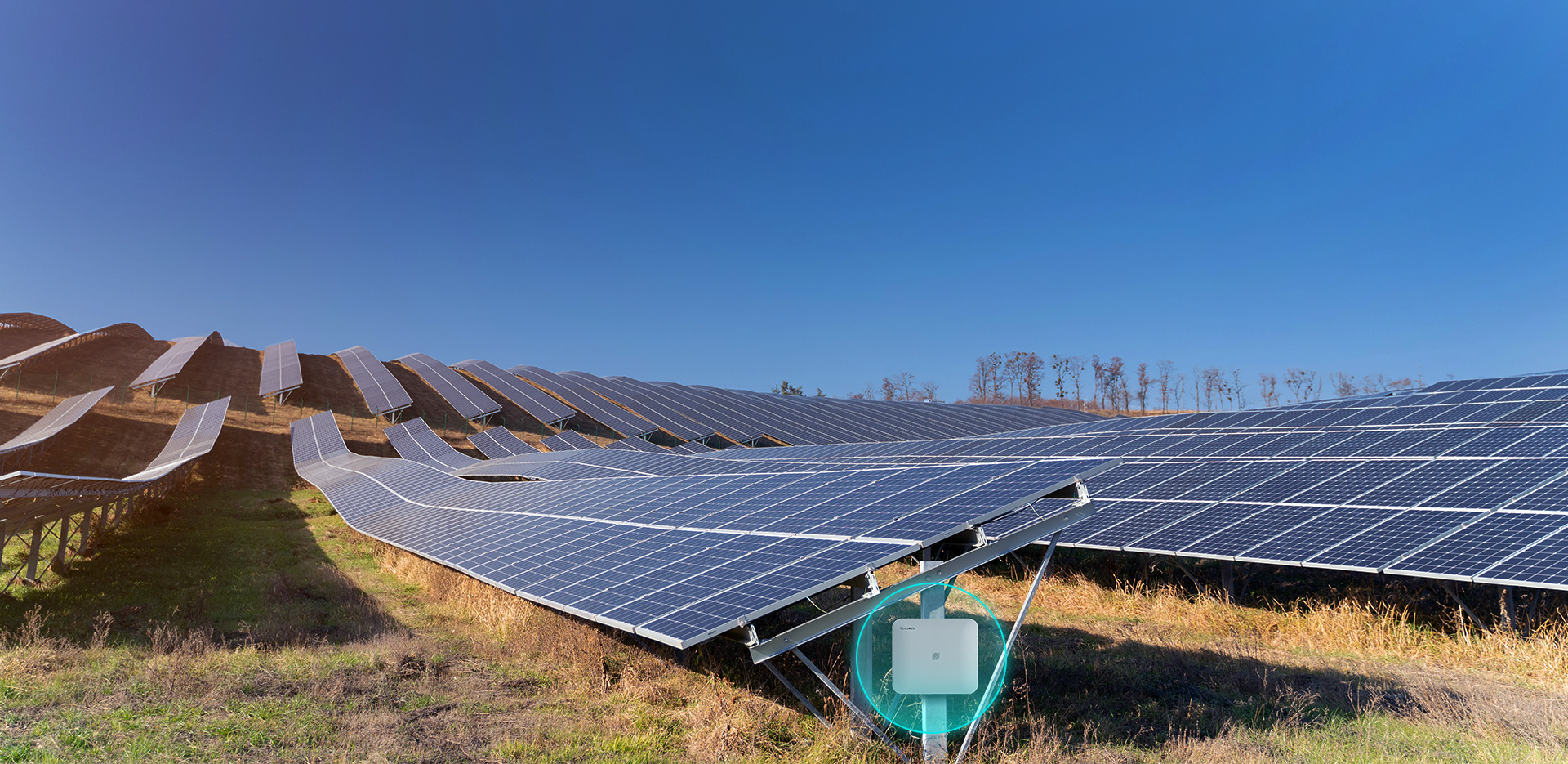

Algoritma kawalan kurungan penjejakan pintar

Paksi tunggal, dwi paksi dan paksi serong tersedia untuk menghadapi rupa bumi yang kompleks dan senario cuaca yang berbeza, mencapai sudut penjejakan yang optimum dan meningkatkan kecekapan penjanaan kuasa.

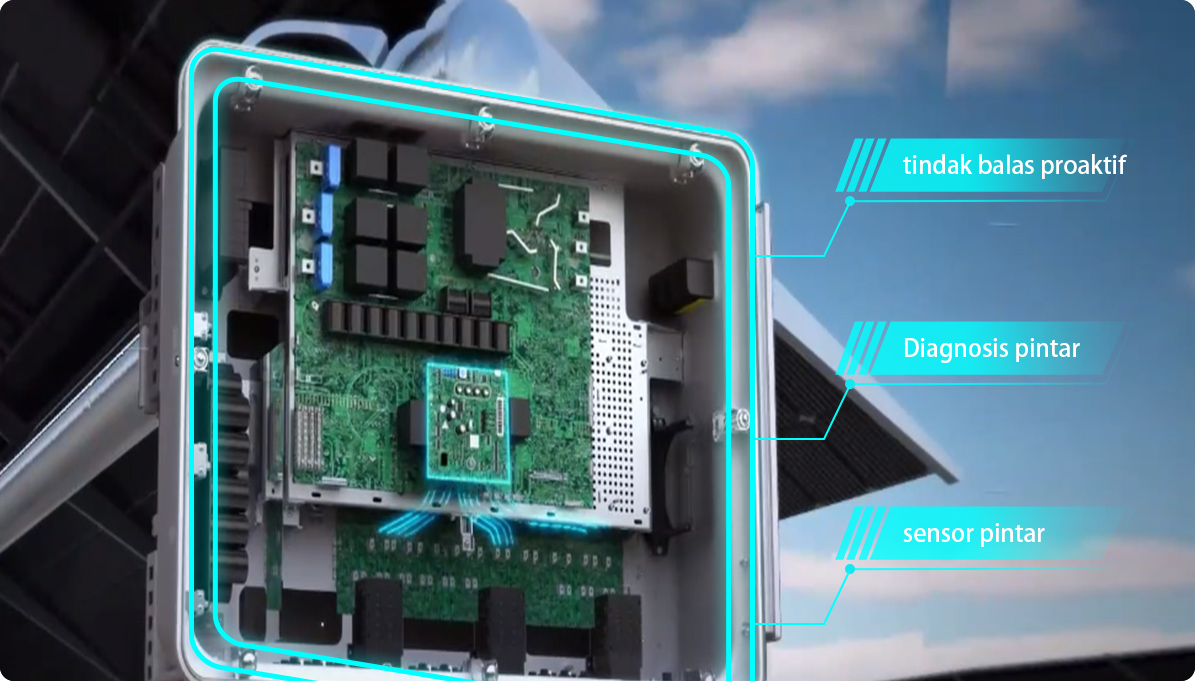

Selamat dan Boleh Dipercayai

Perlindungan keselamatan berganda pada sisi DC - pemotongan tali pintar

Senario penuh, berketepatan tinggi, pengecaman aktif anomali DC, tindak balas pantas peringkat milisaat, memastikan keselamatan bahagian DC sistem.

Grid Mesra

  • Grid kuasa yang sangat
    lemah menyesuaikan diri dengan
  • SCR=1.1/THDi＜1%

operasi kuasa penuh + kualiti kuasa yang lebih baik

  • UHV AC
  • SCCR=0.7/SCR=1.1

siri pampasan + kebolehsuaian rangkaian yang lemah kepada grid kuasa yang kompleks

  • UHV DC mematuhi
  • GB 37408.

Kuasa aktif voltan tinggi tidak akan berkurangan.

Parameter teknikal

Model KLD-MS10kW-3 KLD-MS20kW-3 KLD-MS30kW-3 KLD-MS50kW-3 KLD-MS60kW-3 KLD-MS80kW-3 KLD-MS100kW-3 KLD-MS110kW-3
Tahap perlindungan IP65
Input (DC)
Kuasa keluaran maksimum (W) 15000 30000 45000 75000 90000 120000 150000 165000
Voltan masukan maksimum (V) 1100
Julat voltan MPPT (V) 150-1000 200-1000
Julat voltan beban penuh MPPT (V) 500-850
Voltan masukan berkadar ( V ) 620
Voltan permulaan ( V ) 150 200
Arus input maksimum (A) 15*2 32*2 38*2 40*3 38*4 38*6
Arus litar pintas ( A ) 25*2 48*2 48*2 48*3 48*4 48*6
Bilangan terminal MPPT/DC 2/2 2/4 2/5 3/7 4/8 6/12
Output (AC)
Kuasa keluaran maksimum (VA) 11000 22000 33000 55000 66000 88000 110000 110000
Kuasa keluaran yang dinilai ( W ) 10000 20000 30000 50000 60000 80000 100000 110000
Arus keluaran maksimum (A) 17 32 48 80 96 127 158 158
Voltan terkadar ( V ) 3P+N+PE/3P+PE AC230/400
Julat voltan grid AC260V-519V (boleh laras)
kecekapan
kecekapan maksimum 98.70% 98.75% 98.50% 98.80% 99.00%
kecekapan China 98.23% 98.35% 98.10% 98.45% 98.50% 98.30% 98.40%

Nota: Untuk melihat parameter terperinci, sila pergi ke halaman muat turun data.

Parameter teknikal

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：15000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：150-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：150

    Arus input maksimum (A)：15*2

    Arus litar pintas ( A )：25*2

    Bilangan terminal MPPT/DC：2/2

    Output (AC)

    Kuasa keluaran maksimum (VA)：11000

    Kuasa keluaran yang dinilai ( W )：10000

    Arus keluaran maksimum (A)：17

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：98.70%

    kecekapan China：98.23%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：30000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：150-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：150

    Arus input maksimum (A)：32*2

    Arus litar pintas ( A )：48*2

    Bilangan terminal MPPT/DC：2/4

    Output (AC)

    Kuasa keluaran maksimum (VA)：22000

    Kuasa keluaran yang dinilai ( W )：20000

    Arus keluaran maksimum (A)：32

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：98.75%

    kecekapan China：98.35%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：45000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：200-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：200

    Arus input maksimum (A)：38*2

    Arus litar pintas ( A )：48*2

    Bilangan terminal MPPT/DC：2/5

    Output (AC)

    Kuasa keluaran maksimum (VA)：33000

    Kuasa keluaran yang dinilai ( W )：30000

    Arus keluaran maksimum (A)：48

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：98.50%

    kecekapan China：98.10%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：75000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：200-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：200

    Arus input maksimum (A)：40*3

    Arus litar pintas ( A )：48*3

    Bilangan terminal MPPT/DC：3/7

    Output (AC)

    Kuasa keluaran maksimum (VA)：55000

    Kuasa keluaran yang dinilai ( W )：50000

    Arus keluaran maksimum (A)：80

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：98.80%

    kecekapan China：98.45%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：90000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：200-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：200

    Arus input maksimum (A)：38*4

    Arus litar pintas ( A )：48*4

    Bilangan terminal MPPT/DC：4/8

    Output (AC)

    Kuasa keluaran maksimum (VA)：66000

    Kuasa keluaran yang dinilai ( W )：60000

    Arus keluaran maksimum (A)：96

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：99.00%

    kecekapan China：98.50%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：120000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：200-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：200

    Arus input maksimum (A)：38*6

    Arus litar pintas ( A )：48*6

    Bilangan terminal MPPT/DC：6/12

    Output (AC)

    Kuasa keluaran maksimum (VA)：88000

    Kuasa keluaran yang dinilai ( W )：80000

    Arus keluaran maksimum (A)：127

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：99.00%

    kecekapan China：98.30%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：150000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：200-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：200

    Arus input maksimum (A)：38*6

    Arus litar pintas ( A )：48*6

    Bilangan terminal MPPT/DC：6/12

    Output (AC)

    Kuasa keluaran maksimum (VA)：110000

    Kuasa keluaran yang dinilai ( W )：100000

    Arus keluaran maksimum (A)：158

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：99.00%

    kecekapan China：98.40%

  • Tahap perlindungan：IP65

    Input (DC)

    Kuasa keluaran maksimum (W)：165000

    Voltan masukan maksimum (V)：1100

    Julat voltan MPPT (V)：200-1000

    Julat voltan beban penuh MPPT (V)：500-850

    Voltan masukan berkadar ( V )：620

    Voltan permulaan ( V ) ：200

    Arus input maksimum (A)：38*6

    Arus litar pintas ( A )：48*6

    Bilangan terminal MPPT/DC：6/12

    Output (AC)

    Kuasa keluaran maksimum (VA)：110000

    Kuasa keluaran yang dinilai ( W )：110000

    Arus keluaran maksimum (A)：158

    Voltan terkadar ( V )：3P+N+PE/3P+PE AC230/400

    Julat voltan grid：AC260V-519V (boleh laras)

    kecekapan

    kecekapan maksimum：99.00%

    kecekapan China：98.40%
