Penyongsang Storan Tenaga Dalaman
Siri KLD-RS
Versi Voltan Rendah IP65
Pintar
Stabil
Boleh dipercayai
Fasa Tunggal/Tiga Fasa
Penyongsang Storan Tenaga Dalaman
Siri KLD-RS
Versi Voltan Rendah IP65

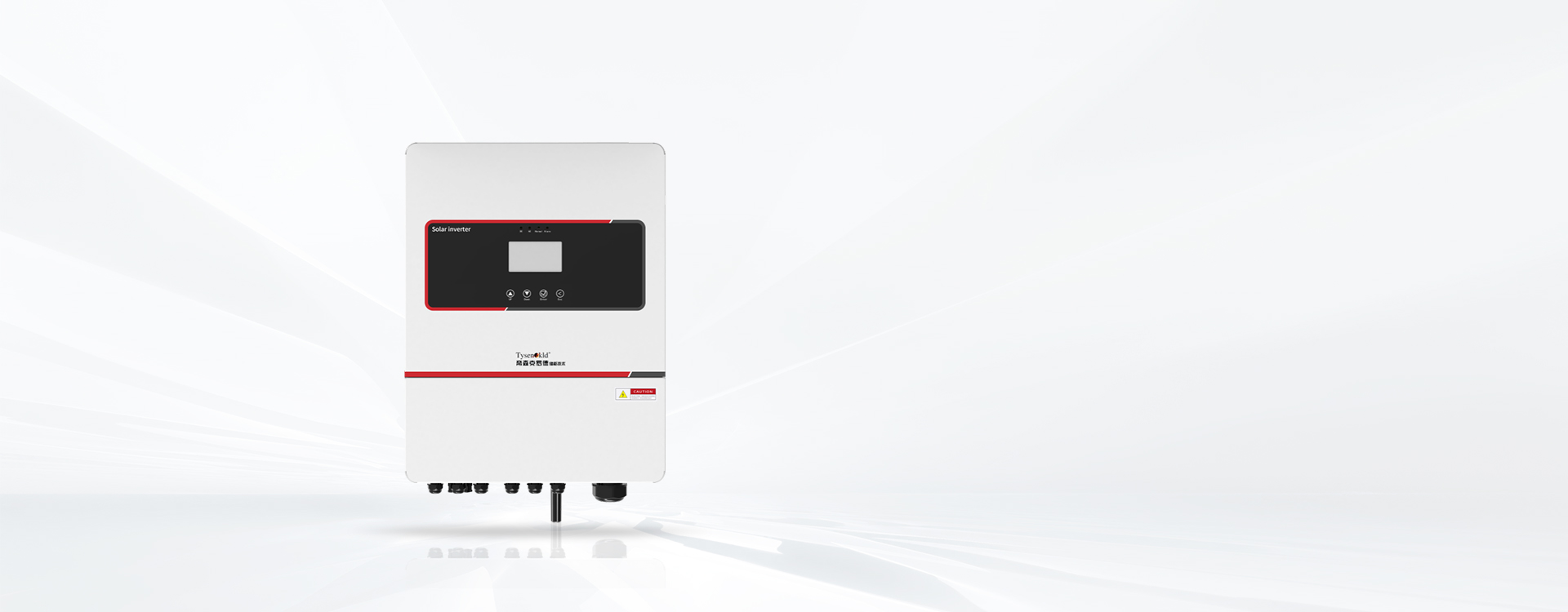

Penyongsang Storan Tenaga Isi Rumah Siri KLD-RS (Voltan Rendah), julat kuasa fasa tunggal 1-8kW, julat kuasa tiga fasa 8-14kW, serasi dengan modul bateri 20-60V, menyokong beban tidak seimbang sepenuhnya, kelas perlindungan IP65 untuk disesuaikan kepada pelbagai perseKitaran yang kompleks, melalui teknologi SPWM untuk mencapai penukaran DC kepada AC, untuk menyediakan penyelesaian tenaga untuk rumah atau perniagaan kecil.
Kecekapan penukaran yang terkemuka dalam industri terima kasih kepada elektronik kuasa termaju.
Penjanaan kuasa optimum pada tahap modul apabila dipasangkan dengan pengawal modul pintar.
Perlindungan sekunder terhadap lonjakan AC dan DC.
Kelas perlindungan IP65 (suhu tinggi, salji, ribut pasir, hujan).
Menyokong berbilang bateri secara selari, strategi pengecasan adaptif BMS untuk memastikan keseimbangan pengecasan antara setiap bateri.
| Model | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| Fungsi | Sambungan Paralel | ||
| Parameter bateri | |||
| Bilangan laluan input bateri | 1 | ||
| jenis bateri | bateri litium | ||
| Voltan bateri yang dinilai | 51.2V | ||
| Julat voltan bateri | 42V-58V | ||
| voltan maksimum | 60V | ||
| Kuasa caj dan nyahcas berkadar | 5kW | 6kW | 8kW |
| Arus cas dan nyahcas maksimum | 120A | 140A | 190A |
| Antaramuka Komunikasi | RS485/CAN | ||
| Input fotovoltaik | |||
| Bilangan laluan input fotovoltaik | 2 | ||
| Kuasa keluaran maksimum | 7500Wp | 9000Wp | 12000Wp |
| Voltan masukan maksimum | 500V | ||
| Voltan permulaan | 95V | 120V | |
| Julat voltan MPPT | 150-425V | ||
| Voltan terkadar | 360V | ||
| kuantiti MPPT | 2 | ||
| Bilangan rentetan input untuk setiap saluran MPPT | 1+1 | 2+1 | |
| Parameter sambungan grid | |||
| Kuasa keluaran yang dinilai | 5000W | 6000W | 8000W |
| Arus keluaran maksimum | 22.7A | 27.2A | 34.5A |
| Arus input grid maksimum | 27.2A | 32.6A | 38.3A |
| Voltan bersambung grid yang dinilai | 220V/230V/240V | ||
| Julat voltan grid | 184-264V | ||
| Kekerapan grid dinilai | 50/60Hz | ||
| Julat frekuensi grid | 45Hz-55Hz/55Hz-65Hz | ||
| faktor kuasa | 1(0.8 lead-0.8 lag) | ||
| THDi (kuasa undian) | ＜3% | ||
| Parameter luar grid | |||
| Kuasa keluaran yang dinilai | 5kVA | 6kVA | 8kVA |
| Kuasa keluaran maksimum | 5kVA | 6kVA | 8kVA |
| Arus keluaran maksimum | 22.7A | 27.2A | 34.5A |
| Voltan keluaran terkadar | 220V/230V/240V | ||
| Kekerapan grid dinilai | 50/60Hz | ||
| THDU (@beban linear) | ＜2% | ||
| masa bertukar | ＜20ms | ||
| kecekapan | |||
| kecekapan maksimum | 97% | ||
| Pengecasan bateri maksimum dan kecekapan nyahcas | 96% | ||
| Tahap perlindungan | IP65 | ||
| Interaksi manusia-komputer | LED/APP/WIFI/4G/Bluetooth (pilihan) | ||
| Model | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| Parameter keluaran AC | |||
| Kuasa keluaran yang dinilai | 10000W | 12000W | 14000W |
| Kuasa keluaran maksimum | 12000W | 13200W | 15400W |
| Peak power (off grid) | 2 kali ganda kuasa undian, 10S | 1.8 kali kuasa undian, 10S | |
| Arus terkadar keluaran AC | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| Arus AC maksimum | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| Voltan grid yang dinilai | 3L/N/PE 380V/400V | ||
| kecekapan | |||
| kecekapan maksimum | 97.90% | ||
| Kecekapan MPPT | 99.90% | ||
| kecekapan Eropah | 96.90% | ||
| Input fotovoltaik | |||
| Kuasa keluaran maksimum | 15000W | 18000W | 20000W |
| Voltan masukan maksimum | 650V(160V-800V) | ||
| kuantiti MPPT | 2 | ||
| Rentetan input maksimum bagi setiap MPPT | 2+1 | ||
| Julat voltan MPPT | 200-700V | ||
| Julat voltan MPPT beban penuh | 250-850V | 290-850V | 350-850V |
| Voltan masukan berkadar | 650V | ||
| Voltan permulaan | 160V | ||
| Arus input maksimum | 26A/17A | ||
| Arus litar pintas | 34A/20A | ||
| Parameter bateri | |||
| Julat voltan bateri | 40-60V | ||
| Arus pengecasan maksimum | 220A | 250A | 280A |
| Arus nyahcas maksimum | 220A | 250A | 280A |
Nota: Untuk melihat parameter terperinci, sila pergi ke halaman muat turun data.
Fungsi：Sambungan Paralel
Parameter bateri
Bilangan laluan input bateri：1
jenis bateri：bateri litium
Voltan bateri yang dinilai：51.2V
Julat voltan bateri：42V-58V
voltan maksimum：60V
Kuasa caj dan nyahcas berkadar：5kW
Arus cas dan nyahcas maksimum：120A
Antaramuka Komunikasi：RS485/CAN
Input fotovoltaik
Bilangan laluan input fotovoltaik：2
Kuasa keluaran maksimum：7500Wp
Voltan masukan maksimum：500V
Voltan permulaan：95V
Julat voltan MPPT：150-425V
Voltan terkadar：360V
kuantiti MPPT：2
Bilangan rentetan input untuk setiap saluran MPPT ：1+1
Parameter sambungan grid
Kuasa keluaran yang dinilai：5000W
Arus keluaran maksimum：22.7A
Arus input grid maksimum：27.2A
Voltan bersambung grid yang dinilai：220V/230V/240V
Julat voltan grid：184-264V
Kekerapan grid dinilai：50/60Hz
Julat frekuensi grid：45Hz-55Hz/55Hz-65Hz
faktor kuasa：1(0.8 lead-0.8 lag)
THDi (kuasa undian)：＜3%
Parameter luar grid
Kuasa keluaran yang dinilai：5kVA
Kuasa keluaran maksimum：5kVA
Arus keluaran maksimum：22.7A
Voltan keluaran terkadar：220V/230V/240V
Kekerapan grid dinilai：50/60Hz
THDU (@beban linear)：＜2%
masa bertukar：＜20ms
kecekapan
kecekapan maksimum：97%
Pengecasan bateri maksimum dan kecekapan nyahcas：96%
Tahap perlindungan：IP65
Interaksi manusia-komputer：LED/APP/WIFI/4G/Bluetooth (pilihan)
Fungsi：Sambungan Paralel
Parameter bateri
Bilangan laluan input bateri：1
jenis bateri：bateri litium
Voltan bateri yang dinilai：51.2V
Julat voltan bateri：42V-58V
voltan maksimum：60V
Kuasa caj dan nyahcas berkadar：6kW
Arus cas dan nyahcas maksimum：140A
Antaramuka Komunikasi：RS485/CAN
Input fotovoltaik
Bilangan laluan input fotovoltaik：2
Kuasa keluaran maksimum：9000Wp
Voltan masukan maksimum：500V
Voltan permulaan：95V
Julat voltan MPPT：150-425V
Voltan terkadar：360V
kuantiti MPPT：2
Bilangan rentetan input untuk setiap saluran MPPT ：1+1
Parameter sambungan grid
Kuasa keluaran yang dinilai：6000W
Arus keluaran maksimum：27.2A
Arus input grid maksimum：27.2A
Voltan bersambung grid yang dinilai：220V/230V/240V
Julat voltan grid：184-264V
Kekerapan grid dinilai：50/60Hz
Julat frekuensi grid：45Hz-55Hz/55Hz-65Hz
faktor kuasa：1(0.8 lead-0.8 lag)
THDi (kuasa undian)：＜3%
Parameter luar grid
Kuasa keluaran yang dinilai：6kVA
Kuasa keluaran maksimum：6kVA
Arus keluaran maksimum：27.2A
Voltan keluaran terkadar：220V/230V/240V
Kekerapan grid dinilai：50/60Hz
THDU (@beban linear)：＜2%
masa bertukar：＜20ms
kecekapan
kecekapan maksimum：97%
Pengecasan bateri maksimum dan kecekapan nyahcas：96%
Tahap perlindungan：IP65
Interaksi manusia-komputer：LED/APP/WIFI/4G/Bluetooth (pilihan)
Fungsi：Sambungan Paralel
Parameter bateri
Bilangan laluan input bateri：1
jenis bateri：bateri litium
Voltan bateri yang dinilai：51.2V
Julat voltan bateri：42V-58V
voltan maksimum：60V
Kuasa caj dan nyahcas berkadar：8kW
Arus cas dan nyahcas maksimum：190A
Antaramuka Komunikasi：RS485/CAN
Input fotovoltaik
Bilangan laluan input fotovoltaik：2
Kuasa keluaran maksimum：12000Wp
Voltan masukan maksimum：500V
Voltan permulaan：120V
Julat voltan MPPT：150-425V
Voltan terkadar：360V
kuantiti MPPT：2
Bilangan rentetan input untuk setiap saluran MPPT ：2+1
Parameter sambungan grid
Kuasa keluaran yang dinilai：8000W
Arus keluaran maksimum：34.5A
Arus input grid maksimum：38.3A
Voltan bersambung grid yang dinilai：220V/230V/240V
Julat voltan grid：184-264V
Kekerapan grid dinilai：50/60Hz
Julat frekuensi grid：45Hz-55Hz/55Hz-65Hz
faktor kuasa：1(0.8 lead-0.8 lag)
THDi (kuasa undian)：＜3%
Parameter luar grid
Kuasa keluaran yang dinilai：8kVA
Kuasa keluaran maksimum：8kVA
Arus keluaran maksimum：34.5A
Voltan keluaran terkadar：220V/230V/240V
Kekerapan grid dinilai：50/60Hz
THDU (@beban linear)：＜2%
masa bertukar：＜20ms
kecekapan
kecekapan maksimum：97%
Pengecasan bateri maksimum dan kecekapan nyahcas：96%
Tahap perlindungan：IP65
Interaksi manusia-komputer：LED/APP/WIFI/4G/Bluetooth (pilihan)
Parameter keluaran AC
Kuasa keluaran yang dinilai：10000W
Kuasa keluaran maksimum：12000W
Kuasa puncak (luar grid): 2 kali ganda kuasa undian, 10S
Arus terkadar keluaran AC：15.2A/14.5A
Arus AC maksimum：22.7A/21.7A
Voltan grid yang dinilai：3L/N/PE 380V/400V
kecekapan
kecekapan maksimum：97.90%
Kecekapan MPPT：99.90%
kecekapan Eropah：96.90%
Input fotovoltaik
Kuasa keluaran maksimum：15000W
Voltan masukan maksimum：650V(160V-800V)
kuantiti MPPT：2
Rentetan input maksimum bagi setiap MPPT：2+1
Julat voltan MPPT：200-700V
Julat voltan MPPT beban penuh：250-850V
Voltan masukan berkadar：650V
Voltan permulaan：160V
Arus input maksimum：26A/17A
Arus litar pintas：34A/20A
Parameter bateri
Julat voltan bateri：40-60V
Arus pengecasan maksimum：220A
Arus nyahcas maksimum：220A
Parameter keluaran AC
Kuasa keluaran yang dinilai：12000W
Kuasa keluaran maksimum：13200W
Kuasa puncak (luar grid): 2 kali ganda kuasa undian, 10S
Arus terkadar keluaran AC：18.2A/17.4A
Arus AC maksimum：27.3A/26.1A
Voltan grid yang dinilai：3L/N/PE 380V/400V
kecekapan
kecekapan maksimum：97.90%
Kecekapan MPPT：99.90%
kecekapan Eropah：96.90%
Input fotovoltaik
Kuasa keluaran maksimum：18000W
Voltan masukan maksimum：650V(160V-800V)
kuantiti MPPT：2
Rentetan input maksimum bagi setiap MPPT：2+1
Julat voltan MPPT：200-700V
Julat voltan MPPT beban penuh：290-850V
Voltan masukan berkadar：650V
Voltan permulaan：160V
Arus input maksimum：26A/17A
Arus litar pintas：34A/20A
Parameter bateri
Julat voltan bateri：40-60V
Arus pengecasan maksimum：250A
Arus nyahcas maksimum：250A
Parameter keluaran AC
Kuasa keluaran yang dinilai：14000W
Kuasa keluaran maksimum：15400W
Kuasa puncak (luar grid): 1.8 kali kuasa undian, 10S
Arus terkadar keluaran AC：21.1A/20.3A
Arus AC maksimum：27.6A/26.4A
Voltan grid yang dinilai：3L/N/PE 380V/400V
kecekapan
kecekapan maksimum：97.90%
Kecekapan MPPT：99.90%
kecekapan Eropah：96.90%
Input fotovoltaik
Kuasa keluaran maksimum：20000W
Voltan masukan maksimum：650V(160V-800V)
kuantiti MPPT：2
Rentetan input maksimum bagi setiap MPPT：2+1
Julat voltan MPPT：200-700V
Julat voltan MPPT beban penuh：350-850V
Voltan masukan berkadar：650V
Voltan permulaan：160V
Arus input maksimum：26A/17A
Arus litar pintas：34A/20A
Parameter bateri
Julat voltan bateri：40-60V
Arus pengecasan maksimum：280A
Arus nyahcas maksimum：280A
