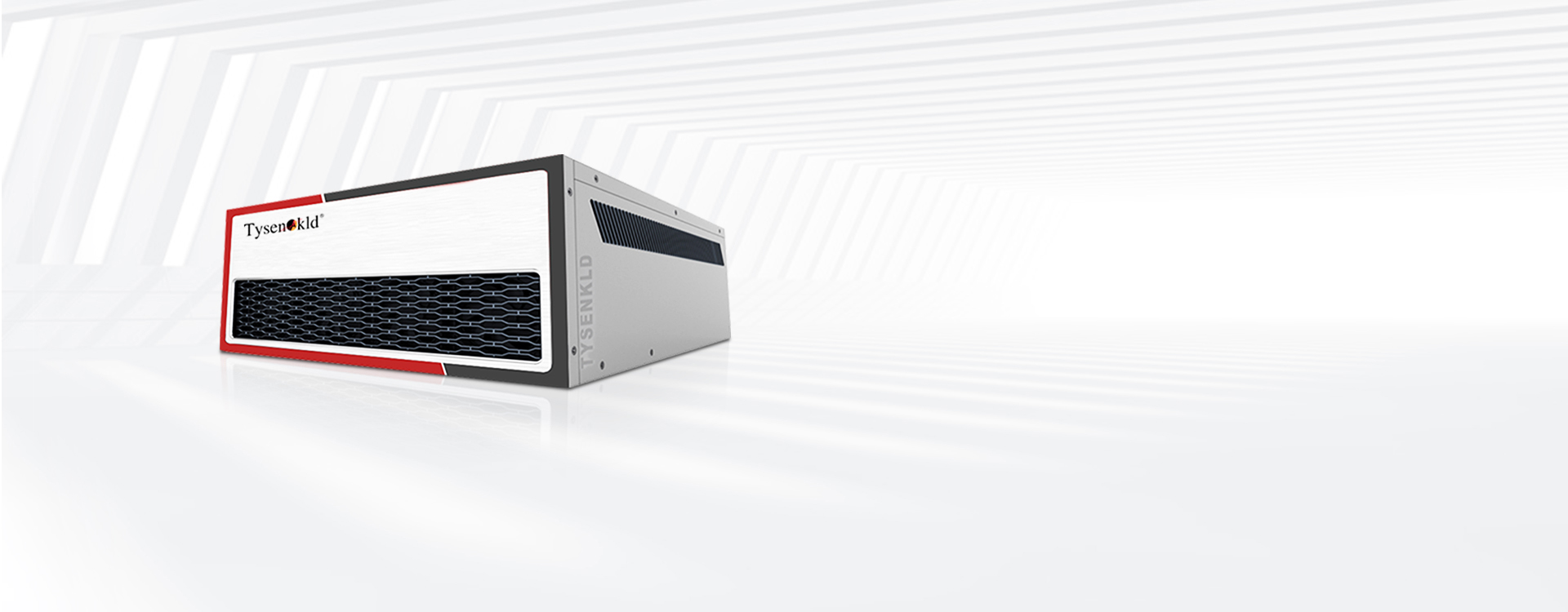

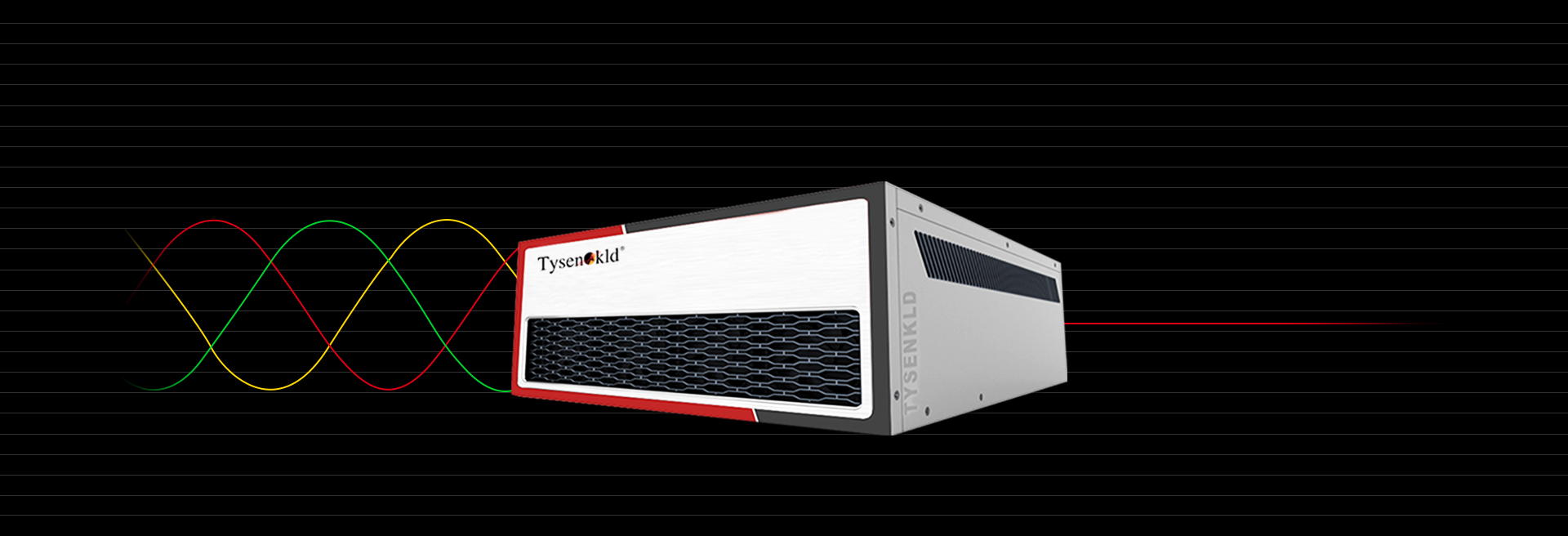

KLD-PES1-M SERIES
energieopslagconvertor
PCS 50-200kW
KLD-PES1-M serie energieopslagconvertor PCS 50-200kW
Betrouwbaar
Veilig
Betrouwbaar
KLD-PES1-M SERIES
energieopslagconvertor
PCS 50-200kW
KLD-PES1-M serie energieopslagconvertor PCS 50-200kW

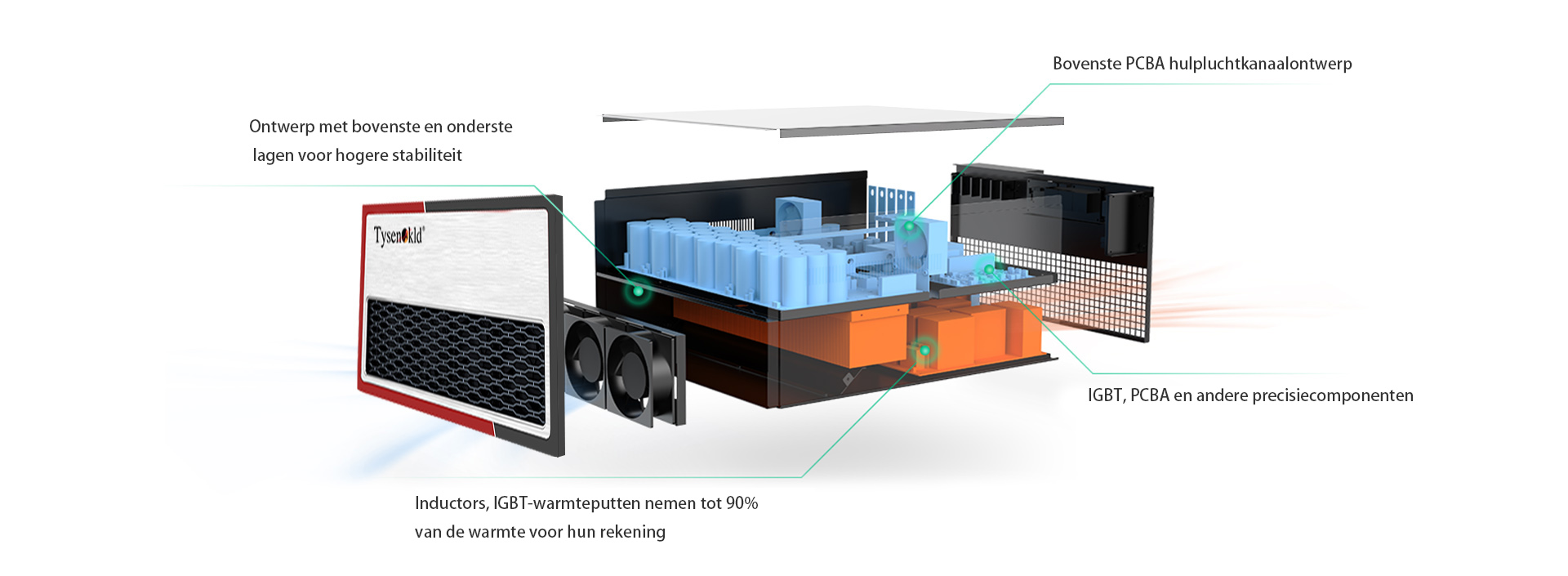

KLD-PES1-M de convertormodule van de reeksomzetter van de energieopslag machtsbereik 50-200kW, bestaat uit DC/AC tweerichtingsomzetter, controleeenheid en andere componenten. PCS het controleinstructiesignaal ontvangt door mededeling, volgens de machtsinstructie om de convertor aan de batterij het laden of het lossen verrichting te controleren, om de regelgeving van macht aan het machtsnet te realiseren.
Combinatie van actieve en passieve detectiemethoden voor eilandvorming.
Ondersteunt netgekoppelde en niet-netgekoppelde werking en kan soepel en naadloos schakelen tussen netgekoppeld en niet-netgekoppeld.
Elke module werkt onafhankelijk en het cloudplatform bewaakt het systeem in realtime, met een online percentage van 99%.
De bidirectionele nominale spanning is hetzelfde, een breed spanningsbereik, DC 1500V PV-systeemconfiguratie.
Ondersteunt op Ethercat gebaseerde hogesnelheidscommunicatie met een snelle responstijd, die de responstijd van FM aanzienlijk kan verkorten.
PCS kan individueel worden gecontroleerd en steunt ook aaneenschakeling met BMS en EMS, systeem multi-vertakkingscontrole, veelvoudige bescherming, veiliger en betrouwbaar.
| Modelnr | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| AC-parameters | |||||
| Nominaal vermogen | 50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| AC overbelastingscapaciteit | 1,1x lange duurloop, 1,2x 1min | ||||
| Nominale AC-stroom | 72A | 144A | 180A | 180A | 167A |
| Maximale AC-stroom | 79A | 159A | 198A | 198A | 184A |
| Nominale netspanning | AC 400V | AC 690V | |||
| AC-toegangsmethode | driefasig, driedraads (TCM) | driefasig, vierdraads (4-draads) | driefasig, driedraads (TCM) | ||
| Netfrequentiebereik | 50/60±2.5Hz | ||||
| Netspanningsbereik | -15% ～ +10% | ||||
| otale harmonische vervorming van stroom | ≤3% volledige belasting | ||||
| Vermogensfactor | -0.98～ +0.98 | ||||
| DC parameter | |||||
| DC Spanningsbereik | DC 300-500V | DC 630V~1000V | DC 600V~1000V | DC 650V~1000V | DC 950V~1500V |
| Maximum DC current | 189A | 174A | 215.86A | 215.86A | 224.5A |
| DC langzame startfunctie | geschikt | ||||
| Nauwkeurigheid spanningsregeling | ≤2% | ||||
| Nauwkeurigheid stroomregeling | ≤5% | ||||
| systeemparameter | |||||
| Maximale efficiëntie | 98.50% | ||||
| Omgevingstemperatuur | -30℃~60℃（Derating above 50 ℃） | ||||
| Toelaatbare relatieve vochtigheid | ≤95%RH ，niet-condenserend | ||||
| Geluid | ＜75dB | ||||
| Koelmethode | Intelligent air cooling | ||||
| Beschermingsklasse | IP21 | ||||
| Hoogte | 3.000 meter (meer dan 3.000 meter vereist derating) | ||||
| Communicatie-interface | RS485、CAN、Ethernet | ||||
| Communicatieprotocol | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
Opmerking: ga naar de downloadpagina om de gedetailleerde parameters te bekijken.
AC-parameters
Nominaal vermogen：50kW
AC overbelastingscapaciteit：1,1x lange duurloop, 1,2x 1min
Nominale AC-stroom：72A
Maximale AC-stroom：79A
Nominale netspanning：AC 400V
AC-toegangsmethode ：driefasig, driedraads (TCM)
Netfrequentiebereik：50/60±2.5Hz
Netspanningsbereik：-15% ～ +10%
otale harmonische vervorming van stroom：≤3% volledige belasting
Vermogensfactor：-0.98～ +0.98
DC parameter
DC Spanningsbereik：DC 300-500V
Maximale DC-stroom：189A
DC langzame startfunctie：geschikt
Nauwkeurigheid spanningsregeling：≤2%
Nauwkeurigheid stroomregeling ：≤5%
systeemparameter
Maximale efficiëntie：98.50%
Omgevingstemperatuur：-30℃~60℃（Derating above 50 ℃）
Toelaatbare relatieve vochtigheid：≤95%RH ，niet-condenserend
Geluid：＜75dB
Koelmethode：Intelligent air cooling
Beschermingsklasse：IP21
Hoogte：3.000 meter (meer dan 3.000 meter vereist derating)
Communicatie-interface：RS485、CAN、Ethernet
Communicatieprotocol：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-parameters
Nominaal vermogen：100kW
AC overbelastingscapaciteit：1,1x lange duurloop, 1,2x 1min
Nominale AC-stroom：144A
Maximale AC-stroom：159A
Nominale netspanning：AC 400V
AC-toegangsmethode ：driefasig, driedraads (TCM)
Netfrequentiebereik：50/60±2.5Hz
Netspanningsbereik：-15% ～ +10%
otale harmonische vervorming van stroom：≤3% volledige belasting
Vermogensfactor：-0.98～ +0.98
DC parameter
DC Spanningsbereik：DC 630V~1000V
Maximale DC-stroom：174A
DC langzame startfunctie：geschikt
Nauwkeurigheid spanningsregeling：≤2%
Nauwkeurigheid stroomregeling ：≤5%
systeemparameter
Maximale efficiëntie：98.50%
Omgevingstemperatuur：-30℃~60℃（Derating above 50 ℃）
Toelaatbare relatieve vochtigheid：≤95%RH ，niet-condenserend
Geluid：＜75dB
Koelmethode：Intelligent air cooling
Beschermingsklasse：IP21
Hoogte：3.000 meter (meer dan 3.000 meter vereist derating)
Communicatie-interface：RS485、CAN、Ethernet
Communicatieprotocol：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-parameters
Nominaal vermogen：125kW
AC overbelastingscapaciteit：1,1x lange duurloop, 1,2x 1min
Nominale AC-stroom：180A
Maximale AC-stroom：198A
Nominale netspanning：AC 400V
AC-toegangsmethode ：driefasig, driedraads (TCM)
Netfrequentiebereik：50/60±2.5Hz
Netspanningsbereik：-15% ～ +10%
otale harmonische vervorming van stroom：≤3% volledige belasting
Vermogensfactor：-0.98～ +0.98
DC parameter
DC Spanningsbereik：DC 600V~1000V
Maximale DC-stroom：215.86A
DC langzame startfunctie：geschikt
Nauwkeurigheid spanningsregeling：≤2%
Nauwkeurigheid stroomregeling ：≤5%
systeemparameter
Maximale efficiëntie：98.50%
Omgevingstemperatuur：-30℃~60℃（Derating above 50 ℃）
Toelaatbare relatieve vochtigheid：≤95%RH ，niet-condenserend
Geluid：＜75dB
Koelmethode：Intelligent air cooling
Beschermingsklasse：IP21
Hoogte：3.000 meter (meer dan 3.000 meter vereist derating)
Communicatie-interface：RS485、CAN、Ethernet
Communicatieprotocol：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-parameters
Nominaal vermogen：125kW
AC overbelastingscapaciteit：1,1x lange duurloop, 1,2x 1min
Nominale AC-stroom：180A
Maximale AC-stroom：198A
Nominale netspanning：AC 400V
AC-toegangsmethode：driefasig, vierdraads (4-draads)
Netfrequentiebereik：50/60±2.5Hz
Netspanningsbereik：-15% ～ +10%
otale harmonische vervorming van stroom：≤3% volledige belasting
Vermogensfactor：-0.98～ +0.98
DC parameter
DC Spanningsbereik：DC 650V~1000V
Maximale DC-stroom：215.86A
DC langzame startfunctie：geschikt
Nauwkeurigheid spanningsregeling：≤2%
Nauwkeurigheid stroomregeling ：≤5%
systeemparameter
Maximale efficiëntie：98.50%
Omgevingstemperatuur：-30℃~60℃（Derating above 50 ℃）
Toelaatbare relatieve vochtigheid：≤95%RH ，niet-condenserend
Geluid：＜75dB
Koelmethode：Intelligent air cooling
Beschermingsklasse：IP21
Hoogte：3.000 meter (meer dan 3.000 meter vereist derating)
Communicatie-interface：RS485、CAN、Ethernet
Communicatieprotocol：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-parameters
Nominaal vermogen：200kW
AC overbelastingscapaciteit：1,1x lange duurloop, 1,2x 1min
Nominale AC-stroom：167A
Maximale AC-stroom：184A
Nominale netspanning：AC 690V
AC-toegangsmethode ：driefasig, driedraads (TCM)
Netfrequentiebereik：50/60±2.5Hz
Netspanningsbereik：-15% ～ +10%
otale harmonische vervorming van stroom：≤3% volledige belasting
Vermogensfactor：-0.98～ +0.98
DC parameter
DC Spanningsbereik：DC 950V~1500V
Maximale DC-stroom：224.5A
DC langzame startfunctie：geschikt
Nauwkeurigheid spanningsregeling：≤2%
Nauwkeurigheid stroomregeling ：≤5%
systeemparameter
Maximale efficiëntie：98.50%
Omgevingstemperatuur：-30℃~60℃（Derating above 50 ℃）
Toelaatbare relatieve vochtigheid：≤95%RH ，niet-condenserend
Geluid：＜75dB
Koelmethode：Intelligent air cooling
Beschermingsklasse：IP21
Hoogte：3.000 meter (meer dan 3.000 meter vereist derating)
Communicatie-interface：RS485、CAN、Ethernet
Communicatieprotocol：MODBUS TCP/RTU、IEC61850、CAN2.0
