KLD-PEH SERIES

Geïntegreerd Fotovoltaïsch

Opslagsysteem 50kW/100kWh

Intelligentie Betrouwbaar Flexible

Productoverzicht

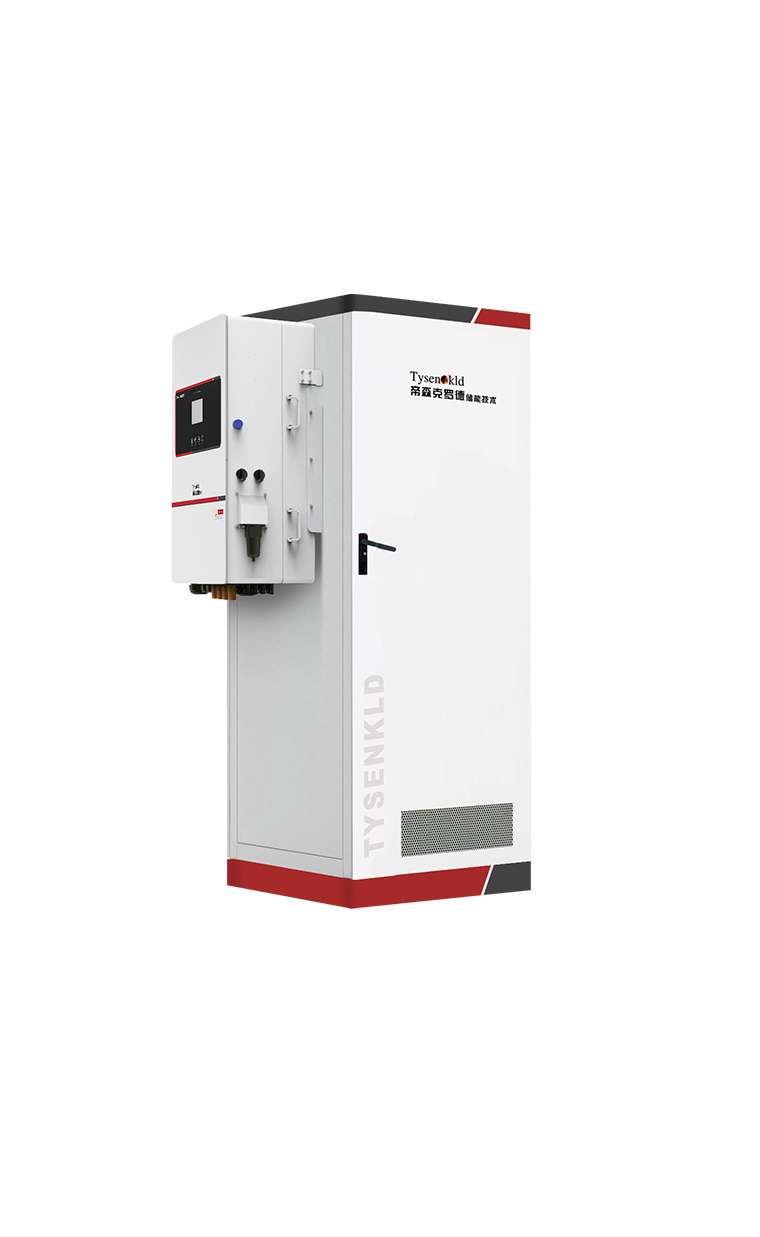

Tysen KLD-PEH Serie Geïntegreerd Fotovoltaïsch Opslagsysteem kan fotovoltaïsche energieopwekking toegang, met 4-kanaals MPPT ondersteunen. Het integreert de elektrische cel, batterij management systeem BMS, converter systeem PCS, energie management systeem EMS, actieve veiligheid en thermisch management systeem, en het is geschikt voor kleinschalige industriële en commerciële bedrijven.

Producteigenschappen

Betrouwbaarheid

Intelligente BMS actieve egalisatie biedt volledige bescherming en verlengt effectief de levensduur van de batterij.

Veiligheid en betrouwbaarheid

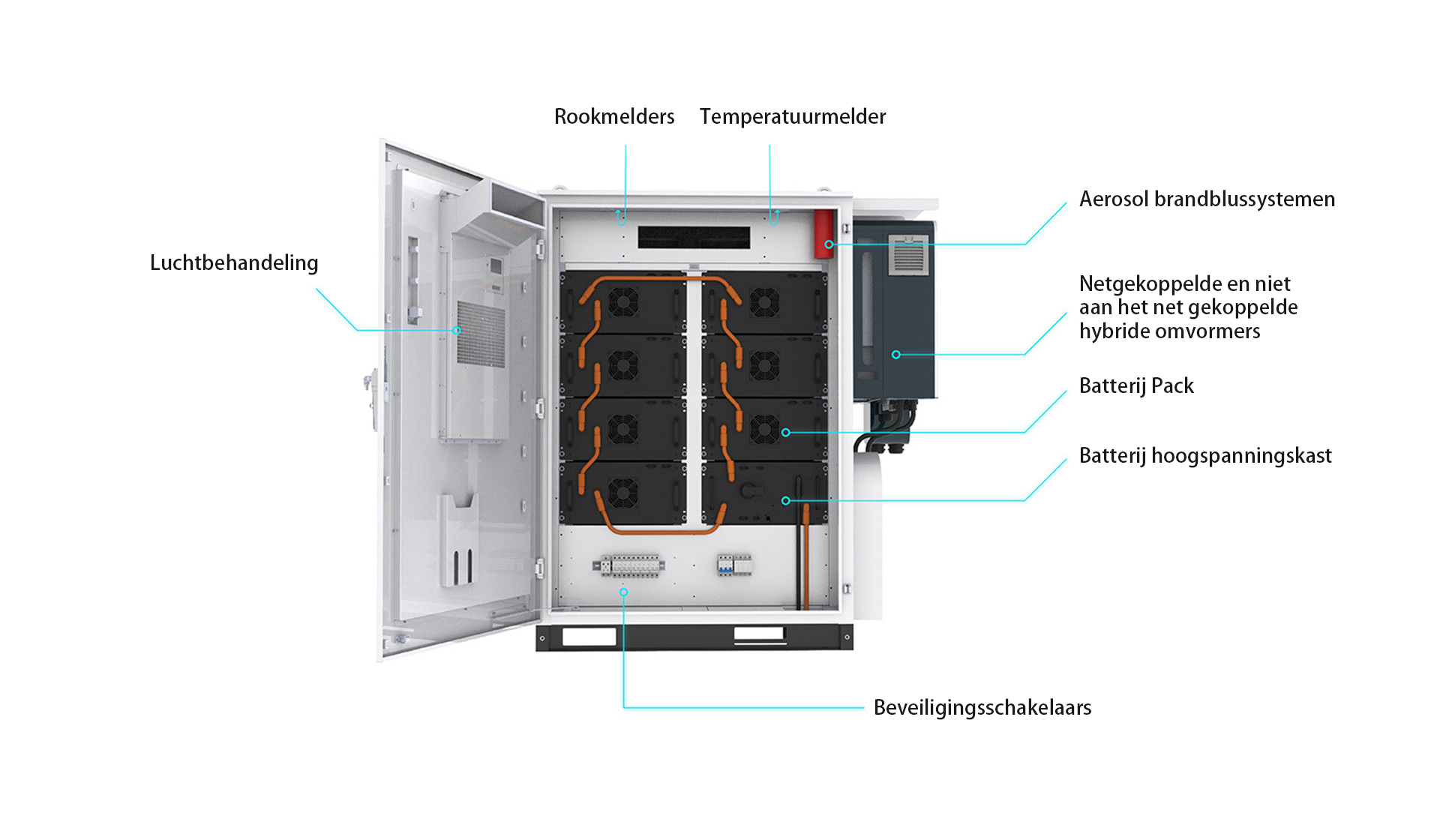

Kobaltvrije lithiumijzerfosfaatbatterijen (LFP), drievoudig brandbeveiligingsontwerp met thermische isolatie van PACK+systeem+kast, onafhankelijke relaisbeveiliging, thermische bewaking op celniveau, fysieke isolatie van een enkelvoudig defect, verbeteren de veiligheid van het systeem aanzienlijk.

Flexibiliteit

Geïntegreerde EMS, PCS en BMS, stroomredundantie, ondersteuning voor black start, enz.

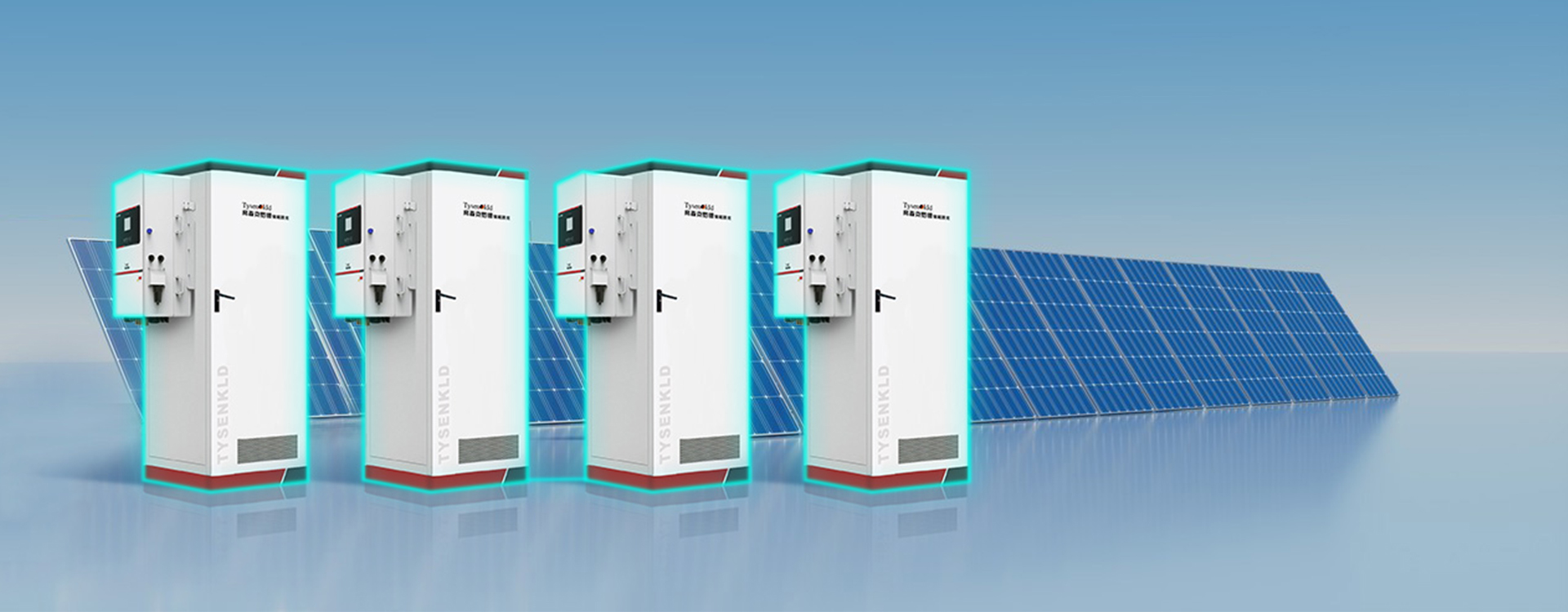

Parallelle aansluiting voor meerdere machines

Modulaire uitbreiding van gedistribueerde energieopslagsystemen door de combinatie van besturingsconvergentiekasten om te voldoen aan de behoeften van grootschalige toepassingsscenario's voor implementatie.

Hoog aantal cycli

Beheer op clusterniveau om het batterijgebruik en de levenscyclusvoordelen te verbeteren

Netvriendelijk

Ondersteunt strategieën voor netstabiliteitsregeling, zoals regeling van de arbeidsfactor, doorschakelen van hoge en lage spanningen, balancering van de belasting en zeer nauwkeurige stabilisatie van spanning en stroom.

Parallelle aansluiting voor meerdere machines

Door te combineren met de besturingsconvergentiekast kan het gedistribueerde energieopslagsysteem modulair worden uitgebreid om aan de inzetvereisten van grootschalige toepassingsscenario's te voldoen.

Technische parameters

Modelnr KLD-PEH-50kW/100kWh
systeemparameter
Nominale uitgangsspanning(W) 50000
AC uitgangsfrequentie/spanning 50/60Hz;3LN/PE AC220V/380V,AC230V/400V
Elektriciteit (kWh) 100.35
Nominale uitgangsstroom(A) 75.8
Batterij bedrijfsspanning (V) DC280～410
Casing IP65 IP54
PV parameter
Maximum PV Inputmacht (W) 75000
Maximale PV-ingangsstroom (A) 36+36+36+36
Geschatte PV-ingangsstroom (VDC) 630
DC opstartspanning (VDC) 180
MPPT-spanningsbereik(VDC) 180-900
Maximum PV Kortsluitstroom(A) 42+42+42+42
Aantal MPPT's 4
efficiëntie
Maximale efficiëntie 97.6%
Maximale efficiëntie batterij laden/ontladen 91%
Batterijspecificatie
Standaardvoltage (V) 51.2
Batterijenergie (kWh) 5.12

Opmerking: ga naar de downloadpagina om de gedetailleerde parameters te bekijken.

Technische parameters

  • systeemparameter

    Nominale uitgangsspanning(W)：50000

    AC uitgangsfrequentie/spanning：50/60Hz;3LN/PE AC230V/400V

    Elektriciteit (kWh)：100.35

    Nominale uitgangsstroom(A)：75.8

    Batterij bedrijfsspanning (V)：DC280～410

    Shell Beschermingsklasse：IP54

    PV parameter

    Maximum PV Inputmacht (W)：75000

    Maximale PV-ingangsstroom (A)：36+36+36+36

    Geschatte PV-ingangsstroom (VDC)：630

    DC opstartspanning (VDC)：180

    MPPT-spanningsbereik(VDC)：180-900

    Maximum PV Kortsluitstroom(A)：42+42+42+42

    Aantal MPPT's：4

    efficiëntie

    Maximaal rendement：97.6%

    Maximaal laad/ontlaadrendement：91%

    Batterijspecificatie

    Standaardvoltage (V)：51.2

    Batterijenergie (kWh)：5.12
