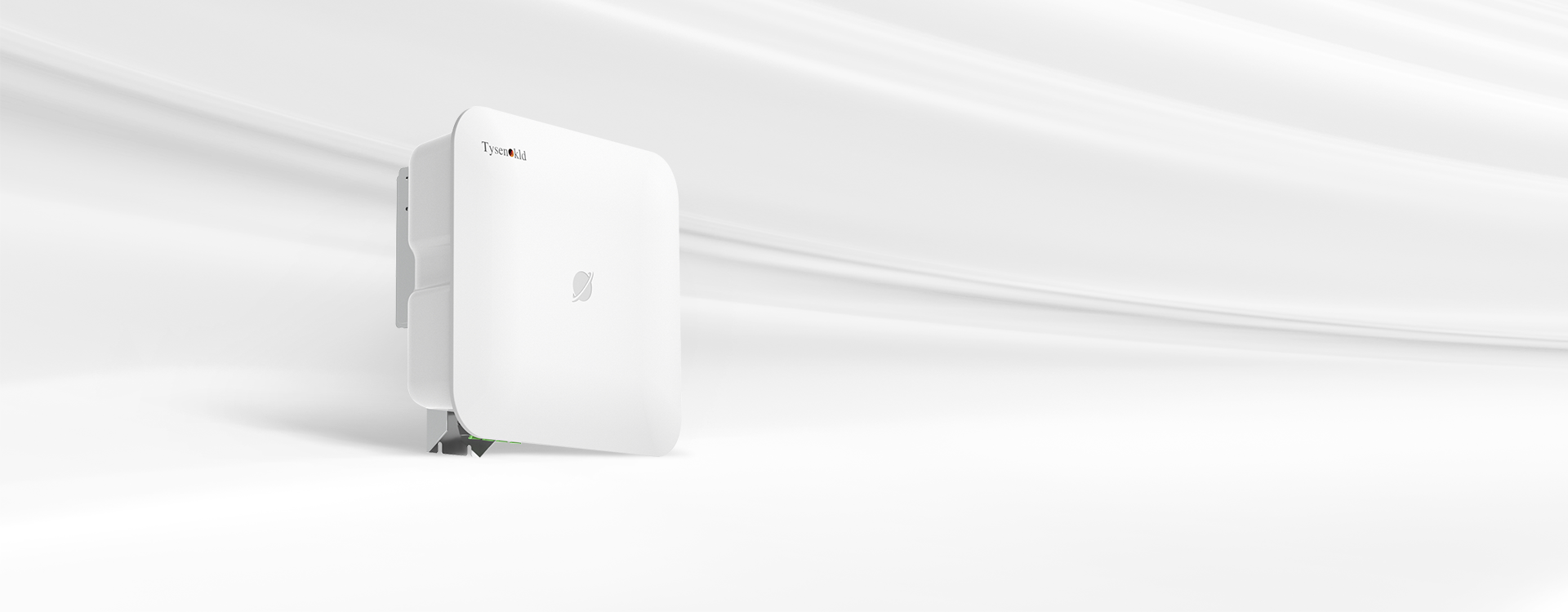

KLD-MS SERIES

Driefasige string

PV-omvormer（10-110kW）

Efficiënt Stabiliteit Betrouwbaar

Productoverzicht

KLD-MS Driefasige string PV-omvormer zijn geschikt voor zowel residentiële als kleine industriële en commerciële PV-projecten. Het vermogensbereik is 10-110kW en de maximale ingangsstroom voor één string is maximaal 40A, wat perfect past bij de modules met hoog vermogen; de omvormer heeft ook een hoge overmatching, hoog rendement, breed MPPT-spanningsbereik, kleine afmetingen en een licht gewicht, wat handig is voor installatie en onderhoud.

Producteigenschappen

Draagbaar
en lichtgewicht
Dubbele
garantie
Stabiel en
betrouwbaar
Hoge
Beschermingsklasse
Flexibele
communicatie
Regeling in
drie fasen

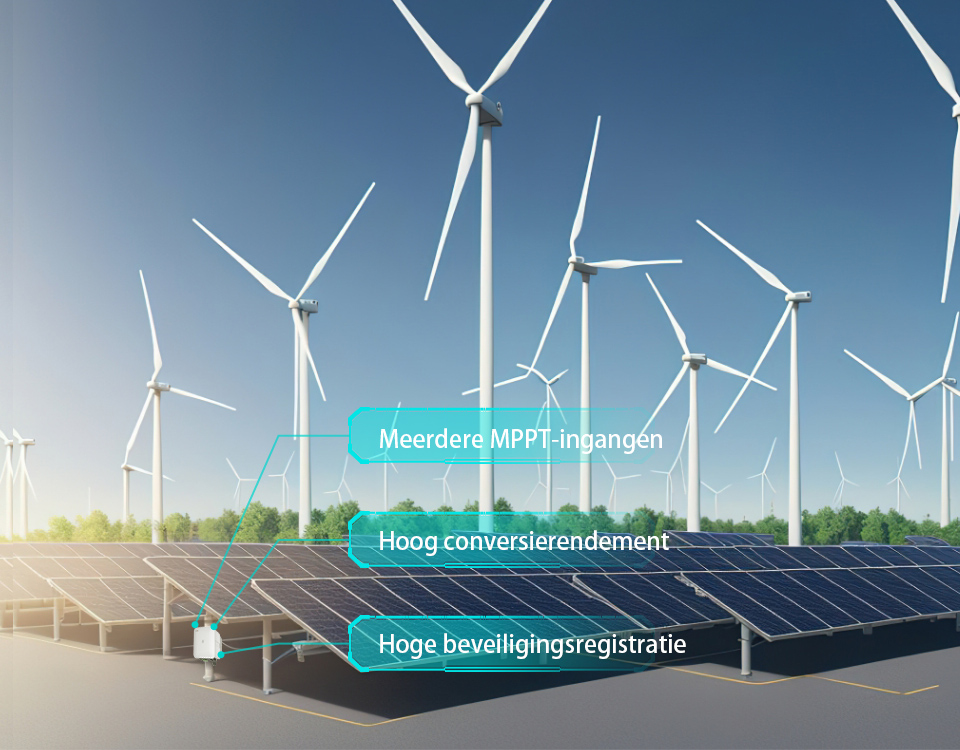

Efficiënte stroomopwekking

Hoog conversierendement

Topologie met hoog rendement garandeert een hoog omzettingsrendement onder een breed scala aan stralingsscenario's.

Intelligent tracking bracket regelalgoritme

Enkele as, dubbele as en schuine as kunnen worden geselecteerd voor complex terrein en verschillende weersomstandigheden, om de optimale volghoek te bereiken en de energieopwekkingsefficiëntie te verbeteren.

Veilig en betrouwbaar

Dubbele veiligheidsBeschermingsklasse aan DC-zijde en intelligente stringbreuk

Full-scene, hoge precisie, actieve identificatie van DC afwijkingen, milliseconden snelle reactie, om de DC-zijde van het systeem veiligheid te beschermen.

Netvriendelijk

  • Uiterst zwakke
    netadaptatie
  • SCR=1,1/THDi＜1%

volvermogenbedrijf + betere stroomkwaliteit

  • UHV AC
    SCCR=0,7/SCR=1,1
  • serietoeslag + zwakke

netaanpassing Complexe netaanpassing

  • Conformiteit met
    extra hoogspanning
  • DC GB 37408

Hoge penetratie actief zonder derating

Technische parameters

Modelnr KLD-MS10kW-3 KLD-MS20kW-3 KLD-MS30kW-3 KLD-MS50kW-3 KLD-MS60kW-3 KLD-MS80kW-3 KLD-MS100kW-3 KLD-MS110kW-3
Beschermingsklasse IP65
Ingang (DC)
Maximaal uitgangsvermogen (W) 15000 30000 45000 75000 90000 120000 150000 165000
Maximale Voeding (V) 1100
MPPT-spanningsbereik (V) 150-1000 200-1000
MPPT-spanningsbereik volledige belasting (V) 500-850
Nominale Voeding ( V ) 620
Opstartspanning ( V ) 150 200
Maximale ingangsstroom (A) 15*2 32*2 38*2 40*3 38*4 38*6
Kortsluitstroom ( A ) 25*2 48*2 48*2 48*3 48*4 48*6
Aantal MPPT/DC klemmen 2/2 2/4 2/5 3/7 4/8 6/12
Output (AC)
Maximaal uitgangsvermogen (VA) 11000 22000 33000 55000 66000 88000 110000 110000
Nominaal uitgangsvermogen ( W ) 10000 20000 30000 50000 60000 80000 100000 110000
Maximale uitgangsstroom (A) 17 32 48 80 96 127 158 158
Nominale spanning ( V ) 3P+N+PE/3P+PE AC230/400
Netspanningsbereik AC260V-519V (regelbaar)
efficiëntie
Maximale efficiëntie 98.70% 98.75% 98.50% 98.80% 99.00%
Chinese efficiëntie 98.23% 98.35% 98.10% 98.45% 98.50% 98.30% 98.40%

Opmerking: ga naar de downloadpagina om de gedetailleerde parameters te bekijken.

Technische parameters

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：15000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：150-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：150

    Maximale ingangsstroom (A)：15*2

    Kortsluitstroom ( A )：25*2

    Aantal MPPT/DC klemmen：2/2

    Output (AC)

    Maximaal uitgangsvermogen (W)：11000

    Nominaal uitgangsvermogen ( W )：10000

    Maximale uitgangsstroom (A)：17

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：98.70%

    Chinese efficiëntie：98.23%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：30000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：150-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：150

    Maximale ingangsstroom (A)：32*2

    Kortsluitstroom ( A )：48*2

    Aantal MPPT/DC klemmen：2/4

    Output (AC)

    Maximaal uitgangsvermogen (W)：22000

    Nominaal uitgangsvermogen ( W )：20000

    Maximale uitgangsstroom (A)：32

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：98.75%

    Chinese efficiëntie：98.35%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：45000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：200-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：200

    Maximale ingangsstroom (A)：38*2

    Kortsluitstroom ( A )：48*2

    Aantal MPPT/DC klemmen：2/5

    Output (AC)

    Maximaal uitgangsvermogen (W)：33000

    Nominaal uitgangsvermogen ( W )：30000

    Maximale uitgangsstroom (A)：48

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：98.50%

    Chinese efficiëntie：98.10%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：75000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：200-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：200

    Maximale ingangsstroom (A)：40*3

    Kortsluitstroom ( A )：48*3

    Aantal MPPT/DC klemmen：3/7

    Output (AC)

    Maximaal uitgangsvermogen (W)：55000

    Nominaal uitgangsvermogen ( W )：50000

    Maximale uitgangsstroom (A)：80

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：98.80%

    Chinese efficiëntie：98.45%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：90000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：200-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：200

    Maximale ingangsstroom (A)：38*4

    Kortsluitstroom ( A )：48*4

    Aantal MPPT/DC klemmen：4/8

    Output (AC)

    Maximaal uitgangsvermogen (W)：66000

    Nominaal uitgangsvermogen ( W )：60000

    Maximale uitgangsstroom (A)：96

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：99.00%

    Chinese efficiëntie：98.50%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：120000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：200-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：200

    Maximale ingangsstroom (A)：38*6

    Kortsluitstroom ( A )：48*6

    Aantal MPPT/DC klemmen：6/12

    Output (AC)

    Maximaal uitgangsvermogen (W)：88000

    Nominaal uitgangsvermogen ( W )：80000

    Maximale uitgangsstroom (A)：127

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：99.00%

    Chinese efficiëntie：98.30%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：150000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：200-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：200

    Maximale ingangsstroom (A)：38*6

    Kortsluitstroom ( A )：48*6

    Aantal MPPT/DC klemmen：6/12

    Output (AC)

    Maximaal uitgangsvermogen (W)：110000

    Nominaal uitgangsvermogen ( W )：100000

    Maximale uitgangsstroom (A)：158

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：99.00%

    Chinese efficiëntie：98.40%

  • Beschermingsgraad：IP65

    Ingang (DC)

    Maximaal uitgangsvermogen (W)：165000

    Maximale Voeding (V)：1100

    MPPT-spanningsbereik (V)：200-1000

    MPPT-spanningsbereik volledige belasting (V)：500-850

    Nominale Voeding ( V )：620

    Opstartspanning ( V ) ：200

    Maximale ingangsstroom (A)：38*6

    Kortsluitstroom ( A )：48*6

    Aantal MPPT/DC klemmen：6/12

    Output (AC)

    Maximaal uitgangsvermogen (W)：110000

    Nominaal uitgangsvermogen ( W )：110000

    Maximale uitgangsstroom (A)：158

    Nominale spanning ( V )：3P+N+PE/3P+PE AC230/400

    Netspanningsbereik：AC260V-519V (regelbaar)

    efficiëntie

    Maximale efficiëntie：99.00%

    Chinese efficiëntie：98.40%
