KLD-RS SERIES
Omvormer Voor
Huishoudelijke Energieopslag
IP65 Laagspanningsversie
Intelligentie
Stabiliteit
Betrouwbaar
Enkel-/Drie-fase
KLD-RS SERIES
Omvormer Voor
Huishoudelijke Energieopslag
IP65 Laagspanningsversie
KLD-RS serie omvormer voor huishoudelijke energieopslag (laagspanning), eenfase vermogensbereik 1-8kW, driefasen vermogensbereik 8-14kW, zijn compatibel met 20-60V batterijmodule, ondersteuning volledig uit balans met belasting, Beschermingsklasse rang IP65 aan te passen aan een verscheidenheid van complexe omgevingen, door middel van de SPWM-technologie om de omzetting van DC te bereiken naar AC, om energie-oplossingen voor thuis of kleine bedrijven.
Toonaangevende omzettingsefficiëntie dankzij geavanceerde vermogenselektronica.
Optimale stroomopwekking op moduleniveau in combinatie met intelligente modulecontrollers.
Secundaire Beschermingsklasse tegen AC- en DC-pieken.

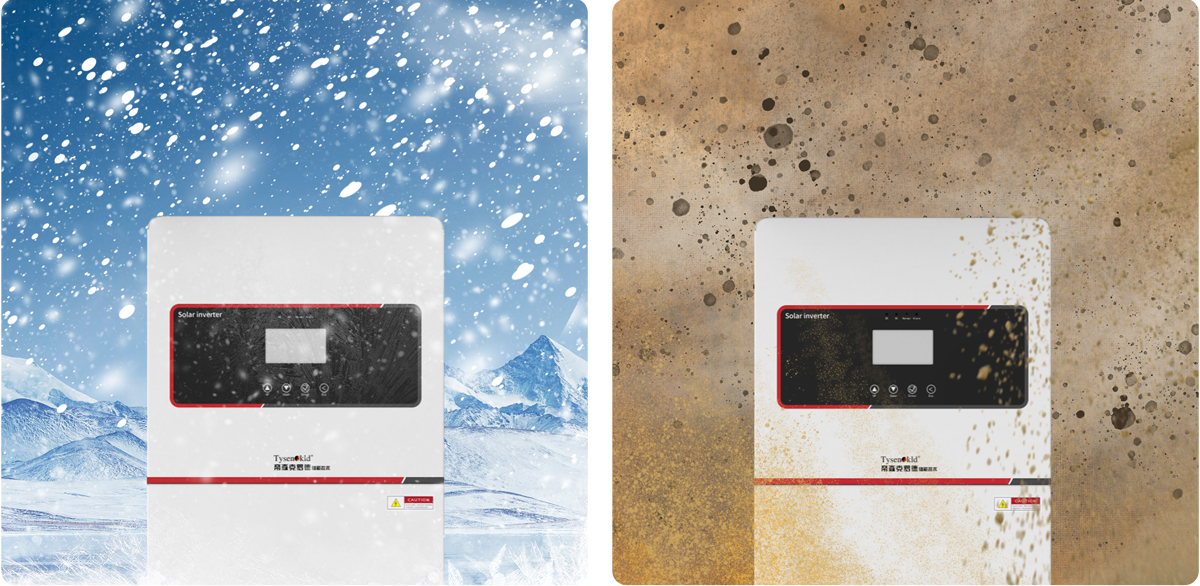

Beschermingsklassesklasse IP65 (hoge temperatuur, sneeuw, zandstorm, regen).
Ondersteunt meerdere accu's in parallel, BMS adaptieve laadstrategie om de laadbalans tussen elke accu te garanderen.
| Modelnr | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| Uitschakelfunctie | Parallel connection | ||
| Batterijparameters | |||
| Batterij ingangscircuit | 1 | ||
| Accutype | Li-ion batterij | ||
| Nominale accuspanning | 51.2V | ||
| Bereik accuspanning | 42V-58V | ||
| Maximale spanning | 60V | ||
| Nominaal laad-/ontlaadvermogen | 5kW | 6kW | 8kW |
| Maximale laad-/ontlaadstroom | 120A | 140A | 190A |
| Communicatie-interface | RS485/CAN | ||
| Fotovoltaïsche invoer | |||
| Aantal PV-ingangskanalen | 2 | ||
| Maximaal ingangsvermogen | 7500Wp | 9000Wp | 12000Wp |
| Maximale Voeding | 500V | ||
| Opstartspanning | 95V | 120V | |
| MPPT-spanningsbereik | 150-425V | ||
| Nominale spanning | 360V | ||
| Aantal MPPT's | 2 | ||
| Aantal MPPT-ingangsstrings per circuit | 1+1 | 2+1 | |
| Parameters voor netaansluiting | |||
| Nominaal uitgangsvermogen | 5000W | 6000W | 8000W |
| Maximale uitgangsstroom | 22.7A | 27.2A | 34.5A |
| Maximale ingangsstroom net | 27.2A | 32.6A | 38.3A |
| Nominale netspanning | 220V/230V/240V | ||
| Netspanningsbereik | 184-264V | ||
| Nominale netfrequentie | 50/60Hz | ||
| Netfrequentiebereik | 45Hz-55Hz/55Hz-65Hz | ||
| Vermogensfactor | 1 (0,8 voor - 0,8 achter) | ||
| THDi (Nominaal vermogen) | ＜3% | ||
| Loskoppeld parameters | |||
| Nominaal uitgangsvermogen | 5kVA | 6kVA | 8kVA |
| Maximaal uitgangsvermogen | 5kVA | 6kVA | 8kVA |
| Maximale uitgangsstroom | 22.7A | 27.2A | 34.5A |
| Nominale uitgangsspanning | 220V/230V/240V | ||
| Nominale netfrequentie | 50/60Hz | ||
| THDU (@lineaire belasting) | ＜2% | ||
| Omschakelingstijd | ＜20ms | ||
| efficiëntie | |||
| Maximale efficiëntie | 97% | ||
| Maximale efficiëntie batterij laden/ontladen | 96% | ||
| Beschermingsklasse | IP65 | ||
| Mens-machine interactie | LED/APP/WIFI/4G/Bluetooth (optioneel) | ||
| Modelnr | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| AC-uitgangsparameters | |||
| Nominaal uitgangsvermogen | 10000W | 12000W | 14000W |
| Maximaal uitgangsvermogen | 12000W | 13200W | 15400W |
| Piekvermogen (off-grid) | 2 keer nominaal vermogen, 10S | 1,8 keer nominaal vermogen, 10S | |
| Nominale AC uitgangsstroom | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| Maximale AC-stroom | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| Nominale netspanning | 3/N/PE 380V/400V | ||
| efficiëntie | |||
| Maximale efficiëntie | 97.90% | ||
| MPpT efficiëntie | 99.90% | ||
| Europese efficiëntie | 96.90% | ||
| PVinput | |||
| Maximaal uitgangsvermogen | 15000W | 18000W | 20000W |
| Maximale Voeding | 650V(160V-800V) | ||
| Number ofMPPT | 2 | ||
| Maximum of character stringofeach MPPT input | 2+1 | ||
| MPPT-spanningsbereik | 200-700V | ||
| MPPT-spanningsbereik bij volledige belasting | 250-850V | 290-850V | 350-850V |
| Nominale Voeding | 650V | ||
| Opstartspanning | 160V | ||
| Maximale ingangsstroom | 26A/17A | ||
| Kortsluitstroom | 34A/20A | ||
| Batterijparameters | |||
| Bereik accuspanning | 40-60V | ||
| Maximale laadstroom | 220A | 250A | 280A |
| Maximale ontlaadstroom | 220A | 250A | 280A |
Opmerking: ga naar de downloadpagina om de gedetailleerde parameters te bekijken.
Uitschakelfunctie：Ja
Batterijparameters
Batterij ingangscircuit：1
Accutype：Li-ion batterij
Nominale accuspanning：51.2V
Bereik accuspanning：42V-58V
Maximale spanning：60V
Nominaal laad-/ontlaadvermogen：5kW
Maximale laad-/ontlaadstroom：120A
Communicatie-interface：RS485/CAN
Fotovoltaïsche invoer
Aantal PV-ingangskanalen：2
Maximaal uitgangsvermogen：7500Wp
Maximale Voeding：500V
Opstartspanning：95V
MPPT-spanningsbereik：150-425V
Nominale spanning：360V
Aantal MPPT's：2
Aantal MPPT-ingangsstrings per circuit ：1+1
Parameters voor netaansluiting
Nominaal uitgangsvermogen：5000W
Maximale uitgangsstroom：22.7A
Maximale ingangsstroom net：27.2A
Nominale netspanning：220V/230V/240V
Netspanningsbereik：184-264V
Nominale netfrequentie：50/60Hz
Netfrequentiebereik：45Hz-55Hz/55Hz-65Hz
Vermogensfactor：1 (0,8 voor - 0,8 achter)
THDi (Nominaal vermogen)：＜3%
Loskoppeld parameters
Nominaal uitgangsvermogen：5kVA
Maximaal uitgangsvermogen：5kVA
Maximale uitgangsstroom：22.7A
Nominale uitgangsspanning：220V/230V/240V
Nominale netfrequentie：50/60Hz
THDU (@lineaire belasting)：＜2%
Omschakelingstijd：＜20ms
efficiëntie
Maximale efficiëntie：97%
Maximale efficiëntie batterij laden/ontladen：96%
Beschermingsgraad：IP65
Mens-machine interactie：LED/APP/WIFI/4G/Bluetooth (optioneel)
Uitschakelfunctie：Ja
Batterijparameters
Batterij ingangscircuit：1
Accutype：Li-ion batterij
Nominale accuspanning：51.2V
Bereik accuspanning：42V-58V
Maximale spanning：60V
Nominaal laad-/ontlaadvermogen：6kW
Maximale laad-/ontlaadstroom：140A
Communicatie-interface：RS485/CAN
Fotovoltaïsche invoer
Aantal PV-ingangskanalen：2
Maximaal uitgangsvermogen：9000Wp
Maximale Voeding：500V
Opstartspanning：95V
MPPT-spanningsbereik：150-425V
Nominale spanning：360V
Aantal MPPT's：2
Aantal MPPT-ingangsstrings per circuit ：1+1
Parameters voor netaansluiting
Nominaal uitgangsvermogen：6000W
Maximale uitgangsstroom：27.2A
Maximale ingangsstroom net：27.2A
Nominale netspanning：220V/230V/240V
Netspanningsbereik：184-264V
Nominale netfrequentie：50/60Hz
Netfrequentiebereik：45Hz-55Hz/55Hz-65Hz
Vermogensfactor：1 (0,8 voor - 0,8 achter)
THDi (Nominaal vermogen)：＜3%
Loskoppeld parameters
Nominaal uitgangsvermogen：6kVA
Maximaal uitgangsvermogen：6kVA
Maximale uitgangsstroom：27.2A
Nominale uitgangsspanning：220V/230V/240V
Nominale netfrequentie：50/60Hz
THDU (@lineaire belasting)：＜2%
Omschakelingstijd：＜20ms
efficiëntie
Maximale efficiëntie：97%
Maximale efficiëntie batterij laden/ontladen：96%
Beschermingsgraad：IP65
Mens-machine interactie：LED/APP/WIFI/4G/Bluetooth (optioneel)
Uitschakelfunctie：Ja
Batterijparameters
Batterij ingangscircuit：1
Accutype：Li-ion batterij
Nominale accuspanning：51.2V
Bereik accuspanning：42V-58V
Maximale spanning：60V
Nominaal laad-/ontlaadvermogen：8kW
Maximale laad-/ontlaadstroom：190A
Communicatie-interface：RS485/CAN
Fotovoltaïsche invoer
Aantal PV-ingangskanalen：2
Maximaal uitgangsvermogen：12000Wp
Maximale Voeding：500V
Opstartspanning：120V
MPPT-spanningsbereik：150-425V
Nominale spanning：360V
Aantal MPPT's：2
Aantal MPPT-ingangsstrings per circuit ：2+1
Parameters voor netaansluiting
Nominaal uitgangsvermogen：8000W
Maximale uitgangsstroom：34.5A
Maximale ingangsstroom net：38.3A
Nominale netspanning：220V/230V/240V
Netspanningsbereik：184-264V
Nominale netfrequentie：50/60Hz
Netfrequentiebereik：45Hz-55Hz/55Hz-65Hz
Vermogensfactor：1 (0,8 voor - 0,8 achter)
THDi (Nominaal vermogen)：＜3%
Loskoppeld parameters
Nominaal uitgangsvermogen：8kVA
Maximaal uitgangsvermogen：8kVA
Maximale uitgangsstroom：34.5A
Nominale uitgangsspanning：220V/230V/240V
Nominale netfrequentie：50/60Hz
THDU (@lineaire belasting)：＜2%
Omschakelingstijd：＜20ms
efficiëntie
Maximale efficiëntie：97%
Maximale efficiëntie batterij laden/ontladen：96%
Beschermingsgraad：IP65
Mens-machine interactie：LED/APP/WIFI/4G/Bluetooth (optioneel)
AC-uitgangsparameterss
Nominaal uitgangsvermogen：10000W
Maximaal uitgangsvermogen：12000W
Piekvermogen (off-grid): 2 keer nominaal vermogen, 10S
Nominale AC uitgangsstroom：15.2A/14.5A
Maximale AC-stroom：22.7A/21.7A
Nominale netspanning：3/N/PE 380V/400V
efficiëntie
maximal efficiëntie：97.90%
MPPT rendement：99.90%
Europese efficiëntie：96.90%
Photovoltaic input
Maximaal uitgangsvermogen：15000W
Maximale Voeding：650V(160V-800V)
Aantal MPPT's：2
Maximale ingangsstring per MPPT：2+1
MPPT-spanningsbereik：200-700V
MPPT-spanningsbereik bij volledige belasting：250-850V
Nominale Voeding：650V
Opstartspanning：160V
Maximale ingangsstroom：26A/17A
Kortsluitstroom：34A/20A
Batterijparameterss
Bereik accuspanning：40-60V
Maximale laadstroom：220A
Maximale ontlaadstroom：220A
AC-uitgangsparameterss
Nominaal uitgangsvermogen：12000W
Maximaal uitgangsvermogen：13200W
Piekvermogen (off-grid): 2 keer nominaal vermogen, 10S
Nominale AC uitgangsstroom：18.2A/17.4A
Maximale AC-stroom：27.3A/26.1A
Nominale netspanning：3/N/PE 380V/400V
efficiëntie
maximal efficiëntie：97.90%
MPPT rendement：99.90%
Europese efficiëntie：96.90%
Photovoltaic input
Maximaal uitgangsvermogen：18000W
Maximale Voeding：650V(160V-800V)
Aantal MPPT's：2
Maximale ingangsstring per MPPT：2+1
MPPT-spanningsbereik：200-700V
MPPT-spanningsbereik bij volledige belasting：290-850V
Nominale Voeding：650V
Opstartspanning：160V
Maximale ingangsstroom：26A/17A
Kortsluitstroom：34A/20A
Batterijparameterss
Bereik accuspanning：40-60V
Maximale laadstroom：250A
Maximale ontlaadstroom：250A
AC-uitgangsparameterss
Nominaal uitgangsvermogen：14000W
Maximaal uitgangsvermogen：15400W
Piekvermogen (off-grid): 1,8 keer nominaal vermogen, 10S
Nominale AC uitgangsstroom：21.1A/20.3A
Maximale AC-stroom：27.6A/26.4A
Nominale netspanning：3/N/PE 380V/400V
efficiëntie
maximal efficiëntie：97.90%
MPPT rendement：99.90%
Europese efficiëntie：96.90%
Photovoltaic input
Maximaal uitgangsvermogen：20000W
Maximale Voeding：650V(160V-800V)
Aantal MPPT's：2
Maximale ingangsstring per MPPT：2+1
MPPT-spanningsbereik：200-700V
MPPT-spanningsbereik bij volledige belasting：350-850V
Nominale Voeding：650V
Opstartspanning：160V
Maximale ingangsstroom：26A/17A
Kortsluitstroom：34A/20A
Batterijparameterss
Bereik accuspanning：40-60V
Maximale laadstroom：280A
Maximale ontlaadstroom：280A
