KLD-WS SERIES

riefasige huishoudelijke

energie-opslag omvormer

hoogspanningsversie (3-50kW)

Efficiënt Stabiliteit Betrouwbaar

Productoverzicht

KLD-WS serie driefasige huishoudelijke energie-opslag omvormer (hoogspanning), vermogensbereik van 3-50kW, compatibel met 150-800V batterij module, IP65 beschermingsniveau kan aanpassen aan een verscheidenheid van complexe omgevingen, door middel van de SPWM-technologie voor de omzetting van DC te bereiken naar AC, een breed scala van macht intervallen, waarin de high-power module voor industriële en commerciële / parken en andere kleine en middelgrote energieverbruik plaatsen om energie-oplossingen te bieden.

Producteigenschappen

Driefasige
regeling
Perfect
compatibiliteit
Intelligent
beheer
Veilig en betrouwbaar
Flexibele
communicatie

Hoger rendement

Toonaangevende omzettingsefficiëntie dankzij geavanceerde vermogenselektronicatechnologie.
Optimale stroomopwekking op moduleniveau in combinatie met een intelligente modulecontroller.

Veilig en betrouwbaar

Secundaire bescherming tegen AC- en DC-pieken.

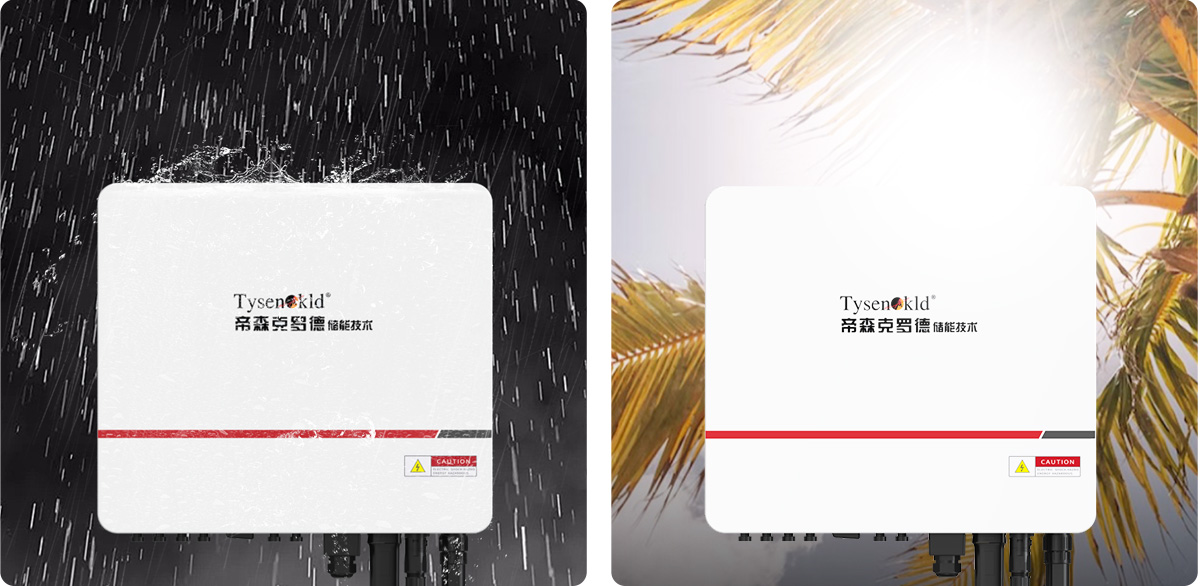

Stabiele werking in verschillende
extreme omgevingen en klimaten

Beschermingsklasse IP65 (hoge temperatuur, sneeuw, zandstorm, regen).

Perfect compatibel

Ondersteunt meerdere accu's in parallel, BMS adaptieve laadstrategie om de laadbalans tussen elke accu te garanderen.

Technische parameters

Modelnr KLD-WS20kW-3-H KLD-WS25kW-3-H KLD-WS30kW-3-H KLD-WS40kW-3-H KLD-WS50kW-3-H
Parameters van Koppelend en loskoppeld
Nominaal uitgangsvermogen 20kVA 25kVA 30kVA 40kVA 50kVA
Maximaal ingangsvermogen elektriciteitsnet 30kVA 37.5kVA 45kVA 80kVA 100kVA
Maximale uitgangsstroom 32A 40A 48A 66.77A 83.38A
Nominale netspanning 3L/N/PE,220/380V.230/400V,240/415V
Netspanningsbereik 184-276V
Fotovoltaïsche invoer
Maximaal uitgangsvermogen 30kWp 37.5kWp 45kWp 60kWp 75kWp
Maximale Voeding 1000V
Aantal MPPT's 2 4
Aantal MPPT DC klemmen per circuit 4 8
MPPT-spanningsbereik 150-850V
MPPT-spanningsbereik bij volledige belasting 500-850V
Nominale Voeding 620V
Opstartspanning 160V
Maximale ingangsstroom 32*2 40*2 40*2 40*4
Kortsluitstroom 48*2 60*2 60*2 48*2
Batterijparameters
Bereik accuspanning 150-800V
Maximale laad-/ontlaadstroom 50A 60A 60A 120A
Maximaal oplaad-/ontlaadvermogen 20kW 25kW 30kW 40kW 50kW
Charging and discharging efficiëntie 98%
Conventional parameter
Chinese efficiëntie 97.80% 98% 98.10% 98.30%
Maximale efficiëntie 98.30% 98.50% 98.60%
Beschermingsklasse IP65

Opmerking: ga naar de downloadpagina om de gedetailleerde parameters te bekijken.

Technische parameters

  • Parameters van Koppelend en loskoppeld

    Nominaal uitgangsvermogen：20kVA

    Maximaal ingangsvermogen elektriciteitsnet：30kVA

    Maximale uitgangsstroom：32A

    Nominale netspanning：3L/N/PE,220/380V.230/400V,240/415V

    Bereik netspanning：184-276V

    Fotovoltaïsche invoer

    Maximaal uitgangsvermogen：30kWp

    Maximale Voeding：1000V

    Aantal MPPT's：2

    Aantal MPPT DC klemmen per circuit：4

    MPPT-spanningsbereik：150-850V

    MPPT-spanningsbereik bij volledige belasting：500-850V

    Nominale Voeding：620V

    Opstartspanning：160V

    Maximale ingangsstroom：32*2

    Kortsluitstroom：48*2

    Batterijparameters

    Spanningsbereik batterij：150-800V

    Maximale laad-/ontlaadstroom：50A

    Maximaal oplaad-/ontlaadvermogen：20kW

    Laad-/ontlaadefficiëntie：98%

    Conventional parameter

    Chinese efficiëntie：97.80%

    Maximale efficiëntie：98.30%

    Beschermingsgraad：IP65

  • Parameters van Koppelend en loskoppeld

    Nominaal uitgangsvermogen：25kVA

    Maximaal ingangsvermogen elektriciteitsnet：37.5kVA

    Maximale uitgangsstroom：40A

    Nominale netspanning：3L/N/PE,220/380V.230/400V,240/415V

    Bereik netspanning：184-276V

    Fotovoltaïsche invoer

    Maximaal uitgangsvermogen：37.5kWp

    Maximale Voeding：1000V

    Aantal MPPT's：2

    Aantal MPPT DC klemmen per circuit：4

    MPPT-spanningsbereik：150-850V

    MPPT-spanningsbereik bij volledige belasting：500-850V

    Nominale Voeding：620V

    Opstartspanning：160V

    Maximale ingangsstroom：40*2

    Kortsluitstroom：60*2

    Batterijparameters

    Spanningsbereik batterij：150-800V

    Maximale laad-/ontlaadstroom：60A

    Maximaal oplaad-/ontlaadvermogen：25kW

    Laad-/ontlaadefficiëntie：98%

    Conventional parameter

    Chinese efficiëntie：98%

    Maximale efficiëntie：98.50%

    Beschermingsgraad：IP65

  • Parameters van Koppelend en loskoppeld

    Nominaal uitgangsvermogen：30kVA

    Maximaal ingangsvermogen elektriciteitsnet：45kVA

    Maximale uitgangsstroom：48A

    Nominale netspanning：3L/N/PE,220/380V.230/400V,240/415V

    Bereik netspanning：184-276V

    Fotovoltaïsche invoer

    Maximaal uitgangsvermogen：45kWp

    Maximale Voeding：1000V

    Aantal MPPT's：2

    Aantal MPPT DC klemmen per circuit：4

    MPPT-spanningsbereik：150-850V

    MPPT-spanningsbereik bij volledige belasting：500-850V

    Nominale Voeding：620V

    Opstartspanning：160V

    Maximale ingangsstroom：40*2

    Kortsluitstroom：60*2

    Batterijparameters

    Spanningsbereik batterij：150-800V

    Maximale laad-/ontlaadstroom：60A

    Maximaal oplaad-/ontlaadvermogen：30kW

    Laad-/ontlaadefficiëntie：98%

    Conventional parameter

    Chinese efficiëntie：98.10%

    Maximale efficiëntie：98.50%

    Beschermingsgraad：IP65

  • Parameters van Koppelend en loskoppeld

    Nominaal uitgangsvermogen：40kVA

    Maximaal ingangsvermogen elektriciteitsnet：80kVA

    Maximale uitgangsstroom：66.77A

    Nominale netspanning：3L/N/PE,220/380V.230/400V,240/415V

    Bereik netspanning：184-276V

    Fotovoltaïsche invoer

    Maximaal uitgangsvermogen：60kWp

    Maximale Voeding：1000V

    Aantal MPPT's：4

    Aantal MPPT DC klemmen per circuit：8

    MPPT-spanningsbereik：150-850V

    MPPT-spanningsbereik bij volledige belasting：500-850V

    Nominale Voeding：620V

    Opstartspanning：160V

    Maximale ingangsstroom：40*4

    Kortsluitstroom：48*2

    Batterijparameters

    Spanningsbereik batterij：150-800V

    Maximale laad-/ontlaadstroom：120A

    Maximaal oplaad-/ontlaadvermogen：40kW

    Laad-/ontlaadefficiëntie：98%

    Conventional parameter

    Chinese efficiëntie：98.30%

    Maximale efficiëntie：98.60%

    Beschermingsgraad：IP65

  • Parameters van Koppelend en loskoppeld

    Nominaal uitgangsvermogen：50kVA

    Maximaal ingangsvermogen elektriciteitsnet：100kVA

    Maximale uitgangsstroom：83.38A

    Nominale netspanning：3L/N/PE,220/380V.230/400V,240/415V

    Bereik netspanning：184-276V

    Fotovoltaïsche invoer

    Maximaal uitgangsvermogen：75kWp

    Maximale Voeding：1000V

    Aantal MPPT's：4

    Aantal MPPT DC klemmen per circuit：8

    MPPT-spanningsbereik：150-850V

    MPPT-spanningsbereik bij volledige belasting：500-850V

    Nominale Voeding：620V

    Opstartspanning：160V

    Maximale ingangsstroom：40*4

    Kortsluitstroom：48*2

    Batterijparameters

    Spanningsbereik batterij：150-800V

    Maximale laad-/ontlaadstroom：120A

    Maximaal oplaad-/ontlaadvermogen：50kW

    Laad-/ontlaadefficiëntie：98%

    Conventional parameter

    Chinese efficiëntie：98.30%

    Maximale efficiëntie：98.60%

    Beschermingsgraad：IP65
