KLD-PES1-M PCS 50-200кВт

Преобразователь для

хранения энергии

Преобразователь для хранения энергии KLD-PES1-M PCS 50-200кВт

Интеллектуально Безопасность надежность

Обзор продукта

Модуль преобразователя для хранения энергии серии KLD-PES1-M имеет диапазон мощности 50-200 кВт и состоит из преобразователя постоянного тока в переменный, блока управления и других компонентов. Контроллер PCS получает сигнал управляющей команды через связь и управляет преобразователем для зарядки или разрядки батареи в соответствии с командой питания, чтобы реализовать регулирование мощности электросети.

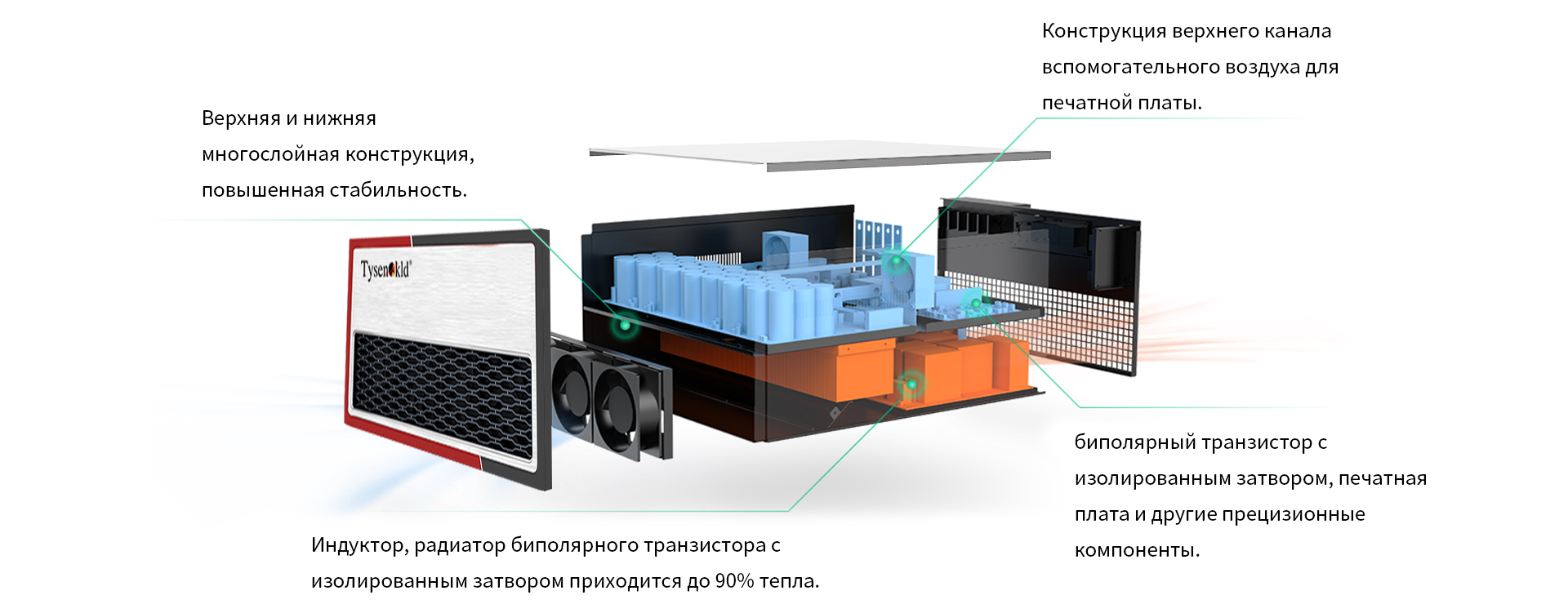

Независимая конструкция воздуховодов

Высокоэффективно и стабильно

Особенности продукта

Активная безопасность

Сочетаются активные и пассивные методы обнаружения островков.

Умное переключение

Поддержка работы в сети и в автономном режиме; Кроме того, он может обеспечить плавное и бесшовное переключение между сетевым и автономным режимами.

Удаленный мониторинг

Каждый модуль работает независимо, облачная платформа следит за ситуацией в режиме реального времени, а онлайн-ставка системы составляет 99%.

Высокая совместимость

Двунаправленное номинальное напряжение одинаково, напряжение работает в широком диапазоне, а фотоэлектрическая система постоянного тока 1500 В сконфигурирована.

Быстрый реакция

Он поддерживает высокоскоростную связь на основе Ethercat, а время отклика быстрое, что может значительно сократить время отклика частотной модуляции.

Модули параллельно работают

PCS может управляться отдельно, или он может быть связан с BMS и EMS, и система может управляться несколькими ветвями, с несколькими защитами, что более безопасно и надежно.

Технические параметры

Модель KLD-PES1-50-33M-4000В KLD-PES1-100-33M-4000В KLD-PES1-125-33M-4000В KLD-PES1-125-34M-4000В KLD-PES1-200-33M-6900В
Параметры переменного тока
Номинальная мощность 50 kW 100 kW 125 kW 125 kW 200 kW
Перегрузочная способность переменного тока 1,1 раза при длительной работе, 1,2 раза по 1 мин
Номинальный переменный ток 72A 144A 180A 180A 167A
Максимальный переменный ток 79A 159A 198A 198A 184A
Номинальное напряжение сети AC 400V AC 690V
Режим доступа к переменному току Трехфазный трехпроводной Трехфазный четырехпроводной Трехфазный трехпроводной
Диапазон частот сетки 50/60±2.5Hz
Диапазон напряжения сети -15% ～ +10%
THDi Полная загрузка≤3%
коэффициент мощности -0.98～ +0.98
Параметры постоянного тока
Диапазон напряжения постоянного тока DC 300-500V DC 630V~1000V DC 600V~1000V DC 650V~1000V DC 950V~1500V
Максимальный постоянный ток 189A 174A 215.86A 215.86A 224.5A
Функция медленного пуска по постоянному току есть
Точность регулирования напряжения ≤2%
Постоянная точность потока ≤5%
Параметры системы
Максимальная эффективность 98.50%
Рабочая температура окружающей среды -30℃~60℃(Снижение номинальных характеристик выше 50°C)
относительная влажность воздуха ≤95%RH，без конденсации
шум ＜75dB
Способ охлаждения Интеллектуальное воздушное охлаждение
Степень защиты от проникновения IP21
Высота над уровнем моря 3000 метров (необходимо определить более 3000 метров)
Коммуникационный интерфейс RS485、CAN、Ethernet
Протоколы связи MODBUS TCP/RTU、IEC61850、CAN2.0

Примечание: Для получения подробных параметров, пожалуйста перейдите на страницу загрузки данных.

Технические параметры

  • Параметры переменного тока

    Номинальная мощность：50kW

    Перегрузочная способность переменного тока：1,1 раза при длительной работе, 1,2 раза по 1 мин

    Номинальный переменный ток：72A

    Максимальный переменный ток：79A

    Номинальное напряжение сети：AC 400V

    Режим доступа к переменному току ：Трехфазный трехпроводной

    Диапазон частот сетки：50/60±2.5Hz

    Диапазон напряжения сети：-15% ～ +10%

    Общая скорость гармонических искажений тока

    коэффициент мощности：-0.98～ +0.98

    Параметры постоянного тока

    Диапазон напряжения постоянного тока：DC 300-500V

    Максимальный постоянный ток：189A

    Функция медленного пуска по постоянному току：есть

    Точность регулирования напряжения：≤2%

    Постоянная точность потока ：≤5%

    Параметры системы

    Максимальная эффективность：98.50%

    Рабочая температура окружающей среды：-30℃~60℃(Снижение номинальных характеристик выше 50°C)

    относительная влажность воздуха：≤95%RH，без конденсации

    шум：＜75dB

    Способ охлаждения：Интеллектуальное воздушное охлаждение

    Степень защиты от проникновения：IP21

    Высота над уровнем моря：3000 метров (необходимо определить более 3000 метров)

    Коммуникационный интерфейс：RS485、CAN、Ethernet

    Протоколы связи：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Параметры переменного тока

    Номинальная мощность：100kW

    Перегрузочная способность переменного тока：1,1 раза при длительной работе, 1,2 раза по 1 мин

    Номинальный переменный ток：144A

    Максимальный переменный ток：159A

    Номинальное напряжение сети：AC 400V

    Режим доступа к переменному току ：Трехфазный трехпроводной

    Диапазон частот сетки：50/60±2.5Hz

    Диапазон напряжения сети：-15% ～ +10%

    Общая скорость гармонических искажений тока

    коэффициент мощности：-0.98～ +0.98

    Параметры постоянного тока

    Диапазон напряжения постоянного тока：DC 630V~1000V

    Максимальный постоянный ток：174A

    Функция медленного пуска по постоянному току：есть

    Точность регулирования напряжения：≤2%

    Постоянная точность потока ：≤5%

    Параметры системы

    Максимальная эффективность：98.50%

    Рабочая температура окружающей среды：-30℃~60℃(Снижение номинальных характеристик выше 50°C)

    относительная влажность воздуха：≤95%RH，без конденсации

    шум：＜75dB

    Способ охлаждения：Интеллектуальное воздушное охлаждение

    Степень защиты от проникновения：IP21

    Высота над уровнем моря：3000 метров (необходимо определить более 3000 метров)

    Коммуникационный интерфейс：RS485、CAN、Ethernet

    Протоколы связи：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Параметры переменного тока

    Номинальная мощность：125kW

    Перегрузочная способность переменного тока：1,1 раза при длительной работе, 1,2 раза по 1 мин

    Номинальный переменный ток：180A

    Максимальный переменный ток：198A

    Номинальное напряжение сети：AC 400V

    Режим доступа к переменному току ：Трехфазный трехпроводной

    Диапазон частот сетки：50/60±2.5Hz

    Диапазон напряжения сети：-15% ～ +10%

    Общая скорость гармонических искажений тока

    коэффициент мощности：-0.98～ +0.98

    Параметры постоянного тока

    Диапазон напряжения постоянного тока：DC 600V~1000V

    Максимальный постоянный ток：215.86A

    Функция медленного пуска по постоянному току：есть

    Точность регулирования напряжения：≤2%

    Постоянная точность потока ：≤5%

    Параметры системы

    Максимальная эффективность：98.50%

    Рабочая температура окружающей среды：-30℃~60℃(Снижение номинальных характеристик выше 50°C)

    относительная влажность воздуха：≤95%RH，без конденсации

    шум：＜75dB

    Способ охлаждения：Интеллектуальное воздушное охлаждение

    Степень защиты от проникновения：IP21

    Высота над уровнем моря：3000 метров (необходимо определить более 3000 метров)

    Коммуникационный интерфейс：RS485、CAN、Ethernet

    Протоколы связи：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Параметры переменного тока

    Номинальная мощность：125kW

    Перегрузочная способность переменного тока：1,1 раза при длительной работе, 1,2 раза по 1 мин

    Номинальный переменный ток：180A

    Максимальный переменный ток：198A

    Номинальное напряжение сети：AC 4000В

    Режим доступа к переменному току：Трехфазный четырехпроводной

    Диапазон частот сетки：50/60±2.5Hz

    Диапазон напряжения сети：-15% ～ +10%

    Общая скорость гармонических искажений тока

    коэффициент мощности：-0.98～ +0.98

    Параметры постоянного тока

    Диапазон напряжения постоянного тока：DC 650V~1000V

    Максимальный постоянный ток：215.86A

    Функция медленного пуска по постоянному току：есть

    Точность регулирования напряжения：≤2%

    Постоянная точность потока ：≤5%

    Параметры системы

    Максимальная эффективность：98.50%

    Рабочая температура окружающей среды：-30℃~60℃(Снижение номинальных характеристик выше 50°C)

    относительная влажность воздуха：≤95%RH，без конденсации

    шум：＜75dB

    Способ охлаждения：Интеллектуальное воздушное охлаждение

    Степень защиты от проникновения：IP21

    Высота над уровнем моря：3000 метров (необходимо определить более 3000 метров)

    Коммуникационный интерфейс：RS485、CAN、Ethernet

    Протоколы связи：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Параметры переменного тока

    Номинальная мощность：200kW

    Перегрузочная способность переменного тока：1,1 раза при длительной работе, 1,2 раза по 1 мин

    Номинальный переменный ток：167A

    Максимальный переменный ток：184A

    Номинальное напряжение сети：AC 690V

    Режим доступа к переменному току ：Трехфазный трехпроводной

    Диапазон частот сетки：50/60±2.5Hz

    Диапазон напряжения сети：-15% ～ +10%

    Общая скорость гармонических искажений тока

    коэффициент мощности：-0.98～ +0.98

    Параметры постоянного тока

    Диапазон напряжения постоянного тока：DC 950V~1500V

    Максимальный постоянный ток：224.5A

    Функция медленного пуска по постоянному току：есть

    Точность регулирования напряжения：≤2%

    Постоянная точность потока ：≤5%

    Параметры системы

    Максимальная эффективность：98.50%

    Рабочая температура окружающей среды：-30℃~60℃(Снижение номинальных характеристик выше 50°C)

    относительная влажность воздуха：≤95%RH，без конденсации

    шум：＜75dB

    Способ охлаждения：Интеллектуальное воздушное охлаждение

    Степень защиты от проникновения：IP21

    Высота над уровнем моря：3000 метров (необходимо определить более 3000 метров)

    Коммуникационный интерфейс：RS485、CAN、Ethernet

    Протоколы связи：MODBUS TCP/RTU、IEC61850、CAN2.0
