серии KLD-MS

Трехфазные струнные

фотоэлектрические инверторы（10-110kW）

Эффективные стабильно надежность

Обзор продукта

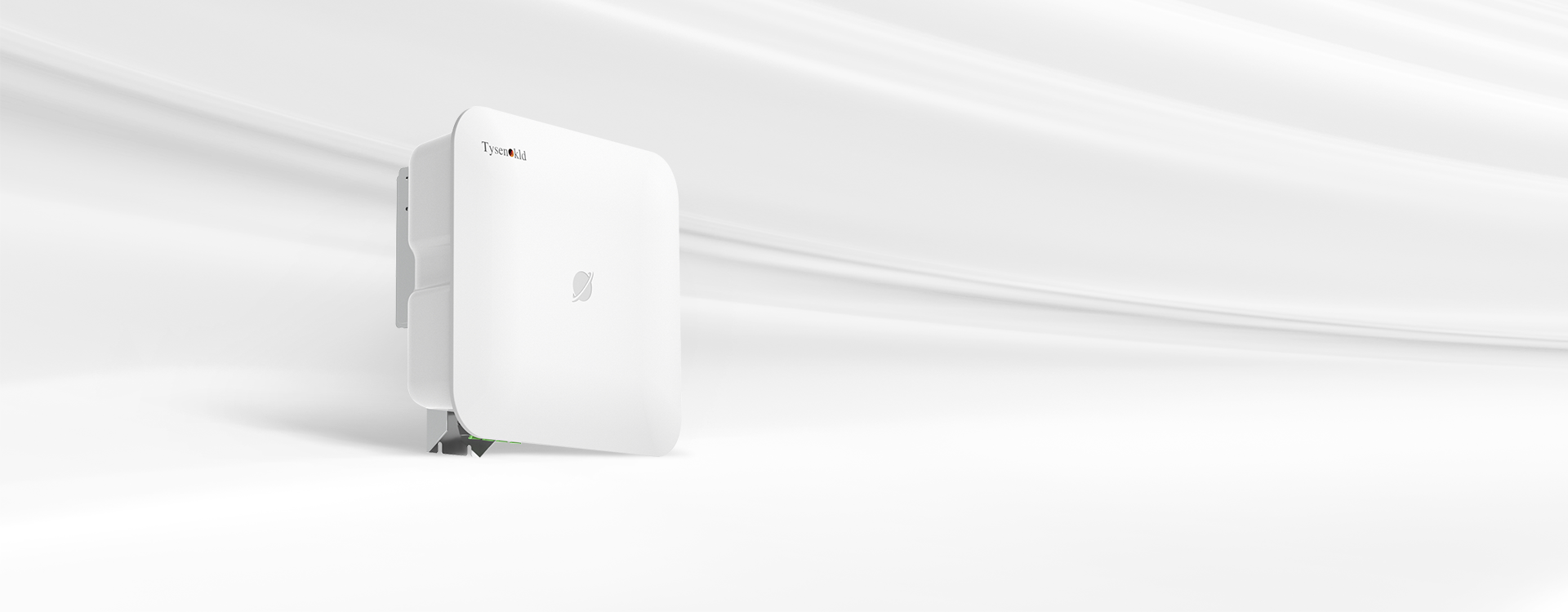

Трехфазные струнные фотоэлектрические инверторы серии KLD-MS подходят как для жилых, так и для небольших промышленных и коммерческих фотоэлектрических проектов. Диапазон мощности составляет 10-110 кВт, а максимальный однострунный входной ток составляет до 40 А, что идеально сочетается с мощными компонентами; А также с высокой конфигурацией, высокой эффективностью, широким диапазоном напряжения MPPT, небольшими размерами, легким весом, простотой установки и обслуживания.

Особенности продукта

Портативный
и легкий
Двойная
защита
Стабильность
и надежность
Высокая степень
защиты
Гибкая
свзяь
Трехфазная
регулировка

Высокоэффективная выработка электроэнергии

Высокая эффективность преобразования

Высокоэффективная топология гарантирует высокую эффективность преобразования при различных условиях облучения.

Интеллектуальный алгоритм управления кронштейном отслеживания

Одноосевые, двухосевые и наклонные оси могут быть выбраны для работы со сложным рельефом местности и различными погодными условиями, чтобы достичь оптимального угла слежения и повысить эффективность выработки электроэнергии.

Безопасно и надежно

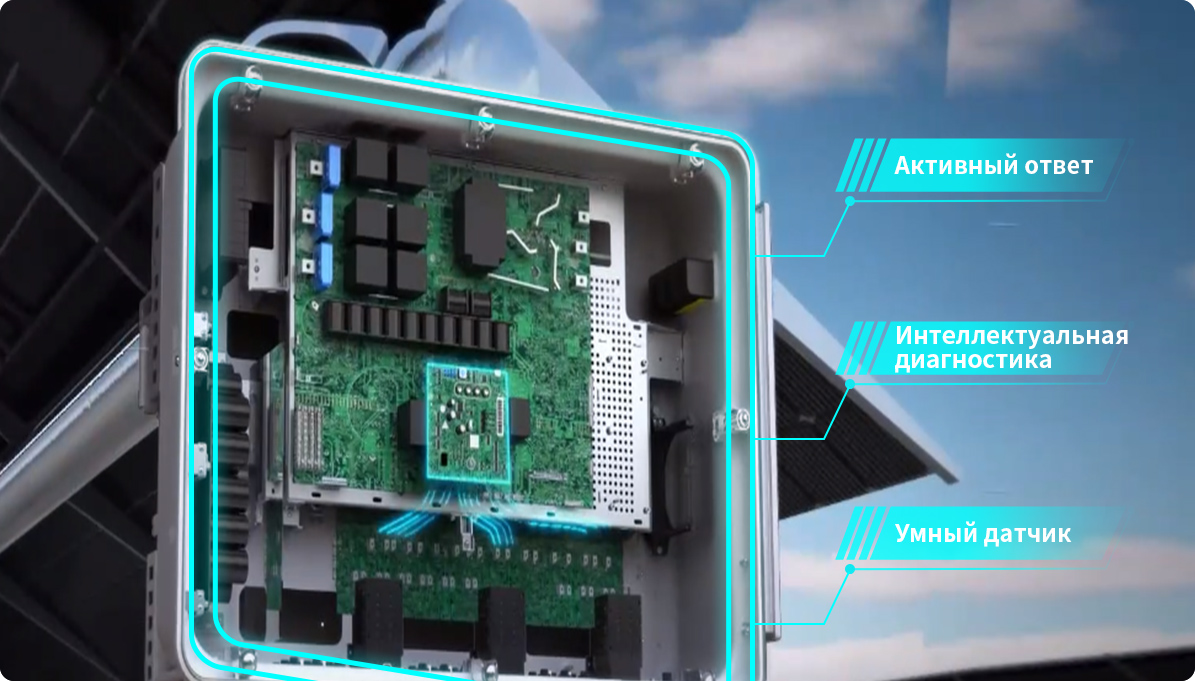

Двойная защитная защита со стороны постоянного тока —— интеллектуальный обрыв струны

Полный сценарий, высокая точность, активная идентификация аномалий постоянного тока, быстрое реагирование на миллисекундный уровень, обеспечение безопасности постоянной части системы.

Дружественный к сетке

  • Чрезвычайно слабая
    электросеть адаптируется
  • SCR=1.1/THDi＜1%

к полной мощности + лучшее качество электроэнергии

  • Переменный ток
    сверхвольтного напряжения
  • SCCR=0.7/SCR=1.1

Последовательная компенсация + слабая сеть адаптация к сложным электросетям

  • Постоянный ток
    сверхвольтного напряжения
  • GB 37408

Соответствие высоким показателям износостойкости без снижения номинальных характеристик

Технические параметры

Модель KLD-MS10kW-3 KLD-MS20kW-3 KLD-MS30kW-3 KLD-MS50kW-3 KLD-MS60kW-3 KLD-MS80kW-3 KLD-MS100kW-3 KLD-MS110kW-3
Степень защиты от проникновения IP65
Вход（постоянный ток）
Максимальная выходная мощность (W) 15000 30000 45000 75000 90000 120000 150000 165000
Максимальное входное напряжение (V) 1100
MPPT Диапазон напряжения (V) 150-1000 200-1000
Диапазон напряжения MPPT при полной нагрузке (V) 500-850
Номинальное входное напряжение ( V ) 620
Пусковое напряжение ( V ) 150 200
Максимальный входной ток (A) 15*2 32*2 38*2 40*3 38*4 38*6
Ток короткого замыкания ( A ) 25*2 48*2 48*2 48*3 48*4 48*6
MPPT/Количество клемм постоянного тока 2/2 2/4 2/5 3/7 4/8 6/12
Выход (переменный ток)
Максимальная выходная мощность (VA) 11000 22000 33000 55000 66000 88000 110000 110000
Номинальная выходная мощность ( W ) 10000 20000 30000 50000 60000 80000 100000 110000
Максимальный выходной ток ( A ) 17 32 48 80 96 127 158 158
Номинальное напряжение ( V ) 3P+N+PE/3P+PE AC230/400
Диапазон напряжения сети AC260V-519V (регулируемый)
эффективность
Максимальная эффективность 98.70% 98.75% 98.50% 98.80% 99.00%
Китайская эффективность 98.23% 98.35% 98.10% 98.45% 98.50% 98.30% 98.40%

Примечание: Для получения подробных параметров, пожалуйста перейдите на страницу загрузки данных.

Технические параметры

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：15000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：150-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：150

    Максимальный входной ток (A)：15*2

    Ток короткого замыкания ( A )：25*2

    MPPT/Количество клемм постоянного тока：2/2

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：11000

    Номинальная выходная мощность ( W )：10000

    Максимальный выходной ток ( A )：17

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：98.70%

    Китайская эффективность：98.23%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：30000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：150-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：150

    Максимальный входной ток (A)：32*2

    Ток короткого замыкания ( A )：48*2

    MPPT/Количество клемм постоянного тока：2/4

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：22000

    Номинальная выходная мощность ( W )：20000

    Максимальный выходной ток ( A )：32

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：98.75%

    Китайская эффективность：98.35%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：45000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：200-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：200

    Максимальный входной ток (A)：38*2

    Ток короткого замыкания ( A )：48*2

    MPPT/Количество клемм постоянного тока：2/5

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：33000

    Номинальная выходная мощность ( W )：30000

    Максимальный выходной ток ( A )：48

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：98.50%

    Китайская эффективность：98.10%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：75000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：200-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：200

    Максимальный входной ток (A)：40*3

    Ток короткого замыкания ( A )：48*3

    MPPT/Количество клемм постоянного тока：3/7

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：55000

    Номинальная выходная мощность ( W )：50000

    Максимальный выходной ток ( A )：80

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：98.80%

    Китайская эффективность：98.45%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：90000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：200-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：200

    Максимальный входной ток (A)：38*4

    Ток короткого замыкания ( A )：48*4

    MPPT/Количество клемм постоянного тока：4/8

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：66000

    Номинальная выходная мощность ( W )：60000

    Максимальный выходной ток ( A )：96

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：99.00%

    Китайская эффективность：98.50%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：120000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：200-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：200

    Максимальный входной ток (A)：38*6

    Ток короткого замыкания ( A )：48*6

    MPPT/Количество клемм постоянного тока：6/12

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：88000

    Номинальная выходная мощность ( W )：80000

    Максимальный выходной ток ( A )：127

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：99.00%

    Китайская эффективность：98.30%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：150000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：200-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：200

    Максимальный входной ток (A)：38*6

    Ток короткого замыкания ( A )：48*6

    MPPT/Количество клемм постоянного тока：6/12

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：110000

    Номинальная выходная мощность ( W )：100000

    Максимальный выходной ток ( A )：158

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：99.00%

    Китайская эффективность：98.40%

  • Степень защиты от проникновения：IP65

    Вход（постоянный ток）

    Максимальная выходная мощность (W)：165000

    Максимальное входное напряжение (V)：1100

    MPPT Диапазон напряжения (V)：200-1000

    Диапазон напряжения MPPT при полной нагрузке (V)：500-850

    Номинальное входное напряжение ( V )：620

    Пусковое напряжение ( V ) ：200

    Максимальный входной ток (A)：38*6

    Ток короткого замыкания ( A )：48*6

    MPPT/Количество клемм постоянного тока：6/12

    Выход (переменный ток)

    Максимальная выходная мощность (VA)：110000

    Номинальная выходная мощность ( W )：110000

    Максимальный выходной ток ( A )：158

    Номинальное напряжение ( V )：3P+N+PE/3P+PE AC230/400

    Диапазон напряжения сети：AC260V-519V (регулируемый)

    эффективность

    Максимальная эффективность：99.00%

    Китайская эффективность：98.40%
