KLD-PES1-M seriyadagi

energiya saqlash invertori

PCS（50-200kVt）

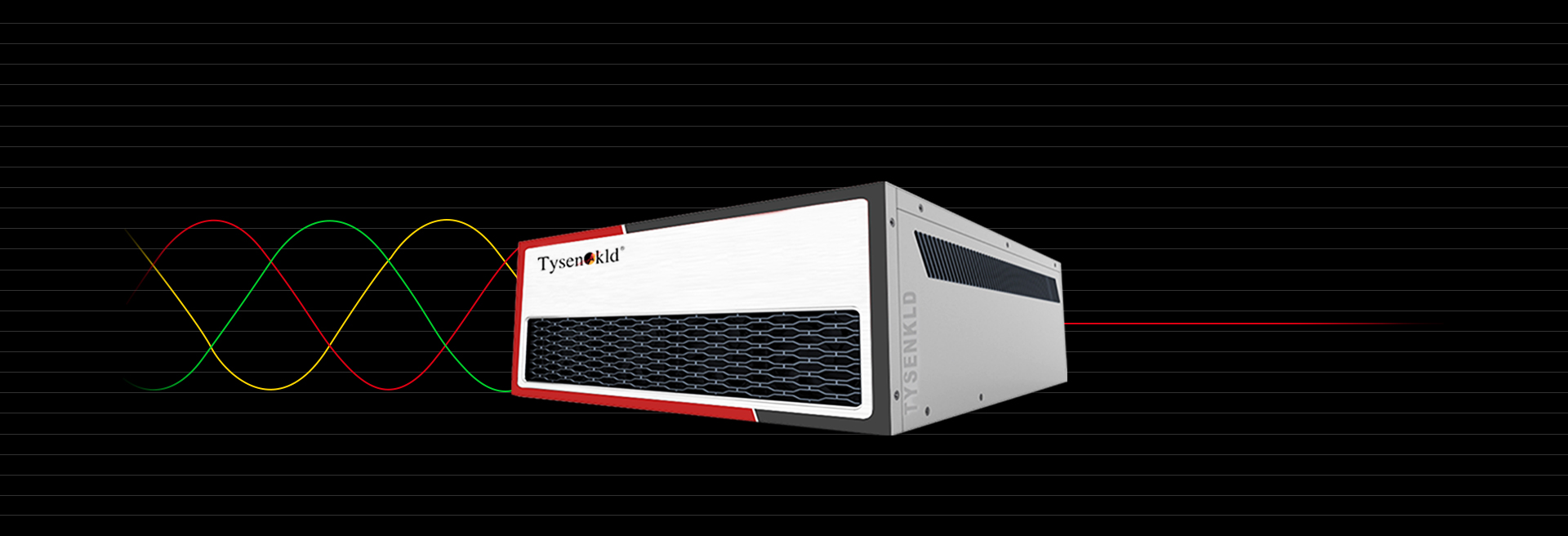

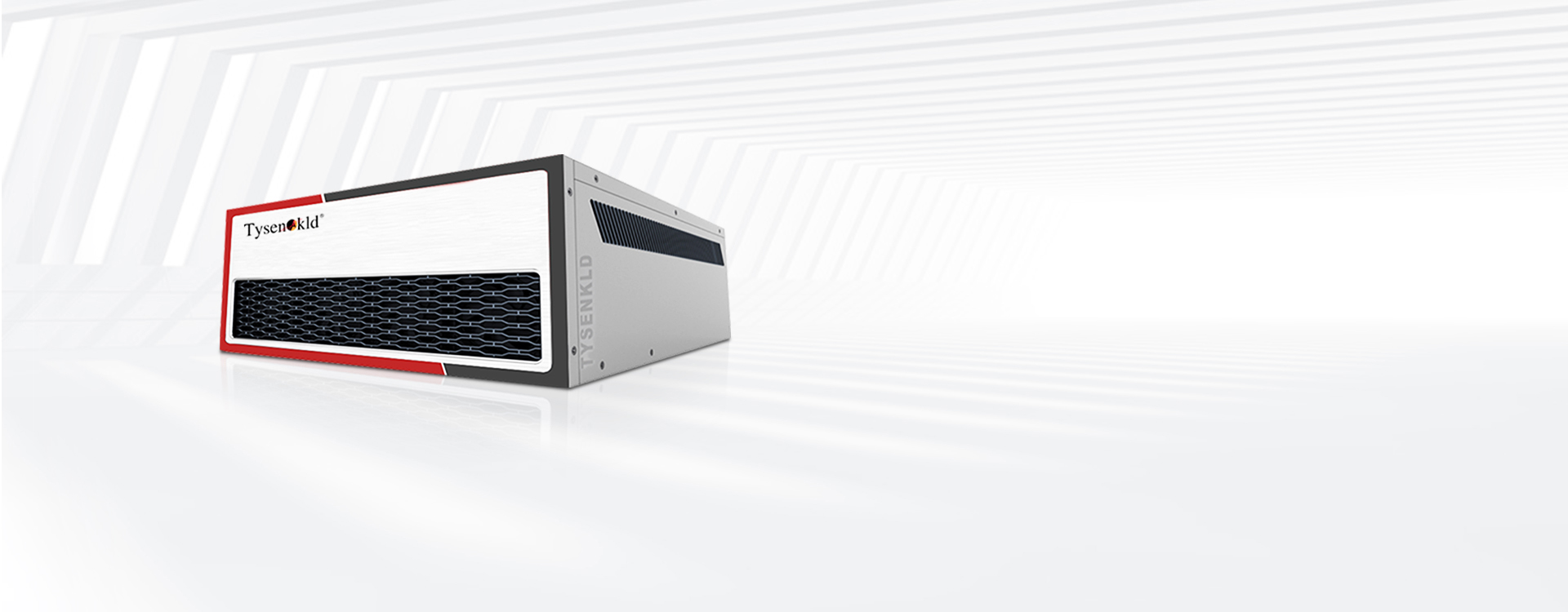

KLD-PES1-M seriyadagi energiya saqlash invertori PCS（50-200kVt）

Aqlli Xavfsiz Ishonchli

Mahsulotning qisqacha bayoni

KLD-PES1-M seriyadagi energiya saqlash inverteri 50-200 kVt quvvatga ega va o‘zgarmas tok/o‘zharuvchan tokli ikki tomonlama konvertor, boshqaruv bloki kabi komponentlardan iborat. PCS kontrolleri boshqaruv buyrug‘i signalini aloqa orqali qabul qiladi va elektr tarmog‘ining quvvatini tartibga solishni amalga oshirish uchun quvvat buyrug‘iga binoan batareyani zaryadlash yoki zaryadsizlantirish uchun konvertorni boshqaradi.

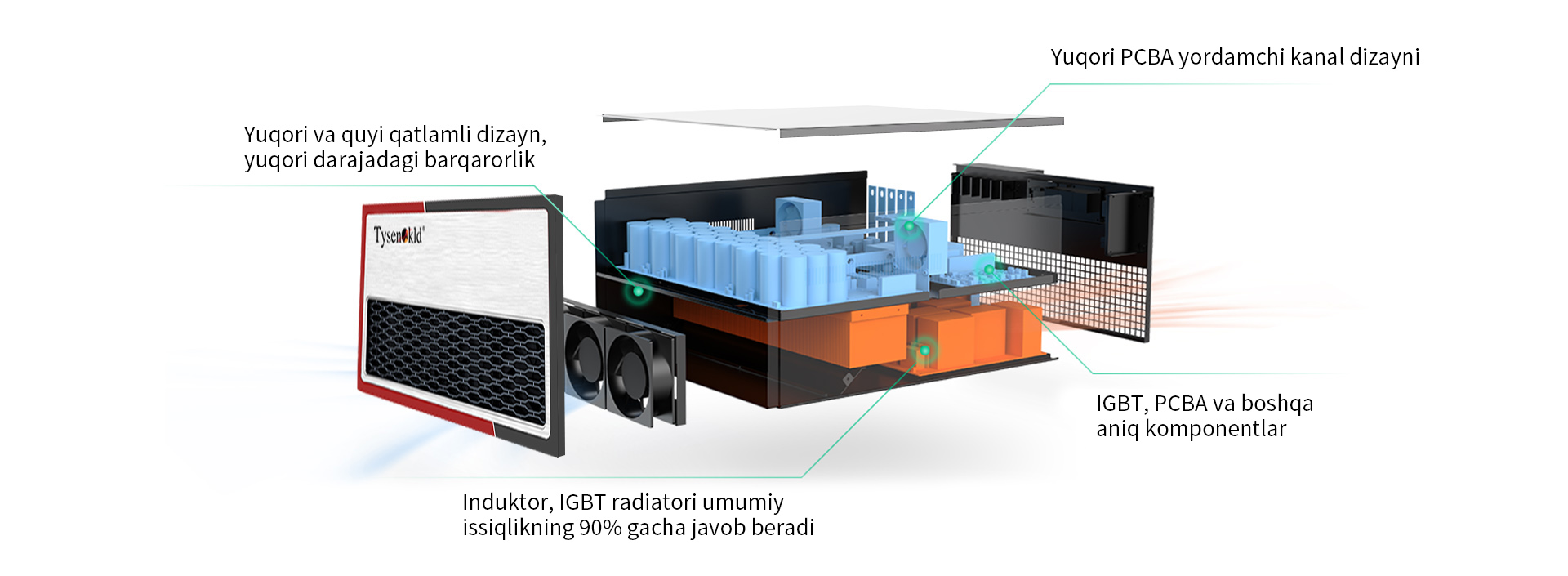

Alohida kanalli dizayn

Samarali va barqaror

Mahsulot xususiyatlari

Faol xavfsizlik

Orolni aniqlashning faol va passiv usullari birlashtirilgan.

Aqlli o'zgartirish

Tarmoqqa ulangan, tarmoqdan tashqari ishlashni qo'llab-quvvatlash; tarmoqni yoqish/o‘chirish operatsiyalari o‘rtasida silliq va uzluksiz almashishni amalga oshirish.

Masofaviy monitoring

Har bir modul mustaqil ishlaydi va bulutli platforma uni haqiqiy vaqtlar rejimida kuzatib boradi, tizimning onlayn tezligi esa 99% ni tashkil qiladi.

Yuqori moslashuvchanlik

Ikkala yo‘nalishda ham doimiy nominal kuchlanish, kuchlanishning keng diapazoni, o‘zgarmas tok 1500 V PV tizimi konfiguratsiyasi.

Tez javob

Ethercat-ga asoslangan yuqori tezlikdagi aloqani qo‘llab-quvvatlash, tezkor javob vaqti, bu chastota modulyatsiyasining javob vaqtini sezilarli darajada qisqartirishi mumkin.

Modulli parallellik

PCS mustaqil ravishda boshqarilishi mumkin yoki BMS va EMS bilan ulanishni qo‘llab-quvvatlashi mumkin. Tizimda ko‘p tarmoqli nazorat va bir nechta himoya mavjud bo‘lib, bu uni xavfsizroq va ishonchliroq qiladi.

Texnik parametrlar

Mahsulot modeli KLD-PES1-50-33M-400V KLD-PES1-100-33M-400V KLD-PES1-125-33M-400V KLD-PES1-125-34M-400V KLD-PES1-200-33M-690V
O‘zgaruvchan tok parametrlari
Belgilangan quvvat 50 kW 100 kW 125 kW 125 kW 200 kW
AC ortiqcha yuk quvvati Uzoq muddatli ishlash uchun 1.1 baravar, 1 daqiqada 1.2 baravar
Belgilangan AC oqimi 72A 144A 180A 180A 167A
Maksimal AC oqimi 79A 159A 198A 198A 184A
Belgilangan tarmoq kuchlanishi AC 400V AC 690V
AC ulanish usuli Uch fazali uch simli Uch fazali to‘rtta simli Uch fazali uch simli
Tarmoq chastota diapazoni 50/60±2.5Hz
Tarmoq kuchlanish diapazoni -15% ～ +10%
THDi ≤ 3% to'liq yuk
Quvvat omili -0.98～ +0.98
DC parametri
DC Kuchlanish diapazoni DC 300-500V DC 630V~1000V DC 600V~1000V DC 650V~1000V DC 950V~1500V
Maksimal to'g'ridan-to'g'ri oqim 189A 174A 215.86A 215.86A 224.5A
DC sekin boshlanish funktsiyasi Mavjud
Barqaror bosim aniqligi ≤2%
Barqaror oqim aniqligi ≤5%
Tizim parametrlari
Maksimal samaradorlik 98.50%
Atrof-muhit harorati -30℃~60℃(50℃ dan yuqori haroratda nominalsizlanadi)
Nisbiy namlik ≤95%RH ，kondensatsiyasiz
Shovqin ＜75dB
Issiqlikni tarqatish usuli Aqlli air cooling
Himoya darajasi IP21
Balandlik 3000 metr (3000 metrdan ortiq hollarda nominalsizlanadi)
Aloqa interfeysi RS485、CAN、Ethernet
Aloqa protokoli MODBUS TCP/RTU、IEC61850、CAN2.0

Eslatma: batafsil parametr uchun materialni yuklab olish sahifasiga qarang

Texnik parametrlar

  • O‘zgaruvchan tok parametrlari

    Belgilangan quvvat：50kW

    AC ortiqcha yuk quvvati：Uzoq muddatli ishlash uchun 1.1 baravar, 1 daqiqada 1.2 baravar

    Belgilangan AC oqimi：72A

    Maksimal AC oqimi：79A

    Belgilangan tarmoq kuchlanishi：AC 400V

    AC ulanish usuli ：Uch fazali uch simli

    Tarmoq chastota diapazoni：50/60±2.5Hz

    Tarmoq kuchlanish diapazoni：-15% ～ +10%

    THDi：≤ 3% to'liq yuk

    Quvvat omili：-0.98～ +0.98

    DC parameter

    DC Kuchlanish diapazoni：DC 300-500V

    Maksimal to'g'ridan-to'g'ri oqim：189A

    DC sekin boshlanish funktsiyasi：Mavjud

    Barqaror bosim aniqligi：≤2%

    Barqaror oqim aniqligi ：≤5%

    Tizim parametrlari

    Maksimal samaradorlik：98.50%

    Atrof-muhit harorati：-30℃~60℃(50℃ dan yuqori haroratda nominalsizlanadi)

    Nisbiy namlik：≤95%RH ，kondensatsiyasiz

    Shovqin：＜75dB

    Issiqlikni tarqatish usuli：Aqlli havo sovutish

    Himoya darajasi：IP21

    Balandlik：3000 metr (3000 metrdan ortiq hollarda nominalsizlanadi)

    Aloqa interfeysi：RS485、CAN、Ethernet

    Aloqa protokoli：MODBUS TCP/RTU、IEC61850、CAN2.0

  • O‘zgaruvchan tok parametrlari

    Belgilangan quvvat：100kW

    AC ortiqcha yuk quvvati：Uzoq muddatli ishlash uchun 1.1 baravar, 1 daqiqada 1.2 baravar

    Belgilangan AC oqimi：144A

    Maksimal AC oqimi：159A

    Belgilangan tarmoq kuchlanishi：AC 400V

    AC ulanish usuli ：Uch fazali uch simli

    Tarmoq chastota diapazoni：50/60±2.5Hz

    Tarmoq kuchlanish diapazoni：-15% ～ +10%

    THDi：≤ 3% to'liq yuk

    Quvvat omili：-0.98～ +0.98

    DC parameter

    DC Kuchlanish diapazoni：DC 630V~1000V

    Maksimal to'g'ridan-to'g'ri oqim：174A

    DC sekin boshlanish funktsiyasi：Mavjud

    Barqaror bosim aniqligi：≤2%

    Barqaror oqim aniqligi ：≤5%

    Tizim parametrlari

    Maksimal samaradorlik：98.50%

    Atrof-muhit harorati：-30℃~60℃(50℃ dan yuqori haroratda nominalsizlanadi)

    Nisbiy namlik：≤95%RH ，kondensatsiyasiz

    Shovqin：＜75dB

    Issiqlikni tarqatish usuli：Aqlli havo sovutish

    Himoya darajasi：IP21

    Balandlik：3000 metr (3000 metrdan ortiq hollarda nominalsizlanadi)

    Aloqa interfeysi：RS485、CAN、Ethernet

    Aloqa protokoli：MODBUS TCP/RTU、IEC61850、CAN2.0

  • O‘zgaruvchan tok parametrlari

    Belgilangan quvvat：125kW

    AC ortiqcha yuk quvvati：Uzoq muddatli ishlash uchun 1.1 baravar, 1 daqiqada 1.2 baravar

    Belgilangan AC oqimi：180A

    Maksimal AC oqimi：198A

    Belgilangan tarmoq kuchlanishi：AC 400V

    AC ulanish usuli ：Uch fazali uch simli

    Tarmoq chastota diapazoni：50/60±2.5Hz

    Tarmoq kuchlanish diapazoni：-15% ～ +10%

    THDi：≤ 3% to'liq yuk

    Quvvat omili：-0.98～ +0.98

    DC parameter

    DC Kuchlanish diapazoni：DC 600V~1000V

    Maksimal to'g'ridan-to'g'ri oqim：215.86A

    DC sekin boshlanish funktsiyasi：Mavjud

    Barqaror bosim aniqligi：≤2%

    Barqaror oqim aniqligi ：≤5%

    Tizim parametrlari

    Maksimal samaradorlik：98.50%

    Atrof-muhit harorati：-30℃~60℃(50℃ dan yuqori haroratda nominalsizlanadi)

    Nisbiy namlik：≤95%RH ，kondensatsiyasiz

    Shovqin：＜75dB

    Issiqlikni tarqatish usuli：Aqlli havo sovutish

    Himoya darajasi：IP21

    Balandlik：3000 metr (3000 metrdan ortiq hollarda nominalsizlanadi)

    Aloqa interfeysi：RS485、CAN、Ethernet

    Aloqa protokoli：MODBUS TCP/RTU、IEC61850、CAN2.0

  • O‘zgaruvchan tok parametrlari

    Belgilangan quvvat：125kW

    AC ortiqcha yuk quvvati：Uzoq muddatli ishlash uchun 1.1 baravar, 1 daqiqada 1.2 baravar

    Belgilangan AC oqimi：180A

    Maksimal AC oqimi：198A

    Belgilangan tarmoq kuchlanishi：AC 400V

    AC ulanish usuli：Uch fazali to‘rtta simli

    Tarmoq chastota diapazoni：50/60±2.5Hz

    Tarmoq kuchlanish diapazoni：-15% ～ +10%

    THDi：≤ 3% to'liq yuk

    Quvvat omili：-0.98～ +0.98

    DC parameter

    DC Kuchlanish diapazoni：DC 650V~1000V

    Maksimal to'g'ridan-to'g'ri oqim：215.86A

    DC sekin boshlanish funktsiyasi：Mavjud

    Barqaror bosim aniqligi：≤2%

    Barqaror oqim aniqligi ：≤5%

    Tizim parametrlari

    Maksimal samaradorlik：98.50%

    Atrof-muhit harorati：-30℃~60℃(50℃ dan yuqori haroratda nominalsizlanadi)

    Nisbiy namlik：≤95%RH ，kondensatsiyasiz

    Shovqin：＜75dB

    Issiqlikni tarqatish usuli：Aqlli havo sovutish

    Himoya darajasi：IP21

    Balandlik：3000 metr (3000 metrdan ortiq hollarda nominalsizlanadi)

    Aloqa interfeysi：RS485、CAN、Ethernet

    Aloqa protokoli：MODBUS TCP/RTU、IEC61850、CAN2.0

  • O‘zgaruvchan tok parametrlari

    Belgilangan quvvat：200kW

    AC ortiqcha yuk quvvati：Uzoq muddatli ishlash uchun 1.1 baravar, 1 daqiqada 1.2 baravar

    Belgilangan AC oqimi：167A

    Maksimal AC oqimi：184A

    Belgilangan tarmoq kuchlanishi：AC 690V

    AC ulanish usuli ：Uch fazali uch simli

    Tarmoq chastota diapazoni：50/60±2.5Hz

    Tarmoq kuchlanish diapazoni：-15% ～ +10%

    THDi：≤ 3% to'liq yuk

    Quvvat omili：-0.98～ +0.98

    DC parameter

    DC Kuchlanish diapazoni：DC 950V~1500V

    Maksimal to'g'ridan-to'g'ri oqim：224.5A

    DC sekin boshlanish funktsiyasi：Mavjud

    Barqaror bosim aniqligi：≤2%

    Barqaror oqim aniqligi ：≤5%

    Tizim parametrlari

    Maksimal samaradorlik：98.50%

    Atrof-muhit harorati：-30℃~60℃(50℃ dan yuqori haroratda nominalsizlanadi)

    Nisbiy namlik：≤95%RH ，kondensatsiyasiz

    Shovqin：＜75dB

    Issiqlikni tarqatish usuli：Aqlli havo sovutish

    Himoya darajasi：IP21

    Balandlik：3000 metr (3000 metrdan ortiq hollarda nominalsizlanadi)

    Aloqa interfeysi：RS485、CAN、Ethernet

    Aloqa protokoli：MODBUS TCP/RTU、IEC61850、CAN2.0
