KLD-PEH seriyadagi

birlashtirilgan PV
energiyani saqlash tizimi

（50kVt/100kVt）

Aqlli Ishonchli Moslashuvchan

Mahsulotning qisqacha bayoni

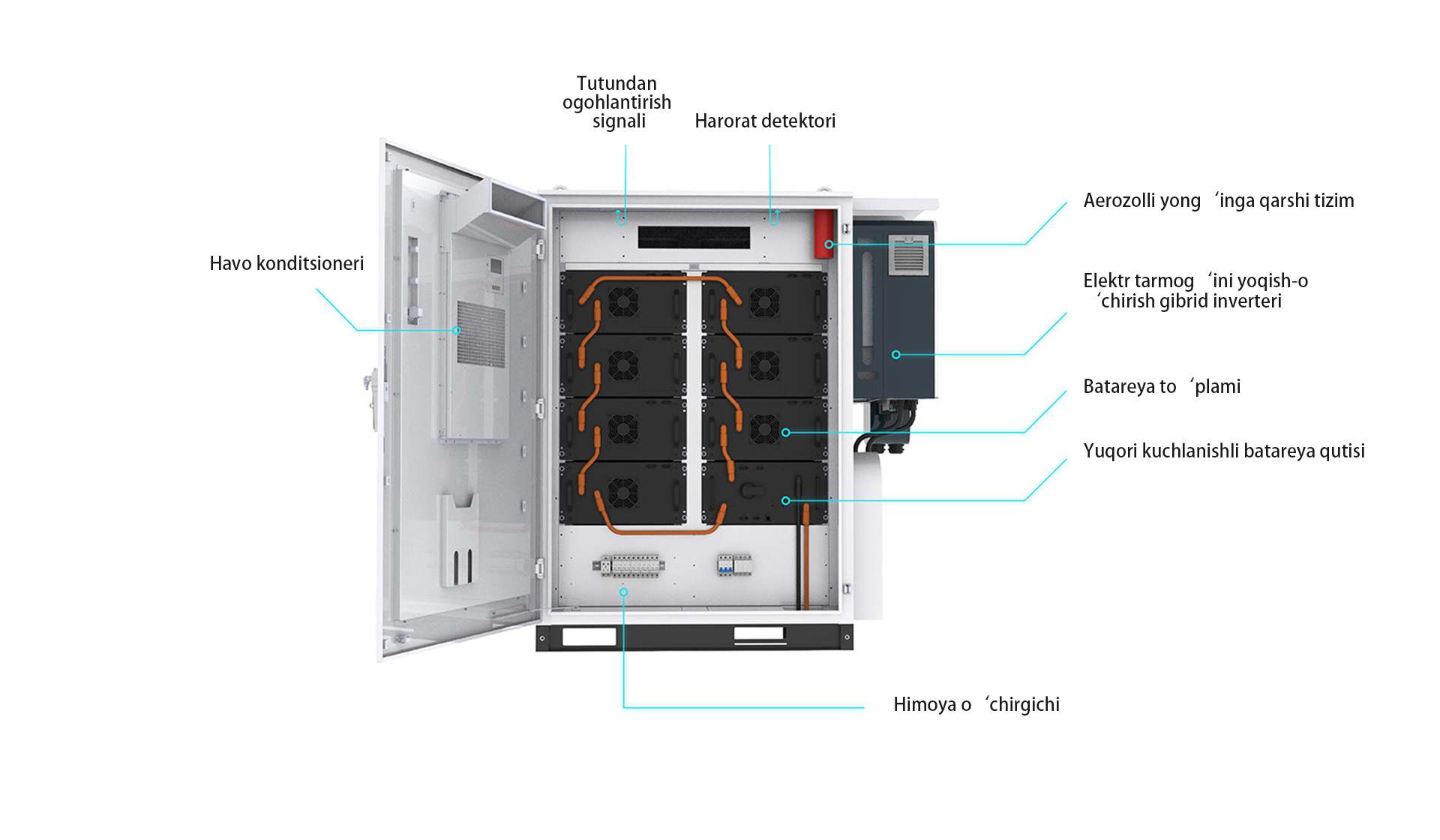

Tysen-kld KLD-PEH seriyali birlashtirilgan PV energiyani saqlash tizimi PV quvvat ishlab chiqarishga kirishni qo‘llab-quvvatlaydi va 4 kanalli MPPT’ga ega. U akkumulyator yacheykalari, batareya boshqaruv tizimi BMS, konvertor tizimi PCS, energiyani boshqarish tizimi EMS, faol xavfsizlik va issiqlik boshqaruvi tizimini birlashtiradi, u kichik sanoat va tijorat korxonalari kabilar uchun mos keladi.

Mahsulot xususiyatlari

Ishonchlilik

Aqlli BMS faol tenglashtirish to‘liq himoyani ta’minlaydi va batareya paketining ishlash muddatini samarali ravishda uzaytiradi.

Xavfsiz va ishonchli

Kobaltsiz litiyli temir fosfat (LFP) batareyasi, PACK + tizimi + shkafning issiqlik izolatsiyasining uchta yong‘inga qarshi dizayni, mustaqil releli himoyasi, yacheyka darajasidagi issiqlik monitoring, bitta nosozlik nuqtasini jismoniy izolyatsiyalash tizim xavfsizligini sezilarli darajada yaxshilaydi.

Moslashuvchanlik

Birlashtirilgan EMS, PCS va BMS, quvvat ta’minotining ortiqchaligi, qora ishga tushirishni qo‘llab-quvvatlash kabi funksiyalar.

Bir nechta mashinalarni parallel ulash

Boshqaruv to‘plami shkafi bilan birlashtirib, keng ko‘lamli dastur ssenariylarini joylashtirish ehtiyojlarini qondirish uchun taqsimlangan energiyani saqlash tizimining modulli kengayishi amalga oshiriladi.

Sikllarning yuqori soni

Klaster darajasidagi boshqaruv batareyadan foydalanish va to‘liq xizmat qilish siklining unumdorligini yaxshilash uchun.

Elektr tarmog‘iqa mos

Quvvat koeffitsiyentini tartibga solish, yuqori va past kuchlanishli o‘tish, muvozanatli yuklanma, yuqori aniqlikdagi kuchlanish va tok kuchining barqarorligi va boshqa elektr tarmog‘i barqarorligini boshqarish strategiyalarini qo‘llab-quvvatlash.

Bir nechta mashinalarni parallel ulash

Boshqaruv to‘plami shkafi bilan birlashtirib, keng ko‘lamli dastur ssenariylarini joylashtirish ehtiyojlarini qondirish uchun taqsimlangan energiyani saqlash tizimining modulli kengayishi amalga oshirilishi mumkin.

Texnik parametrlar

Mahsulot modeli KLD-PEH-50kW/100kWh
Tizim parametrlari
Belgilangan chiqish kuchlanishi(Vt) 50000
AC chiqish chastotasi/kuchlanishi 50/60Hz;3LN/PE AC220V/380V,AC230V/400V
Elektr quvvati miqdori(kVt/soat) 100.35
Belgilangan chiqish oqimi(A) 75.8
Batareyaning ishlash kuchlanishi(V) DC280～410
Korpusning himoya darajasi IP54
Fotovoltaik parametrlar
Maksimal PV kirish quvvati(Vt) 75000
Maksimal PV kirish tok kuchi(A) 36+36+36+36
Nominal PV kirish kuchlanishi(VDC) 630
Ishga tushirish doimiy kuchlanishi(VDC) 180
MPPT kuchlanish diapazoni(VDC) 180-900
Maksimal PV qisqa tutashuv tok kuchi(A) 42+42+42+42
MPPT miqdori 4
Samaradorlik
Maksimal samaradorlik 97.6%
Maksimal batareya zaryadlash-tushirish samaradorligi 91%
Batareyaning texnik xususiyatlari
Standart kuchlanish(V) 51.2
Batareya quvvati(kVt/soat) 5.12

Eslatma: batafsil parametr uchun materialni yuklab olish sahifasiga qarang

Texnik parametrlar

  • Tizim parametrlari

    Belgilangan chiqish kuchlanishi(Vt)：50000

    AC chiqish chastotasi/kuchlanishi：50/60Hz;3LN/PE AC230V/400V

    Elektr quvvati miqdori(kVt/soat)：100.35

    Belgilangan chiqish oqimi(A)：75.8

    Batareyaning ishlash kuchlanishi(V)：DC280～410

    Korpusning himoya darajasi：IP54

    Fotovoltaik parametrlar

    Maksimal PV kirish quvvati(Vt)：75000

    Maksimal PV kirish tok kuchi(A)：36+36+36+36

    Nominal PV kirish kuchlanishi(VDC)：630

    Ishga tushirish doimiy kuchlanishi(VDC)：180

    MPPT kuchlanish diapazoni(VDC)：180-900

    Maksimal PV qisqa tutashuv tok kuchi(A)：42+42+42+42

    MPPT miqdori：4

    Samaradorlik

    Maksimal samaradorlik：97.6%

    Maksimal batareya zaryadlash-tushirish samaradorligi：91%

    Batareyaning texnik xususiyatlari

    Standart kuchlanish(V)：51.2

    Batareya quvvati(kVt/soat)：5.12
