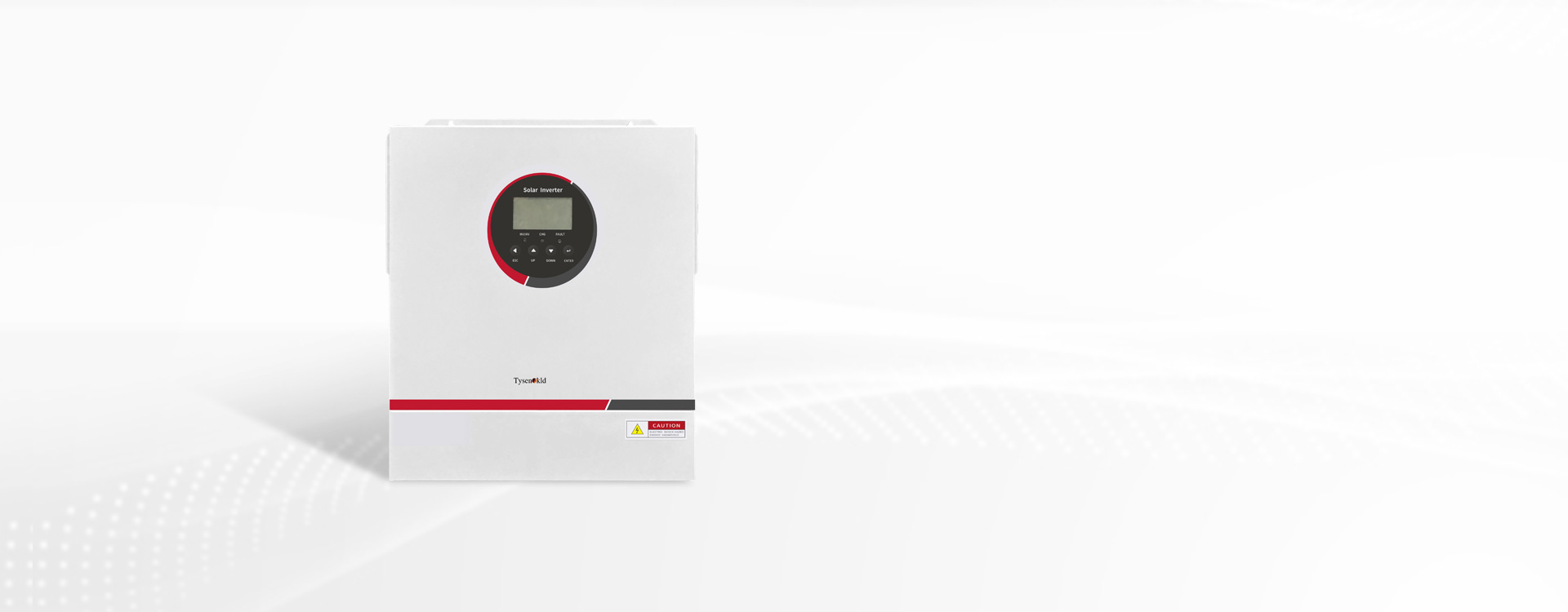

KLD-RD seriyali

maishiy energiya
saqlash invertori

IP20 - Bir fazali past
kuchlanishli versiya

(3.5-6kVt)

Aqlli barqaror Qulay

Mahsulotning qisqacha bayoni

KLD-RD seriyali bir fazali PV saqlash invertori jismoniy shaxslar/uy xo‘jaliklari kabi kichik quvvat tizimlarida keng qo‘llaniladigan qurilma. Uning quvvat diapazoni 3,5-6 kVt va himoya darajasi IP20. U quyosh energiyasidan keladigan doimiy tok kuchi kirishini batareyada saqlashi mumkin. Shuningdek, u yuklanmani ta’minlash uchun invertor orqali o‘zgarmas tok quvvatini o‘zgaruvchan tok quvvatiga aylantira oladi va quvvat uzilishi yoki boshqa holatlarda zaxira quvvat bilan ta’minlaydi.

Mahsulot xususiyatlari

Oddiy va oson qo'llanilishi
Aqlli o'zgartirish
Xavfsiz va ishonchli
Avtomatlashtirilgan boshqaruv
Moslashuvchan aloqa

Yuqori hosil

Ilg‘or quvvat elektronikasi texnologiyasi tufayli sanoatda yetakchi konversiya samaradorligi.
Aqlli komponent kontrolleri bilan ulanganda komponentlar darajasida optimal quvvat ishlab chiqarishga erishish mumkin.

EMC IEC standartlariga mos keladi

EMC standartga javob beradi va uning nurlanishi maishiy texnika jihozlarinikidagiga teng, inson tanasiga zarar yetkazmaydi va boshqa signal manbalariga halaqit bermaydi va barqaror ishlaydi.

Elektr uzilishidan qo‘rqmasdan

Energiyani saqlash va aqlli tarmoqdan tashqari qutilar bilan birlashtirilganda, elektr uzilishi, PV va energiyani saqlash kabi g‘ayritabiiy sharoitlarda foydalanuvchilarning hayotdan zavqlanishi va elektr energiyasini uzluksiz qilish uchun maishiy elektr asboblarini quvvat bilan ta’minlashi mumkin.

Texnik parametrlar

Mahsulot modeli KLD-RD3.5kW-1-L KLD-RD5kW-1-H KLD-RD6kW-1-H
Faza soni Yagona fazali kirish/chiqish
Belgilangan chiqish 3.5kW 5kW 6kW
Parallel ulangan mashinalar soni Qo'llab-quvvatlanmaydi 12 birlik
Tarmoqsiz rejim Aralash rejim
PV kirish (O‘zgarmas tok)
Belgilangan DC kuchlanishi/maksimal DC kuchlanishi 360VDC/500VDC
Boshlanish kuchlanishi/boshlang'ich oziqlantirish kuchlanishi 150VDC/120VDC
Maksimal quvvat 3.6kW 5.5kW 6.2kW
MPPT kuchlanish diapazoni 160VDC~500VDC 120VDC~450VDC 60VDC~500VDC
MPPT miqdori/Maksimal kirish oqimi 1/15A 1/18A 1/27A
Tarmoq chiqishi (O‘zgaruvchan tok)/td>
Belgilangan chiqish kuchlanishi AC220/230/240V
Chiqish kuchlanish diapazoni AC170V-280V 170-280VAC or 90-280VAC
Belgilangan chiqish oqimi 15A 22A 27A
Asosiy kirish
AC boshlanish kuchlanishi/avtomatik qayta ishga tushish kuchlanishi 100VAC/90VAC
Kirish mumkin bo'lgan kuchlanish diapazoni AC170V-280V 170-280VAC or 90-280VAC
Maksimal asosiy kirish oqimi 17.5A 40A
Batareya rejimi chiqishi (O‘zgaruvchan tok)
Belgilangan chiqish kuchlanishi AC220/230/240V
Samaradorlik (O‘zgarmas tokdan o‘zgaruvchan tokka) 95% 94%
Batareya va zaryadlash
Nominal o‘zgarmas tok kuchlanishi 24V 48V 48V
Maksimal quyosh zaryadlash oqimi 100A 120A
Maksimal asosiy zaryadlash oqimi 80A 60A 80A
Himoya darajasi IP20
Texnik parametrlar

  • Faza soni:Yagona fazali kirish/chiqish

    Chiqish quvvati:3.5kVA/3.5kW

    Parallel ulangan mashinalar soni:Qo'llab-quvvatlanmaydi

    Tarmoqsiz rejim

    PV kirish (O‘zgarmas tok)

    Belgilangan DC kuchlanishi/maksimal DC kuchlanishi:360VDC/500VDC

    Boshlanish kuchlanishi/boshlang'ich oziqlantirish kuchlanishi:150VDC/120VDC

    Maksimal quvvat:3600VA

    MPPT kuchlanish diapazoni:160VDC~500VDC

    MPPT miqdori/Maksimal kirish oqimi:1/15A

    Tarmoq chiqishi (O‘zgaruvchan tok)/strong>

    Belgilangan chiqish kuchlanishi:220/230/240VAC

    Chiqish kuchlanish diapazoni:170-280VAC

    Belgilangan chiqish oqimi:15A

    Asosiy kirish

    AC boshlanish kuchlanishi/avtomatik qayta ishga tushish kuchlanishi:100VAC/90VAC

    Kirish mumkin bo'lgan kuchlanish diapazoni:170-280VAC

    Maksimal asosiy kirish oqimi:17.5A

    Batareya rejimi chiqishi (O‘zgaruvchan tok)

    Belgilangan chiqish kuchlanishi:220/230/240VAC

    Samaradorlik (O‘zgarmas tokdan o‘zgaruvchan tokka):95%

    Batareya va zaryadlash

    Nominal o‘zgarmas tok kuchlanishi:24V

    Maksimal quyosh zaryadlash oqimi:100A

    Maksimal asosiy zaryadlash oqimi :80A

    Himoya darajasi:IP20

  • Faza soni:Yagona fazali kirish/chiqish

    Chiqish quvvati:5.5kVA/5.5kW

    Parallel ulangan mashinalar soni:12 birlik

    Aralash rejim

    PV kirish (O‘zgarmas tok)

    Belgilangan DC kuchlanishi/maksimal DC kuchlanishi:360VDC/500VDC

    Boshlanish kuchlanishi/boshlang'ich oziqlantirish kuchlanishi:150VDC/120VDC

    Maksimal quvvat:5500VA/5500kW

    MPPT kuchlanish diapazoni:120VDC~450VDC

    MPPT miqdori/Maksimal kirish oqimi:1/18A

    Tarmoq chiqishi (O‘zgaruvchan tok)/strong>

    Belgilangan chiqish kuchlanishi:220/230/240VAC

    Chiqish kuchlanish diapazoni:170-280VAC or 90-280VAC

    Belgilangan chiqish oqimi:22A

    Asosiy kirish

    AC boshlanish kuchlanishi/avtomatik qayta ishga tushish kuchlanishi:100VAC/90VAC

    Kirish mumkin bo'lgan kuchlanish diapazoni:170-280VAC or 90-280VAC

    Maksimal asosiy kirish oqimi:40A

    Batareya rejimi chiqishi (O‘zgaruvchan tok)

    Belgilangan chiqish kuchlanishi:220/230/240VAC

    Samaradorlik (O‘zgarmas tokdan o‘zgaruvchan tokka):94%

    Batareya va zaryadlash

    Nominal o‘zgarmas tok kuchlanishi:48V

    Maksimal quyosh zaryadlash oqimi:100A

    Maksimal asosiy zaryadlash oqimi :60A

    Himoya darajasi:IP20

  • Faza soni:Yagona fazali kirish/chiqish

    Chiqish quvvati:6.2kVA/6.2kW

    Parallel ulangan mashinalar soni:12 birlik

    Aralash rejim

    PV kirish (O‘zgarmas tok)

    Belgilangan DC kuchlanishi/maksimal DC kuchlanishi:360VDC/500VDC

    Boshlanish kuchlanishi/boshlang'ich oziqlantirish kuchlanishi:150VDC/120VDC

    Maksimal quvvat:6200kVA/6200kW

    MPPT kuchlanish diapazoni:60VDC~500VDC

    MPPT miqdori/Maksimal kirish oqimi:1/27A

    Tarmoq chiqishi (O‘zgaruvchan tok)/strong>

    Belgilangan chiqish kuchlanishi:220/230/240VAC

    Chiqish kuchlanish diapazoni:170-280VAC or 90-280VAC

    Belgilangan chiqish oqimi:27A

    Asosiy kirish

    AC boshlanish kuchlanishi/avtomatik qayta ishga tushish kuchlanishi:100VAC/90VAC

    Kirish mumkin bo'lgan kuchlanish diapazoni:170-280VAC or 90-280VAC

    Maksimal asosiy kirish oqimi:40A

    Batareya rejimi chiqishi (O‘zgaruvchan tok)

    Belgilangan chiqish kuchlanishi:220/230/240VAC

    Samaradorlik (O‘zgarmas tokdan o‘zgaruvchan tokka):94%

    Batareya va zaryadlash

    Nominal o‘zgarmas tok kuchlanishi:48V

    Maksimal quyosh zaryadlash oqimi:120A

    Maksimal asosiy zaryadlash oqimi :80A

    Himoya darajasi:IP20
